Bernardo Halbautomatische Bandsäge MSB 360 H **
<p>Die Serie dieser halbautomatischen Bandsägen deckt einen großen Schnittbereich ab, dadurch steht für eine Vielzahl von Anwendungsgebieten die richtige Maschine zur Verfügung. Die halbautomatische Funktionsweise ermöglicht ein schnelles und einfaches Bearbeiten der Werkstücke.</p>
Die halbautomatische Bandsägen-Serie mit einem breiten Schnittbereich eignet sich für eine Vielzahl von Anwendungen und ermöglicht eine schnelle und einfache Bearbeitung der Werkstücke. Mit einer Schnittgeschwindigkeit von 20 - 100 m/min und einer Motorleistung von 3,0 kW, bietet die Maschine präzise Schnittergebnisse. Sie verfügt über zahlreiche Features wie eine automatische Bandbruchkontrolle und eine stufenlos einstellbare Schnittgeschwindigkeit.
Eigenschaften Bernardo Halbautomatische Bandsäge MSB 360 H **
- Automatisches Anheben des Sägerahmens nach Schnittende mit einstellbarer Hubhöhe

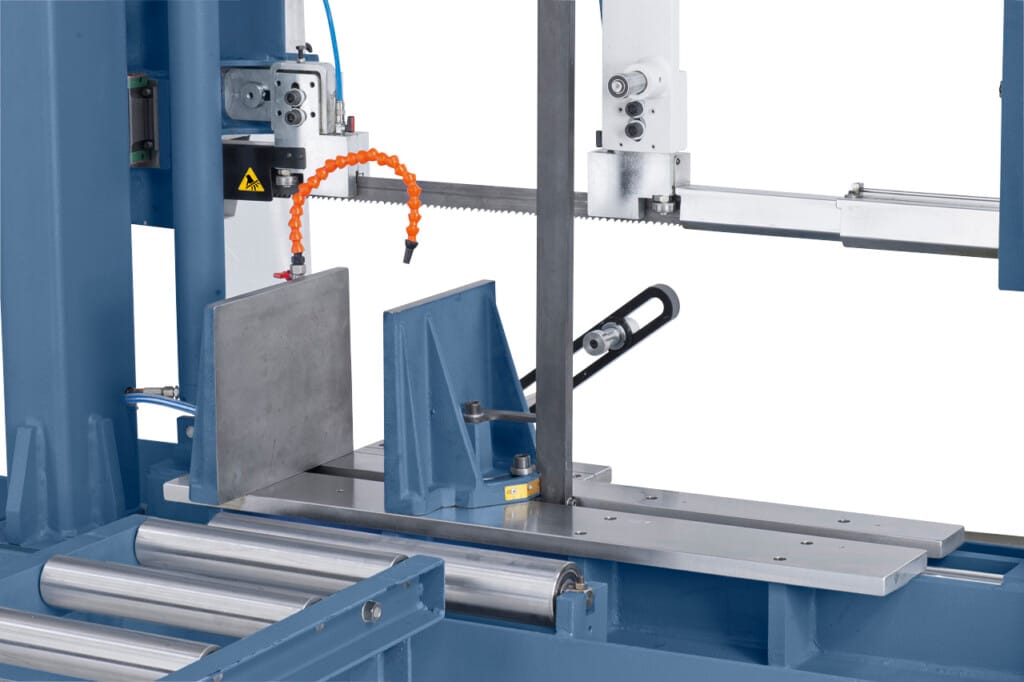

- Schwenkbarer Schraubstock für Gehrungsschnitte von 90° bis 45°
- Erhöhte Stabilität durch präzisionsgeschliffene Linearführung für parallele Schnitte
- Automatische Bandbruchkontrolle stoppt die Maschine bei Sägebandriss
- Automatische Endabschaltung nach Materialdurchschnitt
- Stufenlos einstellbare Schnittgeschwindigkeit zum optimalen Einstellen auf das Material
- Serienmäßig mit Zufuhrrollenbahn für lange Werkstücke
- Sägebandführung mit Kugellager und Hartmetallplättchen ausgestattet
- Optimale Kraftübertragung auf das Laufrad durch das robuste Getriebe
- Verwindungsfreier, stark dimensionierter Sägearm für präzise Schnittergebnisse
Technische Spezifikationen Bernardo Halbautomatische Bandsäge MSB 360 H **
|
Schnittbereich rund 90° |
380 mm |
|
Schnittbereich vierkant 90° |
380 x 380 mm |
|
Schnittbereich flach 90° |
520 x 380 mm |
|
Schnittbereich rund 45° |
300 mm |
|
Schnittbereich vierkant 45° |
300 x 300 mm |
|
Schnittbereich flach 45° |
300 x 380 mm |
|
Arbeitshöhe |
590 mm |
|
Schnittgeschwindigkeit, stufenlos |
20 - 100 m/min |
|
Sägebandabmessung |
4800 x 34 x 1,1 mm |
|
Kühlmittelpumpe |
120 W |
|
Motorleistung |
3,0 kW |
|
Maschinenabmessung (B x T x H) |
3060 x 1000 x 1650 mm |
|
Gewicht ca. |
1115 kg |
Lieferumfang
- Sägeband
- Werkstückanschlag
- Manometer für Bandspannung
- Hydraulischer Schraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Bandbruchkontrolle
- Automatische Endabschaltung
- Zufuhrrollenbahn
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
