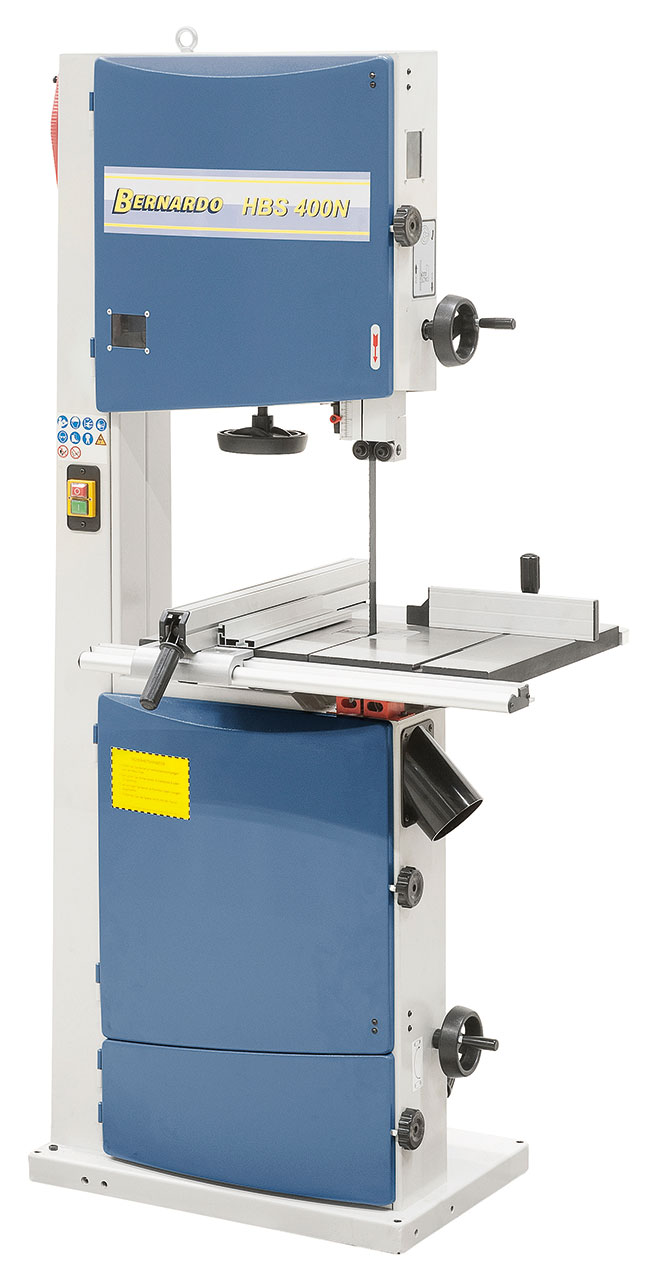

Bernardo Holzbandsäge HBS 400 N / 400 V *
<p>Unser Topmodell HBS 400 N ist die ideale Maschine für den ambitionierten Heimwerker. Dieses Modell ist serienmäßig mit 2 Geschwindigkeiten ausgestattet. Weiteres ermöglicht diese Maschine einen schnellen Sägebandwechsel mittels Schnellspannhebel.</p>
Die HBS 400 N ist unser Topmodell für ambitionierte Heimwerker, ausgestattet mit 2 Geschwindigkeiten und ermöglicht einen schnellen Sägebandwechsel. Sie bietet eine Schnittbreite von 410 mm, eine Schnitthöhe von 260 mm und eine Sägebandabmessung von 3345 x 25 x 0,6 - 3 ZpZ. Mit einer Schnittgeschwindigkeit von 420 / 840 m/min und einem leistungsstarken Antriebsmotor, ist sie ideal für die Bearbeitung größerer Blöcke und Balken.
Eigenschaften Bernardo Holzbandsäge HBS 400 N / 400 V *
- Leistungsstarker Antriebsmotor ermöglicht auch die Bearbeitung größerer Blöcke und Balken
- Einstellung der gewünschten Schnitthöhe erfolgt über ein Handrad und ist mittels mm-Skala ablesbar
- Schnittgeschwindigkeit mittels Keilriemen auf das jeweilige Werkstück einstellbar

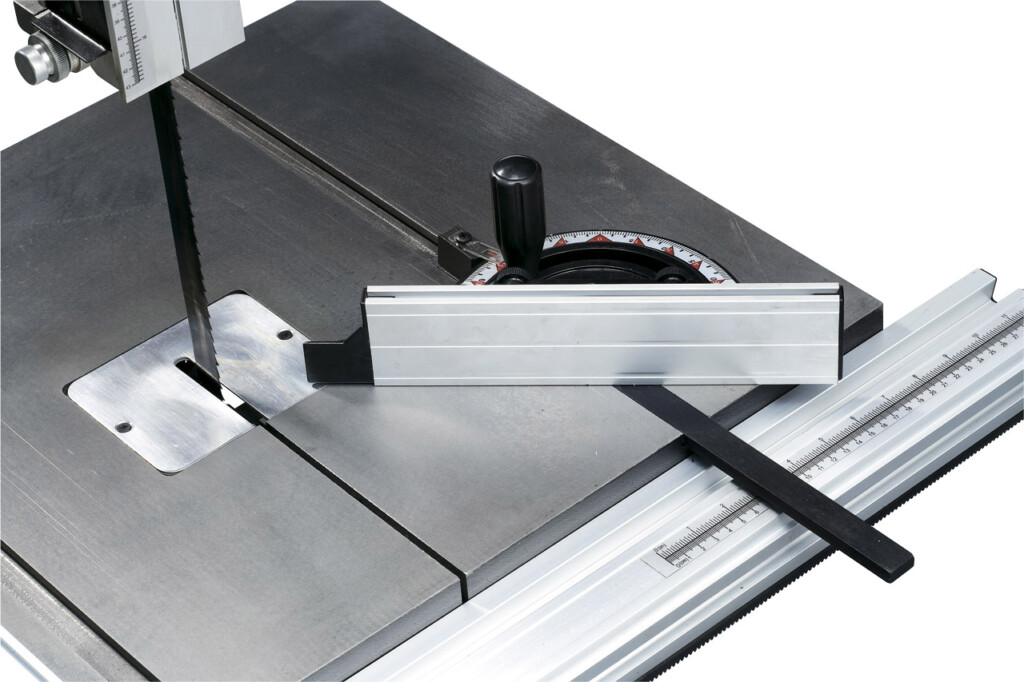

- Präzise geführter Längsanschlag aus Aluminium, abnehmbar in jeder Position
- Arbeitstisch mit geschliffener Oberfläche und T-Nut für den Gehrungsanschlag

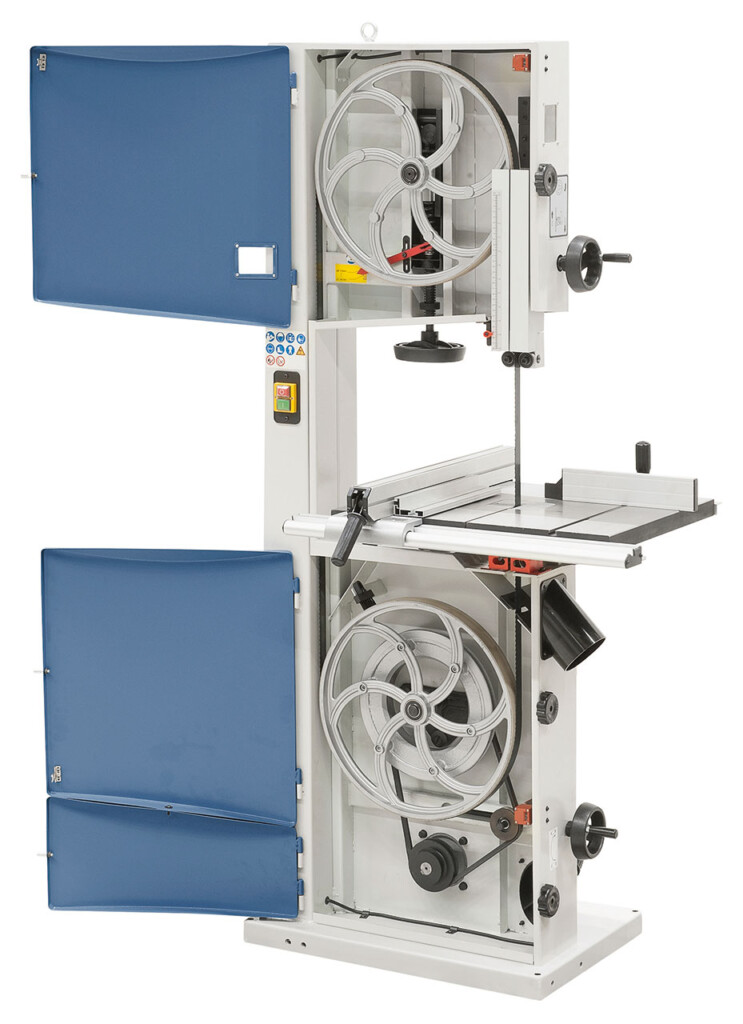

- Dynamisch ausgewuchtete Laufräder sorgen für einen ruhigen Lauf
- Einfacher Sägebandwechsel mittels Schnellspannhebel an der Rückseite
- Sichtfenster an der Vorderseite erleichtert das Ablesen der Bandspannung
- Großdimensionierter Sägetisch aus Grauguss, schwenkbar von -5° bis +45°
Technische Spezifikationen Bernardo Holzbandsäge HBS 400 N / 400 V *
|
Schnittbreite |
410 mm |
|
Schnitthöhe |
260 mm |
|
Sägebandabmessung |
3345 x 25 x 0,6 - 3 ZpZ |
|
Sägebandbreiten |
9,5 - 37 mm |
|
Schnittgeschwindigkeit |
420 / 840 m/min |
|
Tischabmessung |
450 x 560 mm |
|
Tischhöhe |
890 mm |
|
Sägetischneigung |
-5 bis +45° |
|
Absauganschluss Ø |
2x 100 mm |
|
Motor-Abgabeleistung S1 100% |
2,2 kW (3,0 PS) |
|
Motor-Aufnahmeleistung S6 40% |
3,0 kW (4,0 PS) |
|
Spannung |
400 V |
|
Maschinenabmessung (B x T x H) |
875 x 740 x 1740 mm |
|
Gewicht ca. |
132 kg |
Lieferumfang
- Sägeband
- Längsanschlag mit Lupe
- Gehrungsanschlag
- Antriebsräder aus Aluminium
- Kugelgelagerte Sägebandführung

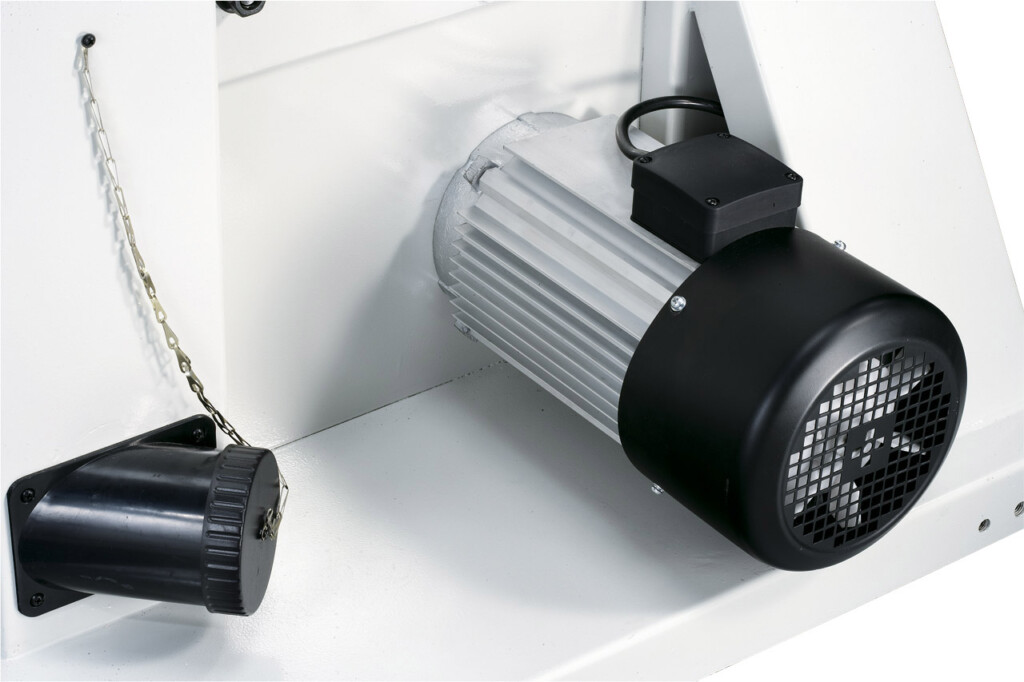

- Motor inkl. Bremse
- Schiebestock
- Bedienwerkzeug
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
