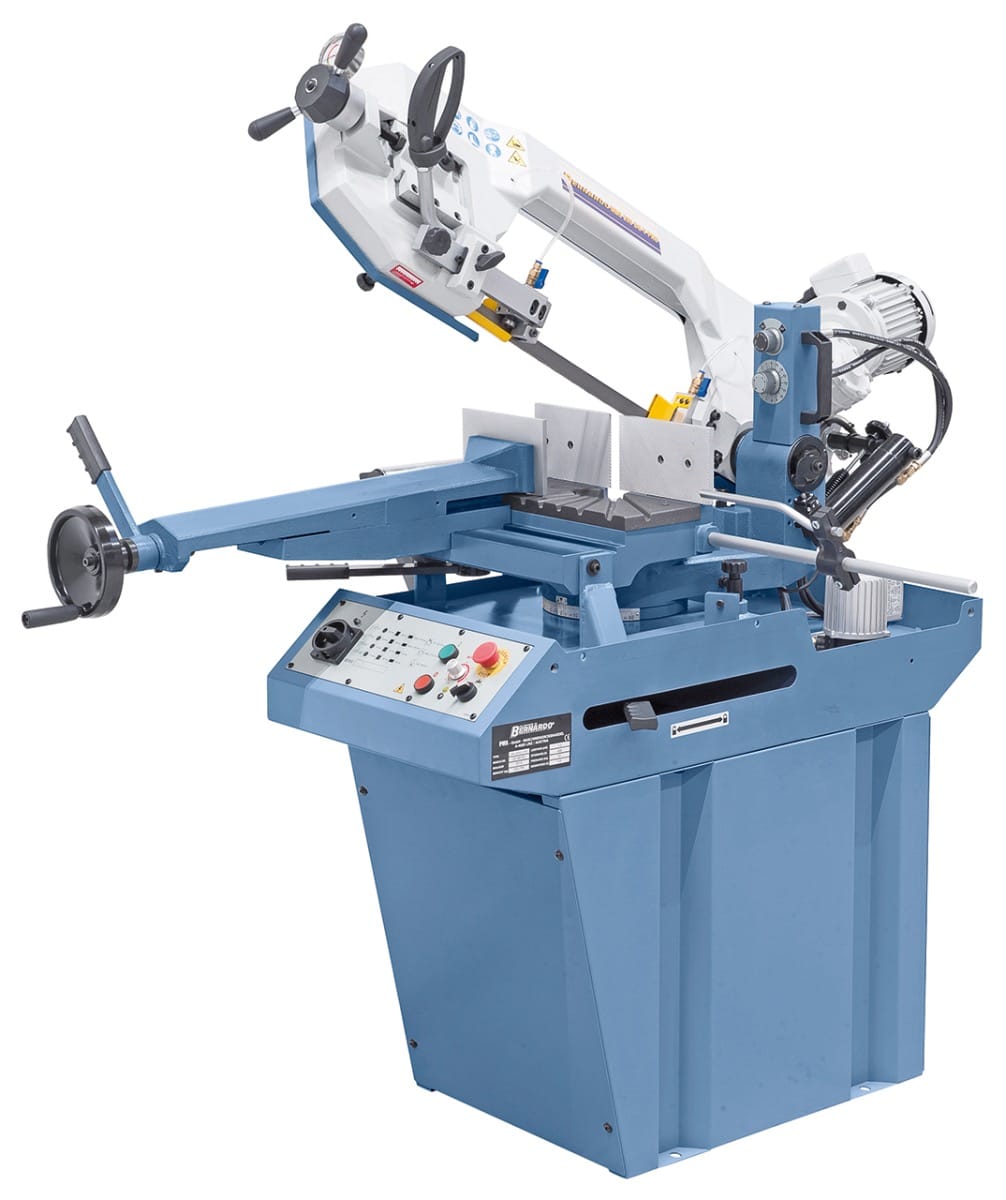

Bernardo Doppelgehrungsbandsäge MBS 290 DG-V PRO / 400 V
Bernardo Doppelgehrungsbandsäge MBS 290 DG-V PRO / 400 V
✓ Vergrößerter Schnittbereich als MBS 280
✓ Solide Bauweise für präzises Schneiden
✓ Geeignet für unterschiedliche Materialien
✓ Stufenlos regelbare Schnittgeschwindigkeit
✓ Optimale Anpassung an Werkstück
Ursprünglicher Preis war: 4.812,00 €4.330,80 €Aktueller Preis ist: 4.330,80 €.
Vorrätig
Optionales Zubehör …
Bernardo Doppelgehrungsbandsäge MBS 290 DG-V PRO / 400 V
<p>Diese Doppelgehrungsbandsägen bieten im Vergleich zur MBS 280-Reihe einen vergrößerten Schnittbereich. Aufgrund der soliden Bauweise wird beim Schneiden von Hohlprofilen, Vollmaterialien, Edelstahl, Werkzeugstahl usw. ein präzises Schnittbild garantiert. Das Modell verfügt zusätzlich über eine stufenlos regelbare Schnitt- geschwindigkeit, wodurch eine optimale Anpassung an das Werkstück gewährleistet wird.</p>
Die Doppelgehrungsbandsägen mit vergrößertem Schnittbereich gegenüber der MBS 280-Reihe, bieten eine robuste Bauweise für präzises Schneiden verschiedener Materialien. Sie verfügen über eine stufenlos regelbare Schnittgeschwindigkeit, eine Sägebandführung mit Hartmetalleinsätzen und eine automatische Endabschaltung. Der Lieferumfang beinhaltet zudem ein Sägeband, einen Werkstückanschlag und ein Untergestell.
Eigenschaften Bernardo Doppelgehrungsbandsäge MBS 290 DG-V PRO / 400 V
- Verwindungsfreier, stark dimensionierter Sägearm aus Sphäroguss

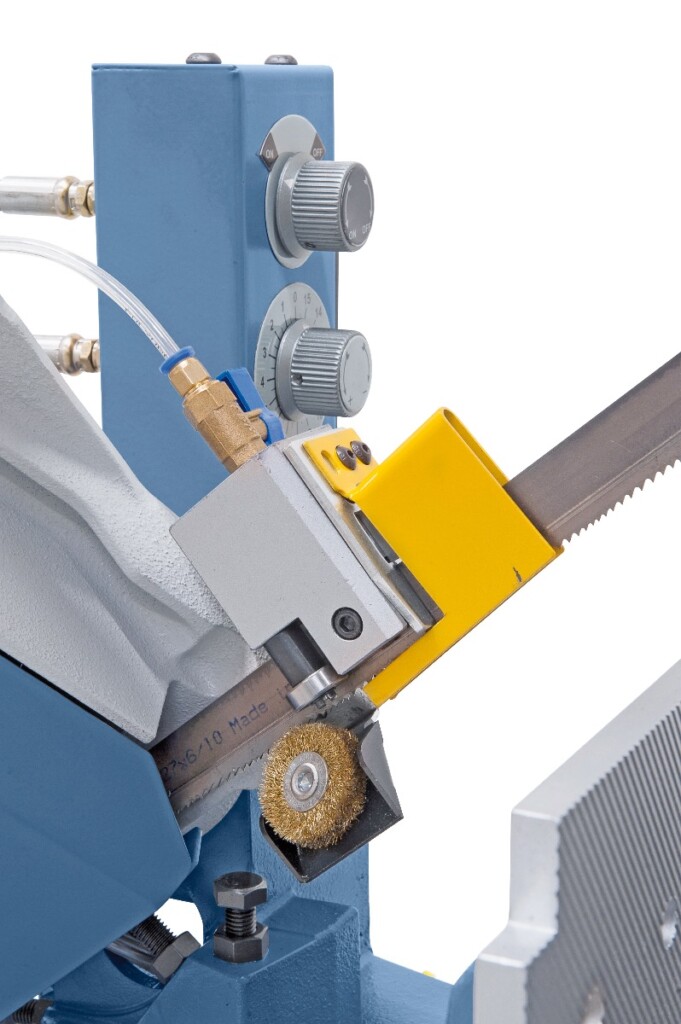

- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Robuste Konstruktion, daher ruhiger und vibrationsfreier Lauf

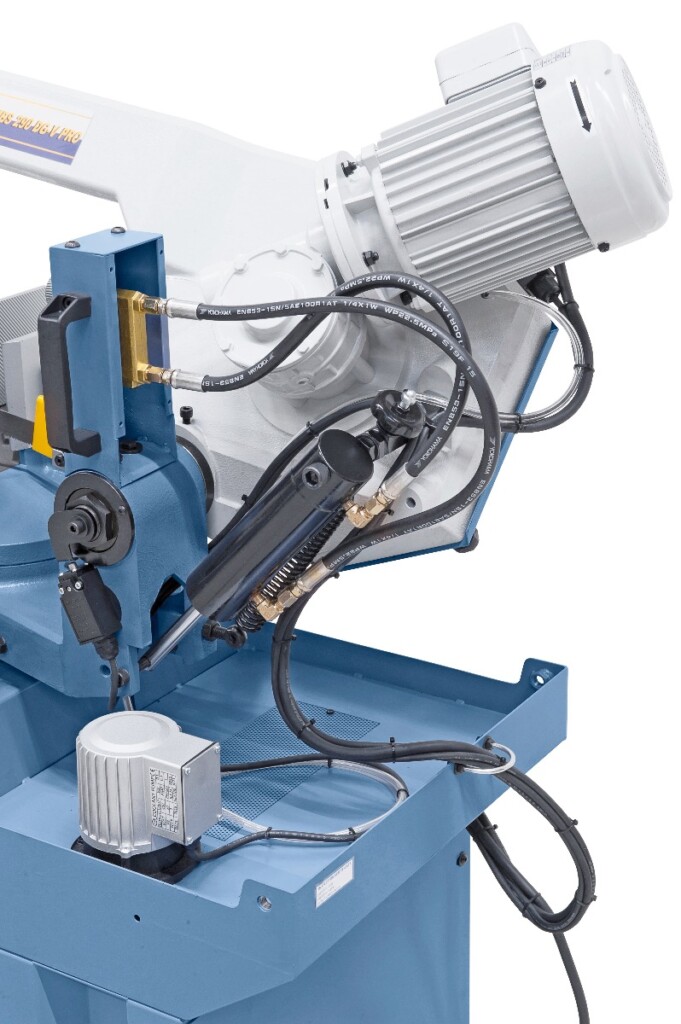

- Stufenlos regelbare Absenkung über Hydraulikzylinder
- Getriebe mit gehärteter und geschliffener Schneckenwelle und Bronze-Schneckenrad
- Robuster Schraubstock aus Grauguss mit Werkstückanschlag, ideal für Serienschnitte
- Serienmäßig mit Untergestell und Kühlmitteleinrichtung
- Automatische Endabschaltung nach Materialdurchschnitt
- Schwenkbarer Sägebügel zum Doppelgehrungsschneiden nach links (-45°) und rechts (+60°)
- Inklusive Manometer zur Kontrolle der optimalen Sägebandspannung
Technische Spezifikationen Bernardo Doppelgehrungsbandsäge MBS 290 DG-V PRO / 400 V
|
Schnittbereich rund / quadrat 90° |
235 mm / 235 x 235 mm |
|
Schnittbereich flach 90° |
270 x 200 mm |
|
Schnittbereich rund / quadrat 45° R |
200 mm / 185 x 185 mm |
|
Schnittbereich flach 45° R |
220 x 180 mm |
|
Schnittbereich rund / quadrat 45° L |
175 m / 140 x 140 mm |
|
Schnittbereich flach 45° L |
200 x 140 mm |
|
Schnittbereich rund / quadrat 60° R |
120 mm / 120 x 120 mm |
|
Schnittbereich flach 60° R |
120 x 115 mm |
|
Arbeitshöhe |
990 mm |
|
Sägebandabmessung |
2645 x 27 x 0,9 mm |
|
Schnittgeschwindigkeiten |
20 - 90 m/min |
|
Kühlmittelpumpe |
100 W |
|
Motor-Abgabeleistung S1 100% |
1,5 kW |
|
Spannung |
400 V |
|
Maschinenabmessung (L x T x H) |
1600 x 1100 x 1500 mm |
|
Gewicht ca. |
260 kg |
Lieferumfang
- Sägeband
- Werkstückanschlag
- Untergestell
- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Schnellspannschraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Endabschaltung
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
