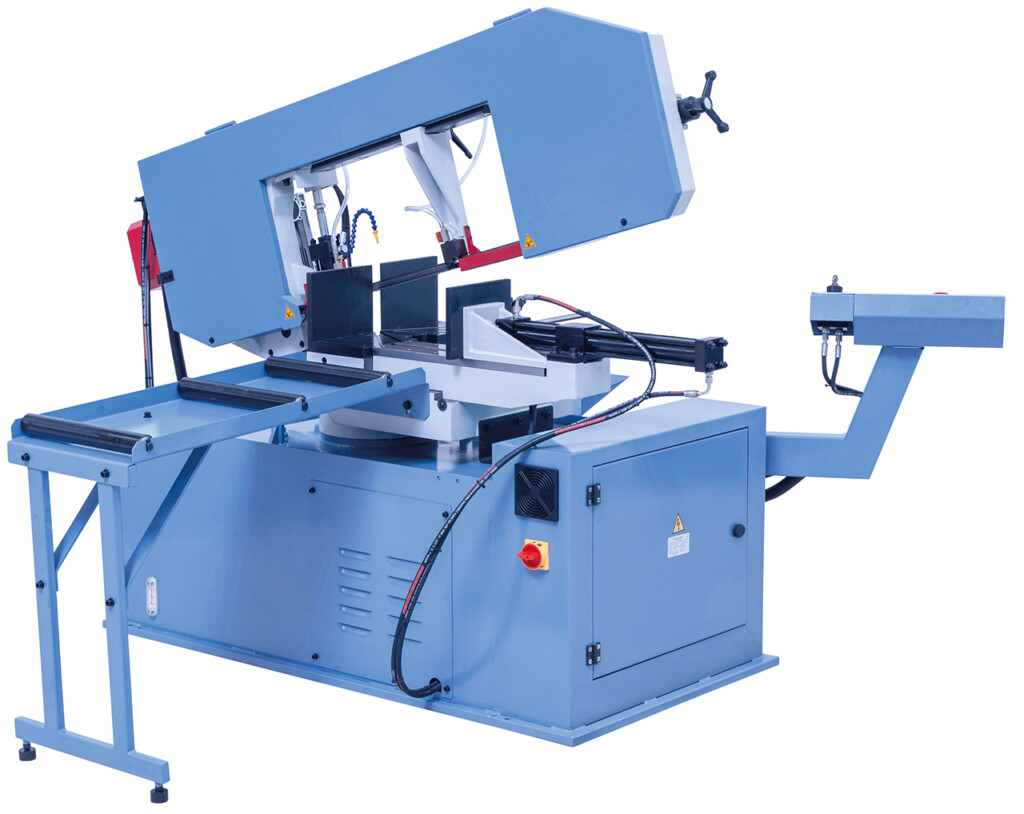

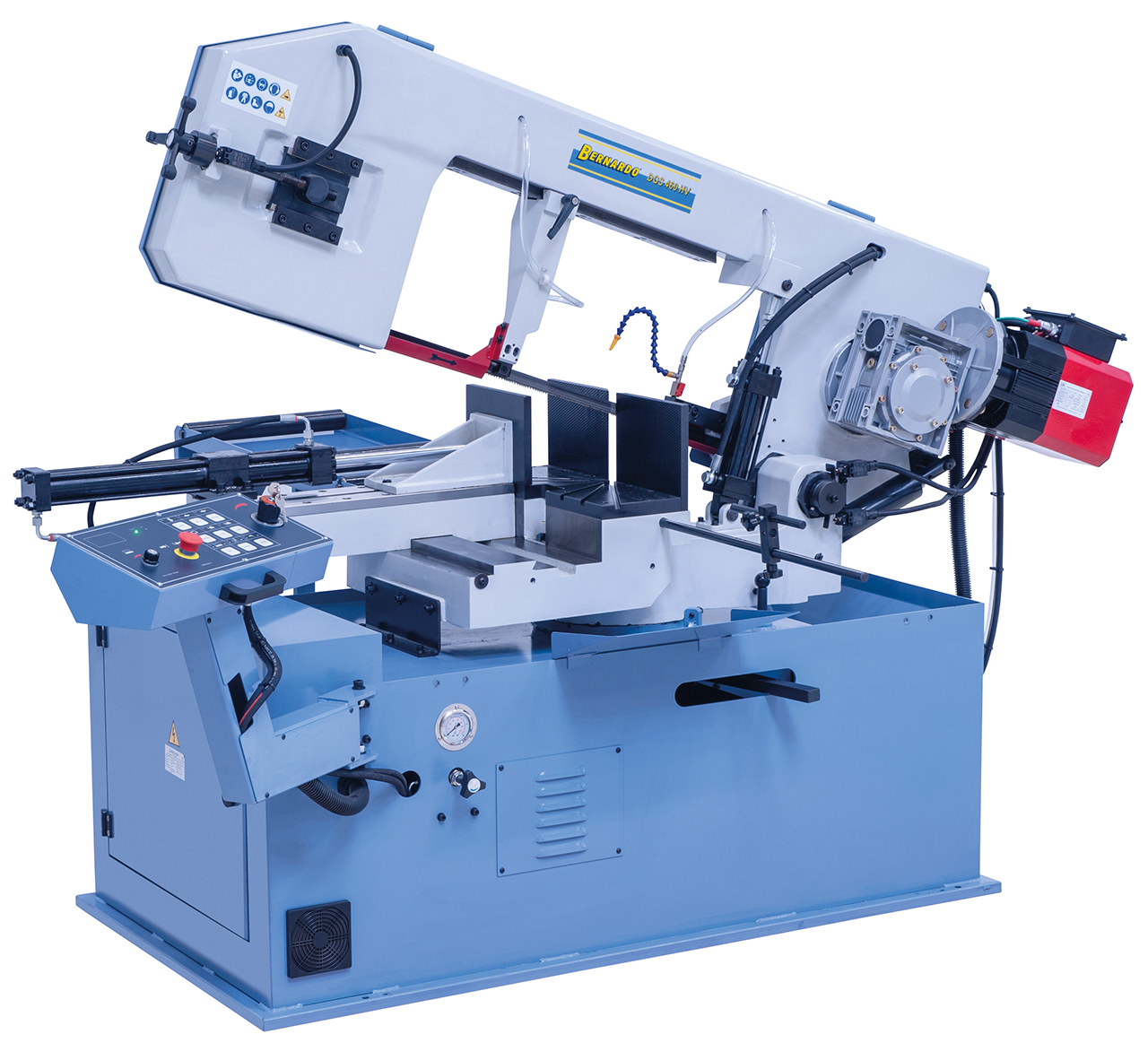

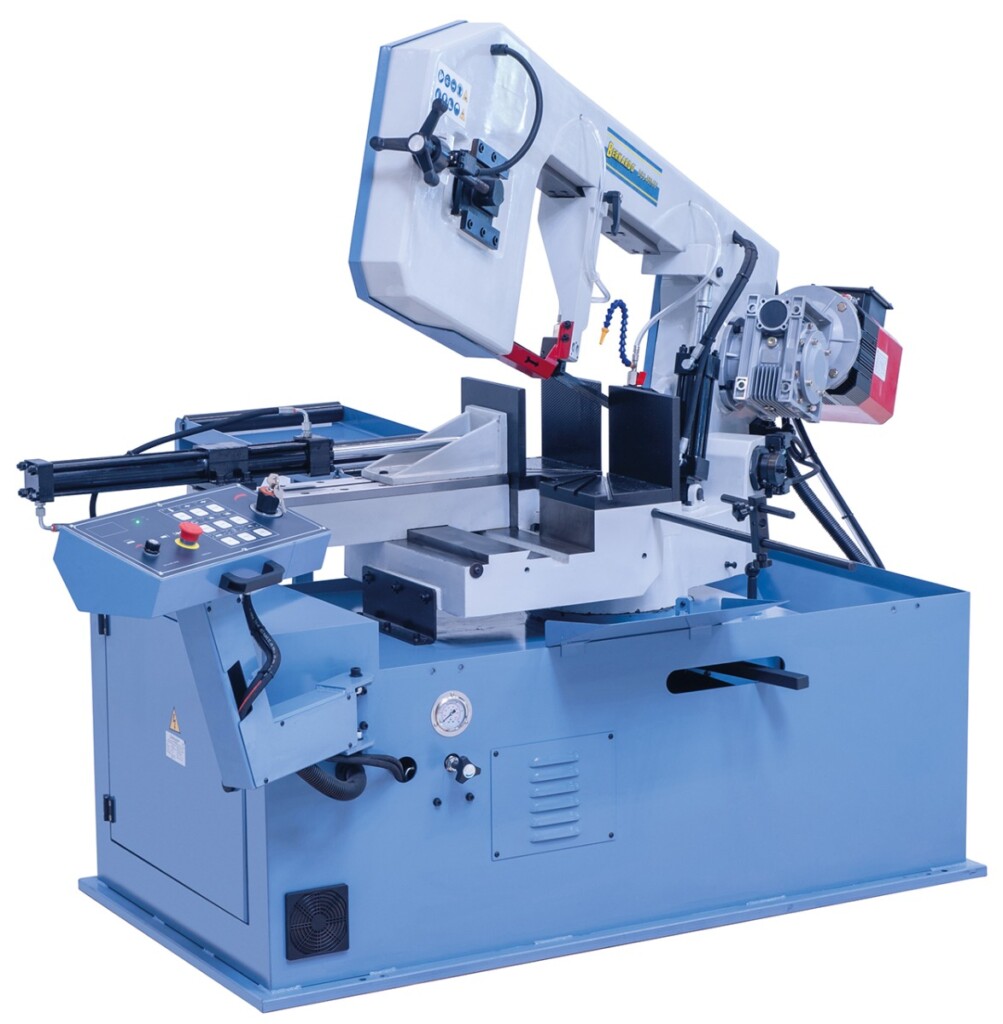

Bernardo Halbautomatische Doppelgehrungsbandsäge DGS 460 HV
Bernardo Halbautomatische Doppelgehrungsbandsäge DGS 460 HV
✓ Kostengünstige Doppelgehrungsbandsäge
✓ Schnittet Hohlprofile und Vollmaterialien
✓ Ideal für Schlossereien, Maschinenbau
✓ Stufenlose Schnittgeschwindigkeit
✓ Halbautomatische Funktionsweise
Optionales Zubehör …
Bernardo Halbautomatische Doppelgehrungsbandsäge DGS 460 HV
<p>Das Modell DGS 460 HV ist eine kostengünstige Doppelgehrungsbandsäge zum Schneiden von Hohlprofilen, Vollmaterialien, Edelstahl, Werkzeugstahl usw. Die stufenlose Schnittgeschwindigkeit sowie der hydraulische Schraubstock ermöglichen ein komfortables Arbeiten. Durch die halbautomatische Funktionsweise wird die Produktivität zusätzlich erhöht und ist daher die ideale Maschine für Schlossereien, Maschinenbau, Formenbau, ...</p>
Die DGS 460 HV Doppelgehrungsbandsäge ist eine wirtschaftliche Lösung zum Schneiden verschiedener Materialien wie Hohlprofile, Vollmaterialien, Edelstahl und Werkzeugstahl. Mit stufenloser Schnittgeschwindigkeit, hydraulischem Schraubstock und halbautomatischer Funktionsweise ist sie ideal für Schlossereien, Maschinenbau und Formenbau. Sie bietet eine hohe Schnittgenauigkeit und ist ausgestattet mit einem Sägeband, Werkstückanschlag und automatischer Endabschaltung.
Eigenschaften Bernardo Halbautomatische Doppelgehrungsbandsäge DGS 460 HV
- Erhöhte Wirtschaftlichkeit durch halbautomatische Funktionsweise
- Stufenlose Schnittgeschwindigkeit zur optimalen Anpassung an das Werkstück

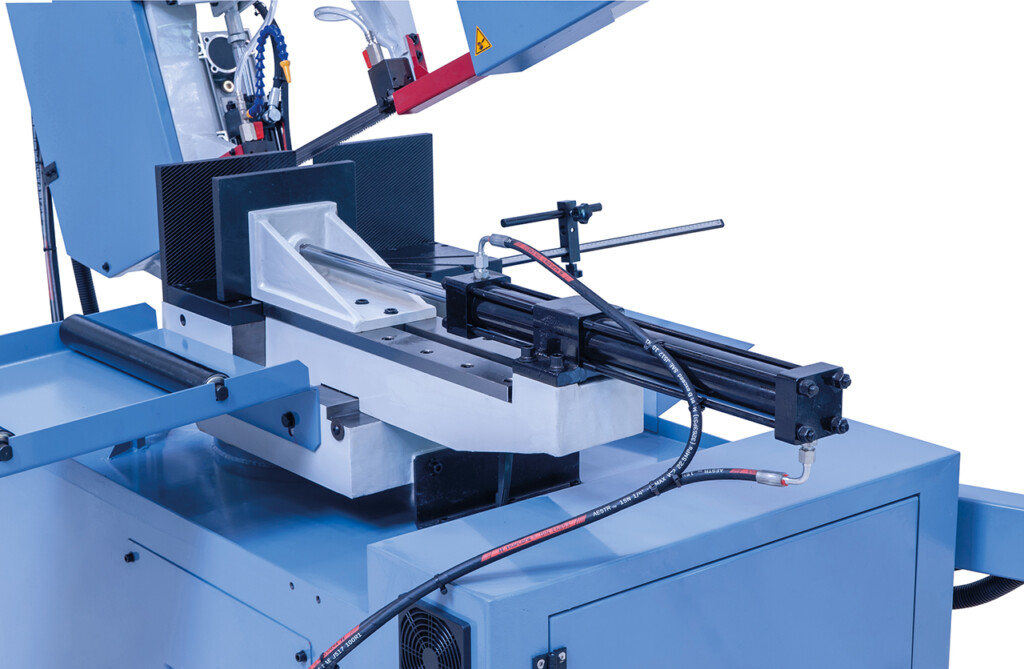

- Verschiebbarer Schraubstock mit hydraulischer Klemmung
- Ruhiger und vibrationsfreier Lauf garantiert eine hohe Schnittgenauigkeit

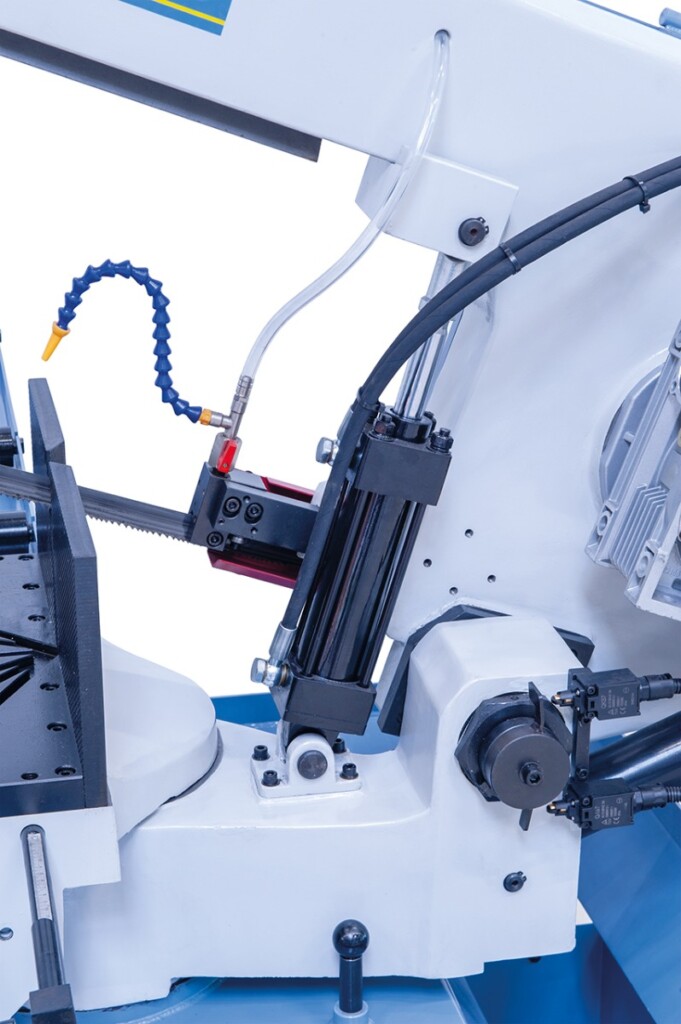

- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
- Verwindungsfreier, stark dimensionierter Sägearm aus Sphäroguss
- Automatische Endabschaltung nach Materialdurchschnitt

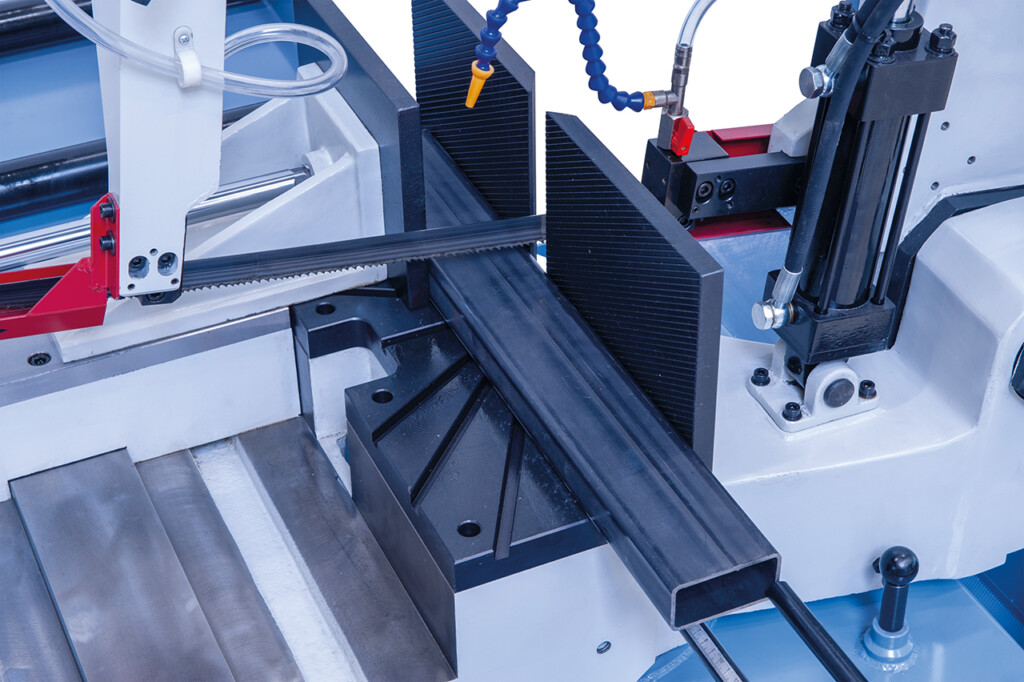

- Schwenkbarer Sägebügel zum Doppelgehrungsschneiden nach links (-45°) und rechts (+60°)

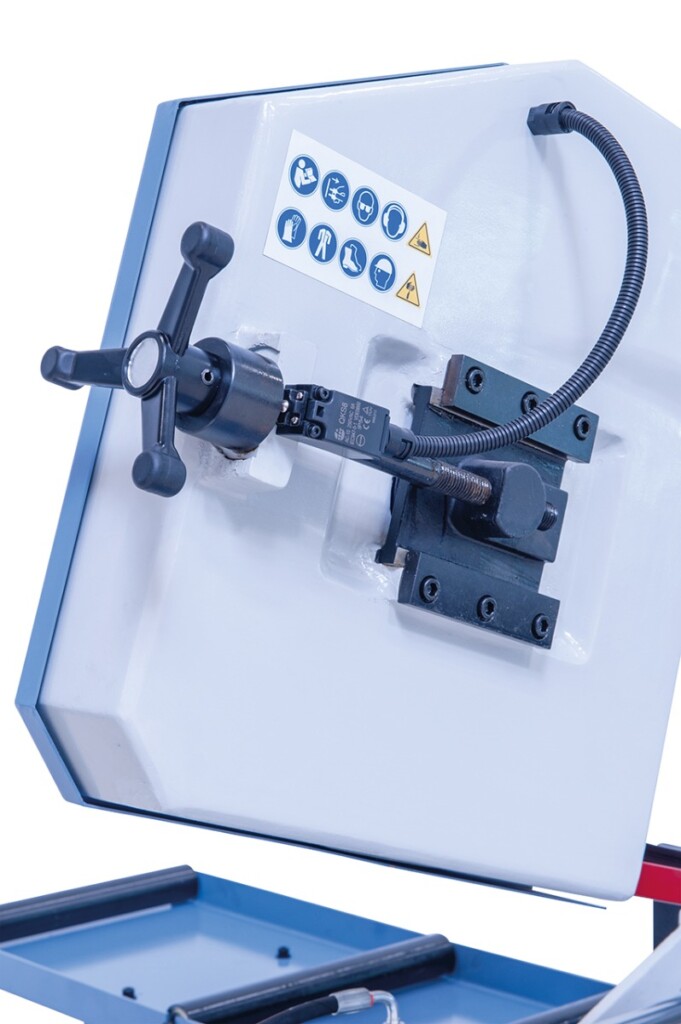

- Kugelgelagerte Sägebandführung mit Schnellverstellung zum Anpassen an die Werkstückbreite garantiert ein optimales Arbeitsergebnis

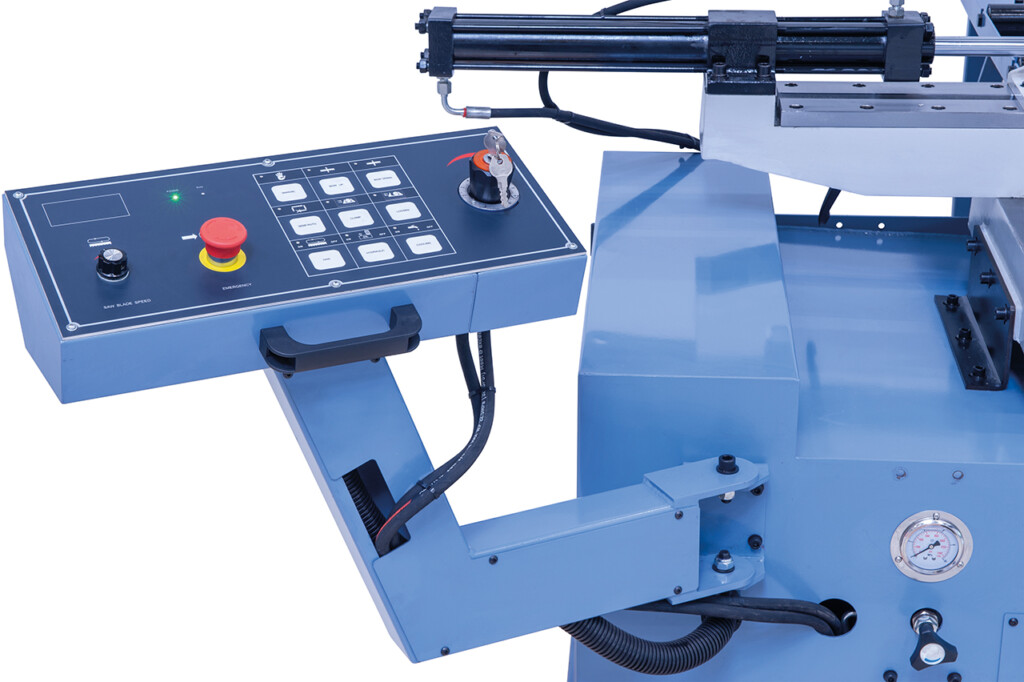

Funktionsweise halbautomatischer Betrieb:
- Hydraulisches Klemmen des Schraubstockes
- Hydraulische Absenkung des Sägebügels
- Heben des Sägebügels
Technische Spezifikationen Bernardo Halbautomatische Doppelgehrungsbandsäge DGS 460 HV
|
Schnittbereich rund / quadrat 90° |
340 mm / 280 x 280 mm |
|
Schnittbereich flach 90° |
460 x 250 mm |
|
Schnittbereich rund / quadrat 45° R |
320 mm / 280 x 280 mm |
|
Schnittbereich flach 45° R |
320 x 280 mm |
|
Schnittbereich rund / quadrat 45° L |
320 mm / 280 x 280 mm |
|
Schnittbereich flach 45° L |
320 x 280 mm |
|
Schnittbereich rund / quadrat 60° R |
205 mm / 205 x 205 mm |
|
Arbeitshöhe |
860 mm |
|

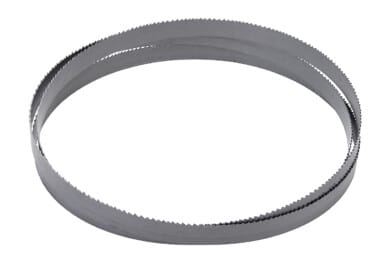

Sägebandabmessung |
3960 x 27 x 0,9 mm |
|
Schnittgeschwindigkeit, stufenlos |
19 - 94 m/min |
|
Kühlmittelpumpe |
0,045 kW |
|

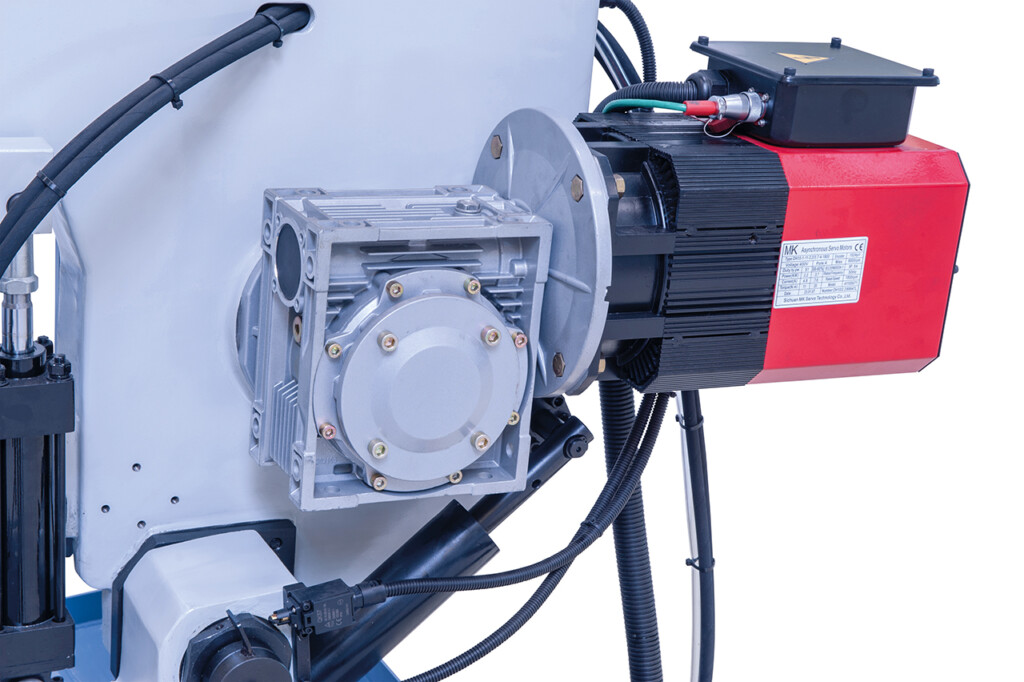

Motorleistung |
2,2 kW |
|
Maschinenabmessung (L x T x H) |
2600 x 1350* x 1900 mm |
|
Gewicht ca. |
895 kg |

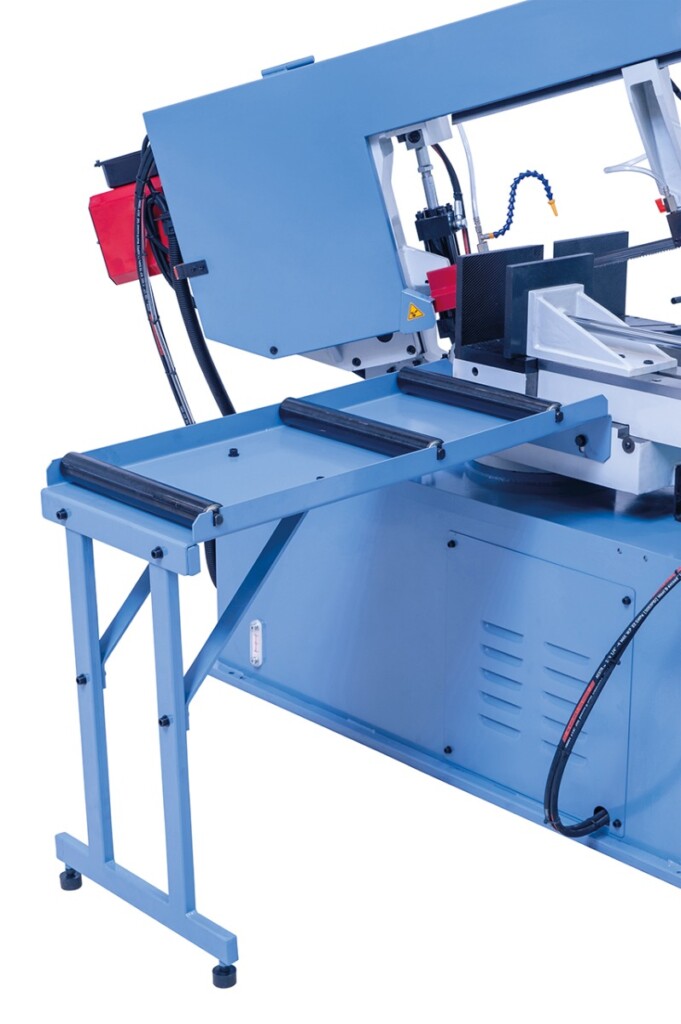

* ohne Rollenbahn
Lieferumfang
- Sägeband
- Werkstückanschlag
- Hydraulischer Schraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Frequenzumrichter
- Motorschutzschalter
- Schnittdruckregulierung
- Automatische Bandbruchkontrolle
- Automatische Endabschaltung
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
