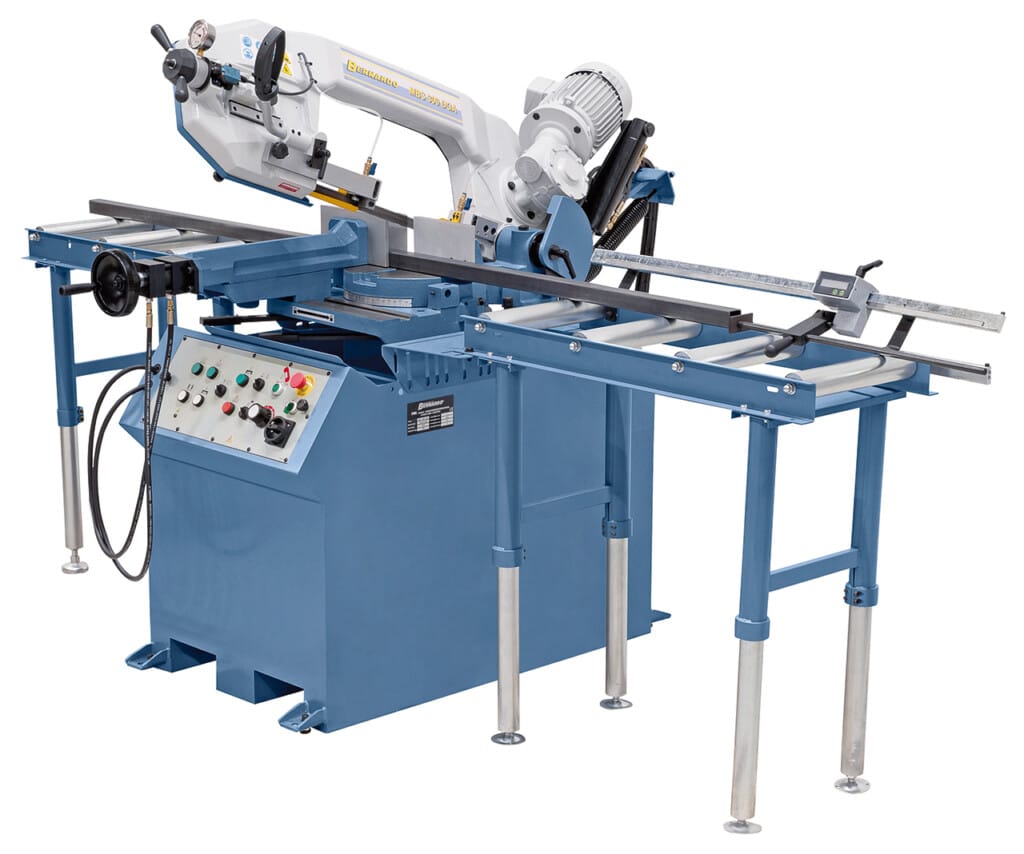

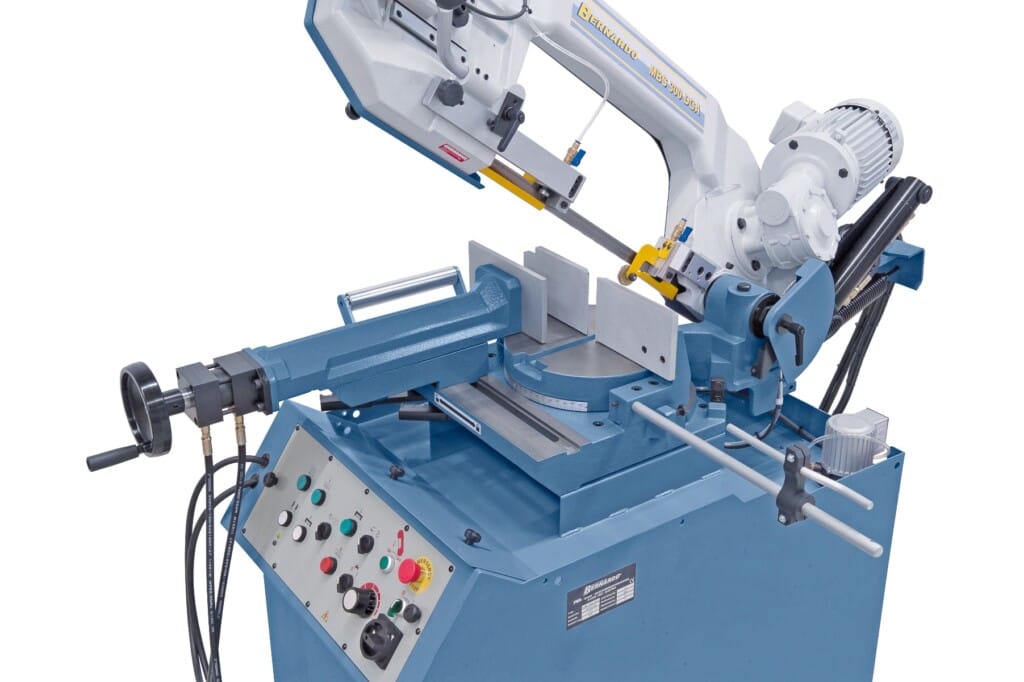

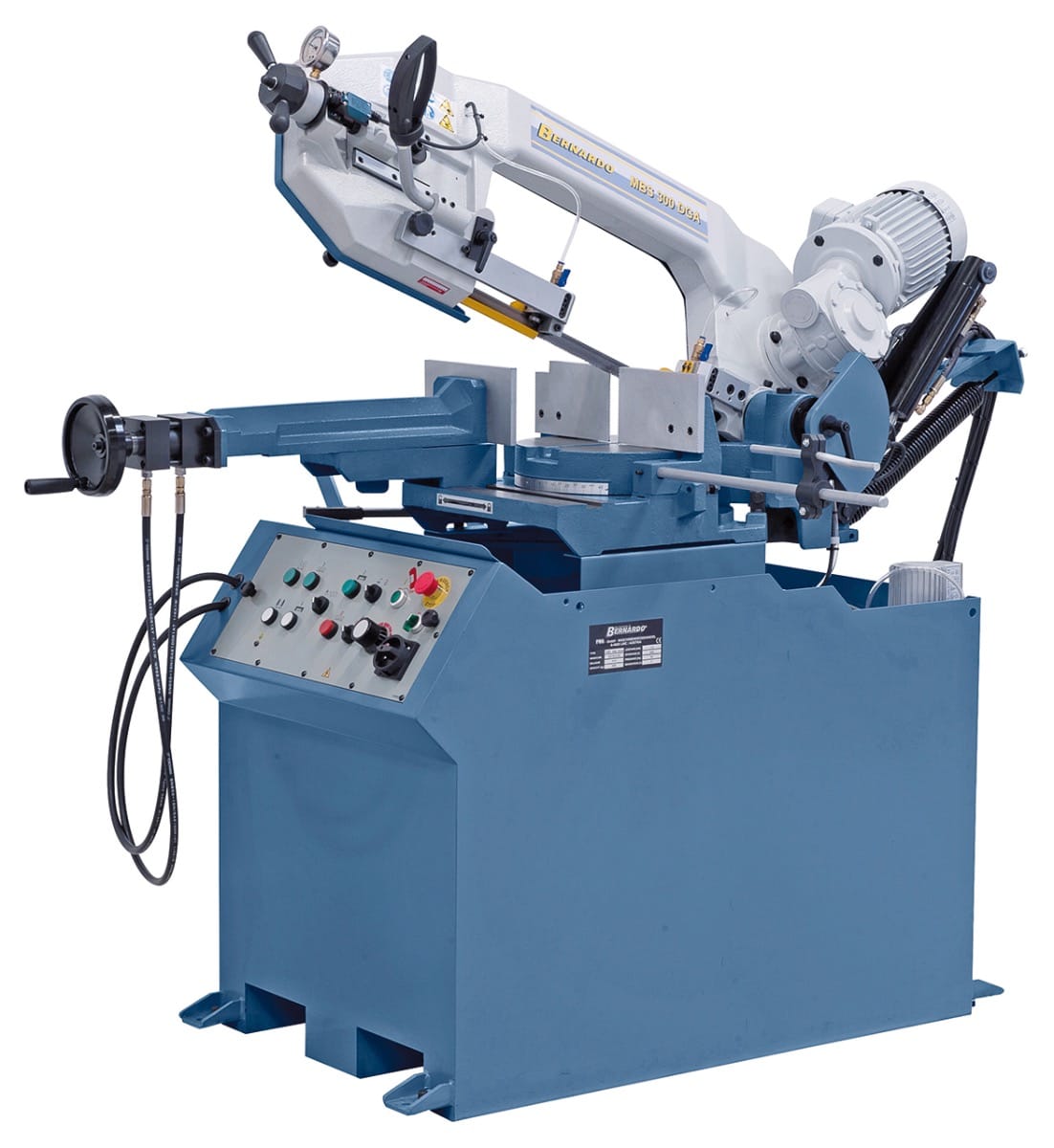

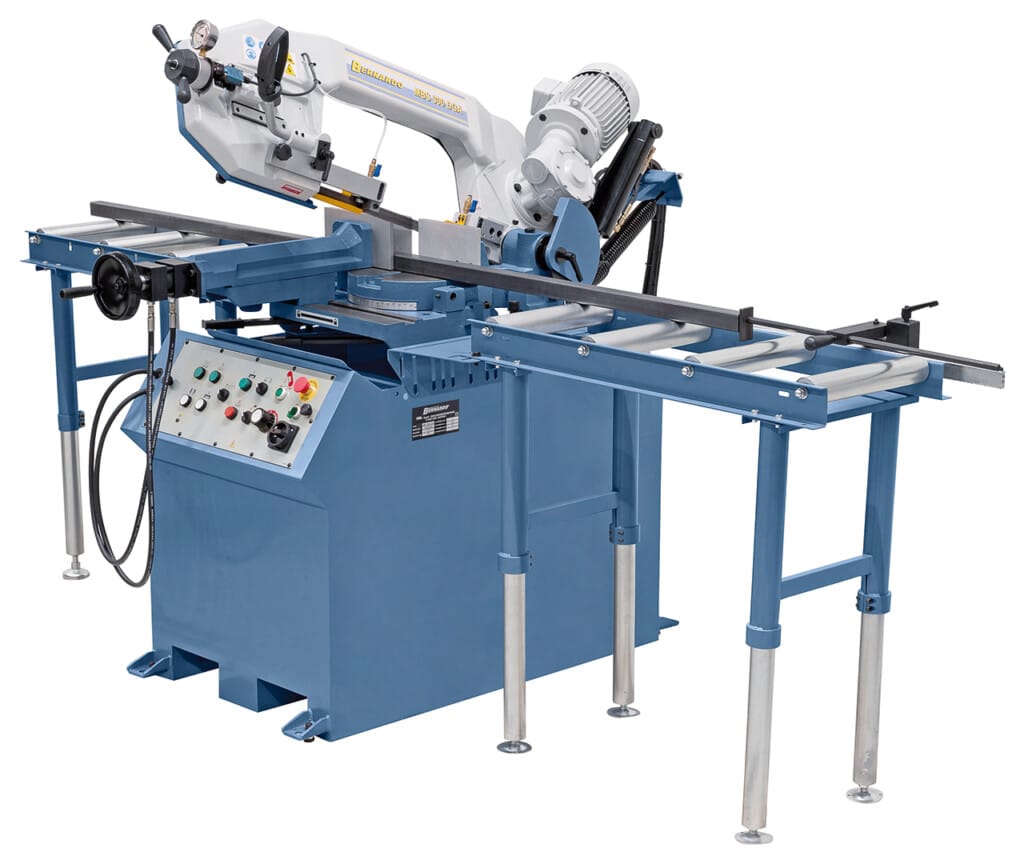

Bernardo Halbautomatische Doppelgehrungsbandsäge MBS 300 DGA / 400 V
Bernardo Halbautomatische Doppelgehrungsbandsäge MBS 300 DGA / 400 V
✓ Kostengünstige Doppelgehrungs- Bandsäge
✓ Ideal für professionelle Anwender
✓ Schneidet Hohlprofile und Vollmaterialien
✓ Arbeitet mit Edelstahl und Werkzeugstahl
✓ Erhöht die Produktivität automatisch
Optionales Zubehör …
Bernardo Halbautomatische Doppelgehrungsbandsäge MBS 300 DGA / 400 V
<p>Das Modell MBS 300 DGA ist eine kostengünstige Doppelgehrungs- bandsäge zum Schneiden von Hohlprofilen, Vollmaterialien, Edelstahl, Werkzeugstahl usw. Durch die halbautomatische Funktionsweise wird die Produktivität zusätzlich erhöht und ist daher die ideale Maschine für den professionellen Anwender.</p>
Die kostengünstige Doppelgehrungsbandsäge MBS 300 DGA eignet sich ideal zum Schneiden von Hohlprofilen, Vollmaterialien und verschiedenen Stahltypen. Sie bietet halbautomatische Funktionen zur Produktivitätserhöhung, umfangreiche Schnittbereichsoptionen und eine Arbeitshöhe von 1000 mm. Mit einer Motorleistung von 1,1 kW / 1,5 kW und Schnittgeschwindigkeiten von 35 / 70 m/min optimiert sie den Arbeitsprozess für professionelle Anwender.
Eigenschaften Bernardo Halbautomatische Doppelgehrungsbandsäge MBS 300 DGA / 400 V

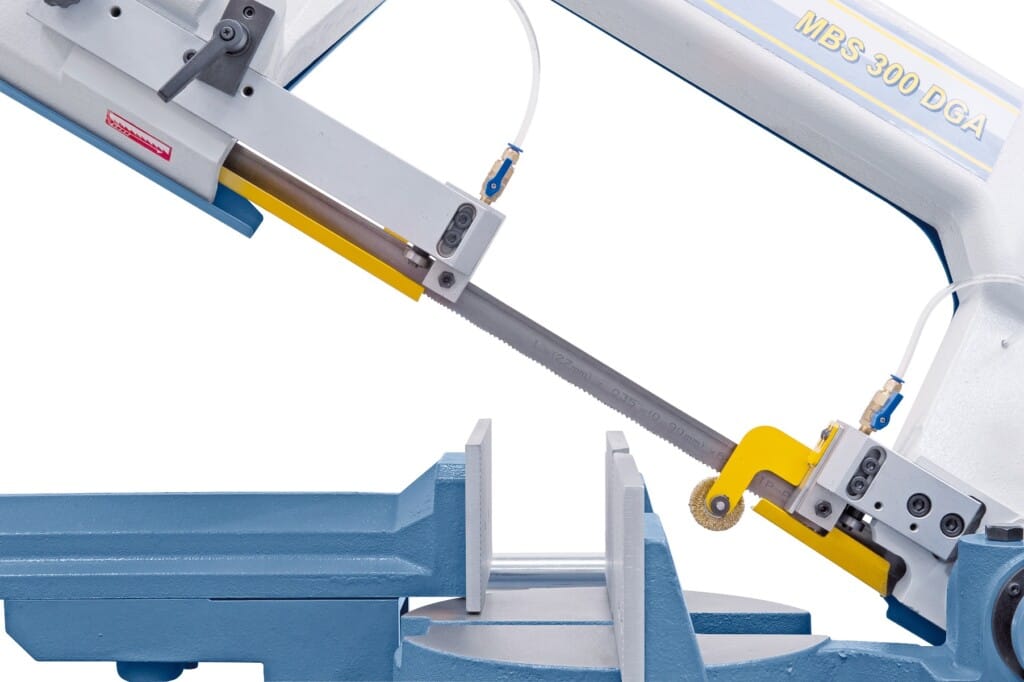

- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Erhöhte Wirtschaftlichkeit durch halbautomatische Funktionsweise

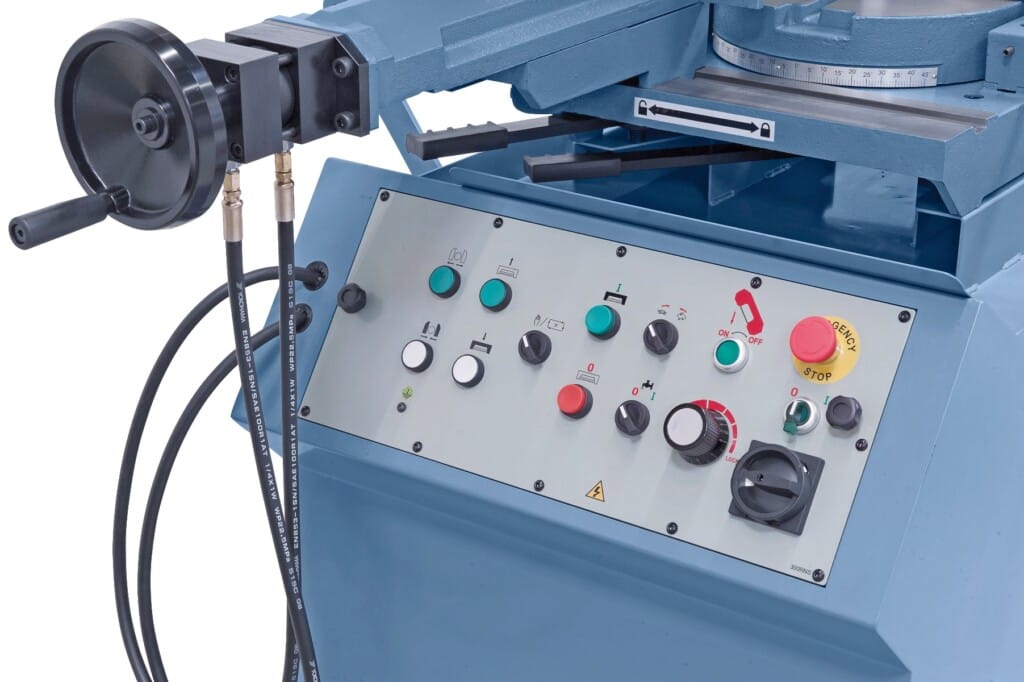

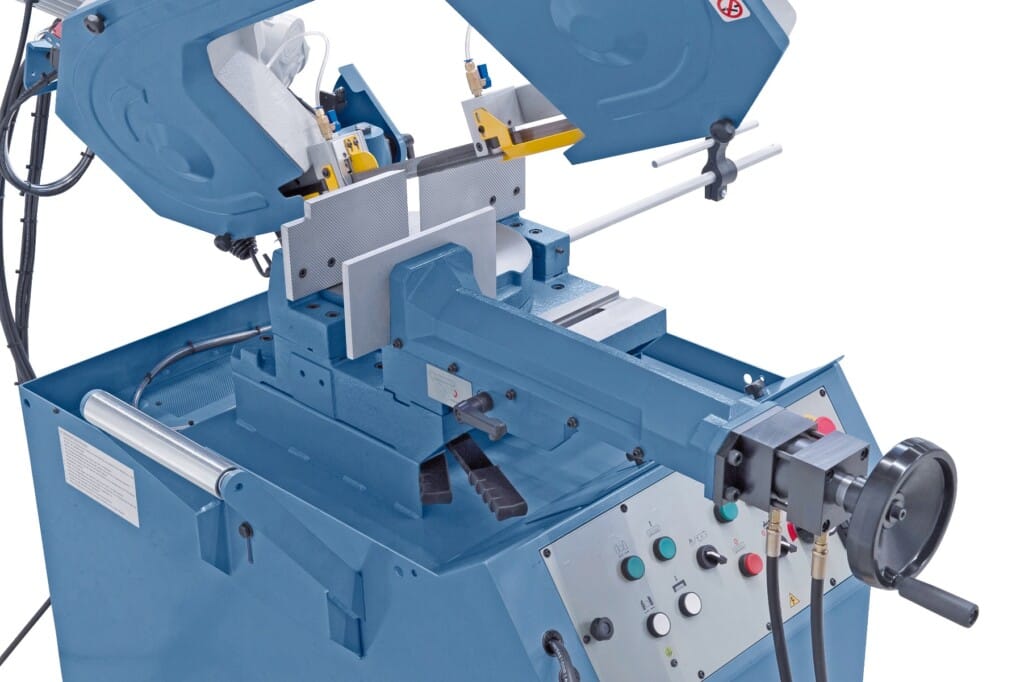

- Verschiebbarer Schraubstock, Klemmung erfolgt manuell oder hydraulisch

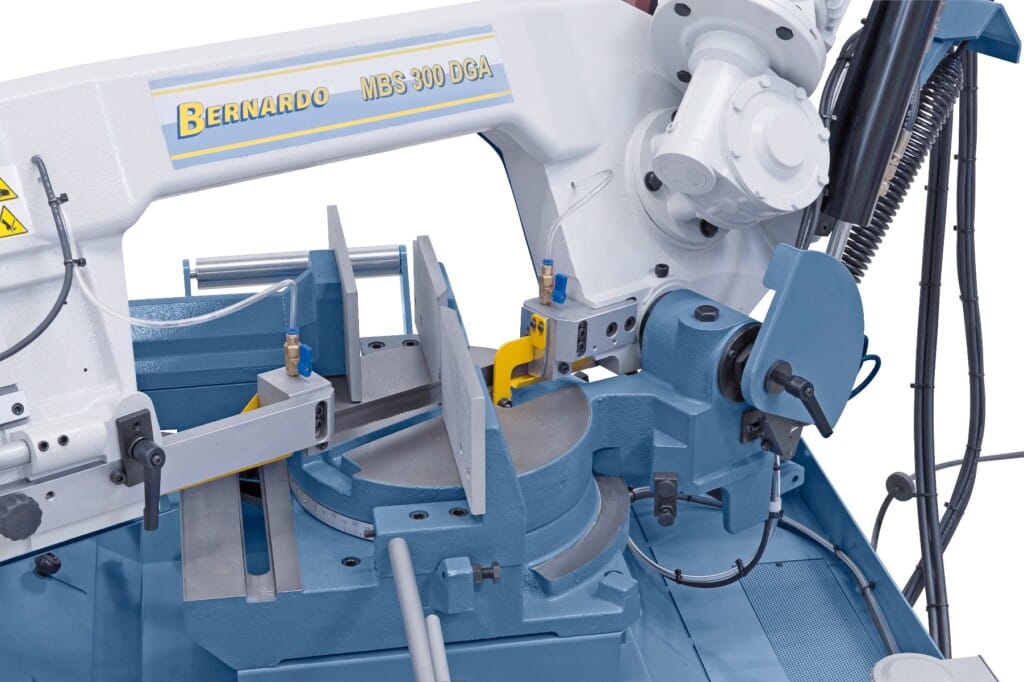

- Der Sägeschlitz im Drehteller bewegt sich beim Schwenken des Sägebügels mit, Vorteil: Der Auflagetisch wird beim Schneiden jedes beliebigen Winkels nicht angeschnitten

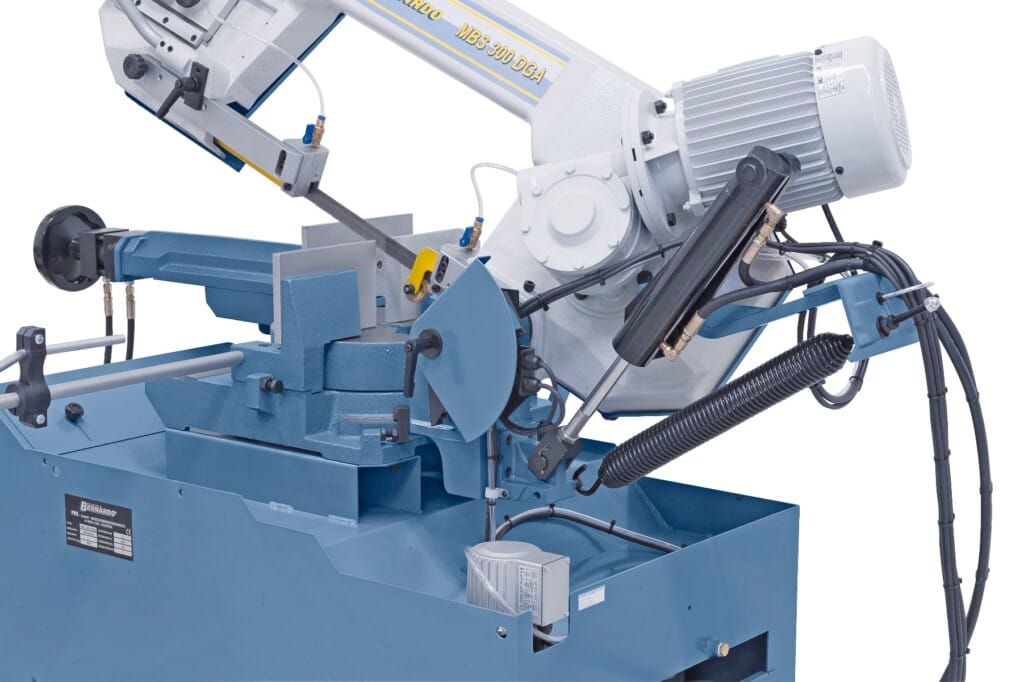

- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
- Zum Schneiden von Profilen, Rohren, Vollmaterialien aus Eisen und NE-Materialien
- Optimale Kraftübertragung auf das Laufrad mittels gehärteter und geschliffener Schneckenwelle und Bronze-Schneckenrad
- Verwindungsfreier, stark dimensionierter Sägearm aus Sphäroguss
Technische Spezifikationen Bernardo Halbautomatische Doppelgehrungsbandsäge MBS 300 DGA / 400 V
|
Schnittbereich rund / quadrat 90° |
255 mm / 255 x 255 mm |
|
Schnittbereich flach 90° |
310 x 160 mm |
|
Schnittbereich rund / quadrat 45° R |
185 mm / 180 x 180 mm |
|
Schnittbereich flach 45° R |
230 x 170 mm |
|
Schnittbereich rund / quadrat 45° L |
180 mm / 170 x 170 mm |
|
Schnittbereich flach 45° L |
220 x 140 mm |
|
Schnittbereich rund / quadrat 60° R |
115 mm / 115 x 115 mm |
|
Arbeitshöhe |
1000 mm |
|
Sägebandabmessung |
2750 x 27 x 0,9 mm |
|
Schnittgeschwindigkeiten |
35 / 70 m/min |
|
Kühlmittelpumpe |
100 W |
|
Motorleistung |
1,1 kW / 1,5 kW |
|
Spannung |
400 V |
|
Maschinenabmessung (L x T x H) |
1680 x 1300 x 1580 mm |
|
Gewicht ca. |
505 kg |
Lieferumfang

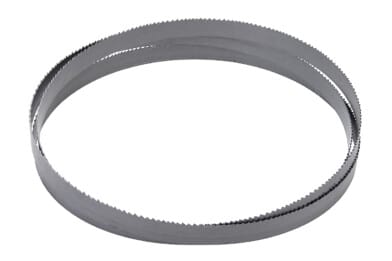

- Sägeband
- Werkstückanschlag
- Untergestell

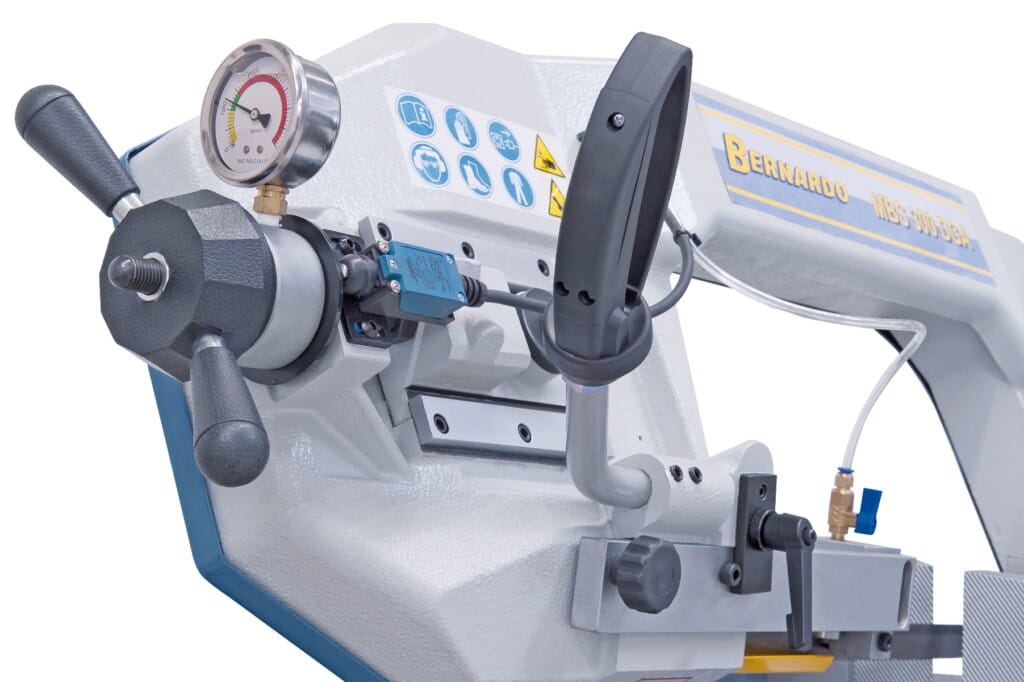

- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Hydraulischer Schnellspannschraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Endabschaltung
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
