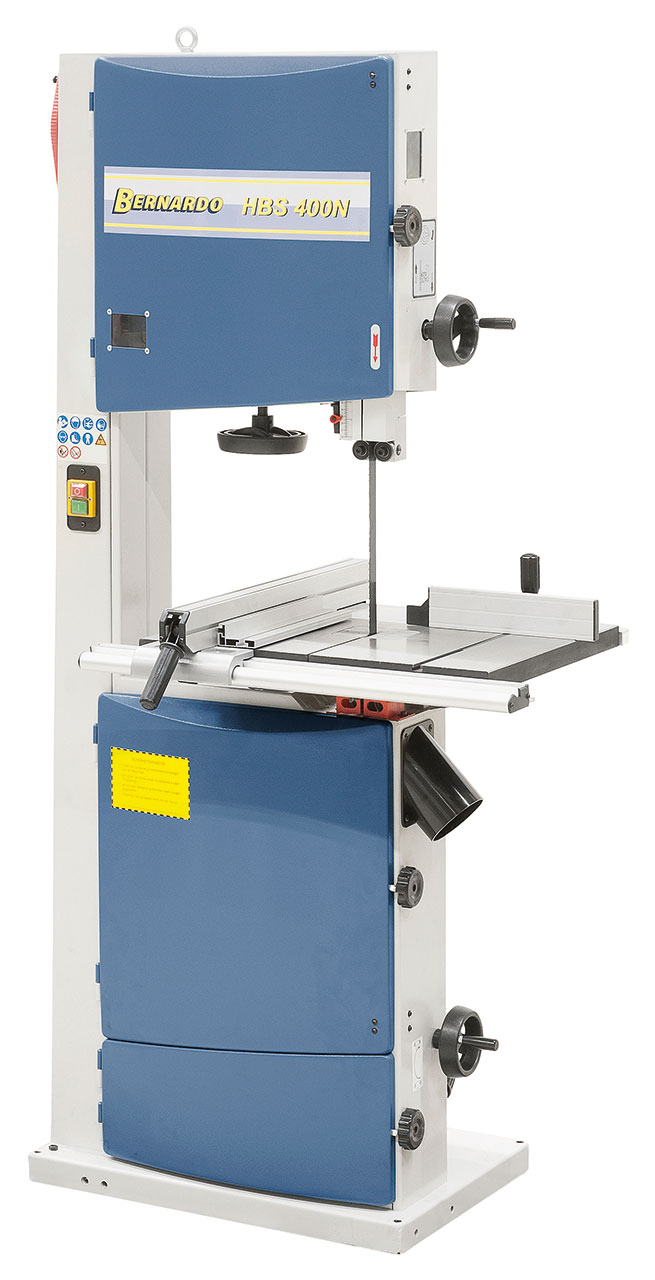

Bernardo Holzbandsäge HBS 400 N / 230 V *
Bernardo Holzbandsäge HBS 400 N / 230 V *
✓ Topmodell HBS 400 N für Heimwerker
✓ Ausgestattet mit 2 Geschwindigkeiten
✓ Ermöglicht schnellen Sägebandwechsel
✓ Mit Schnellspannhebel für Bandwechsel
✓ Ideal für ambitionierte Heimwerker
Ursprünglicher Preis war: 1.716,00 €1.558,70 €Aktueller Preis ist: 1.558,70 €.
3997
Vorrätig
Optionales Zubehör …
Bernardo Holzbandsäge HBS 400 N / 230 V *
<p>Unser Topmodell HBS 400 N ist die ideale Maschine für den ambitionierten Heimwerker. Dieses Modell ist serienmäßig mit 2 Geschwindigkeiten ausgestattet. Weiteres ermöglicht diese Maschine einen schnellen Sägebandwechsel mittels Schnellspannhebel.</p>
Das Topmodell HBS 400 N ist eine ideale Maschine für den Heimwerker, ausgestattet mit 2 Geschwindigkeiten und ermöglicht einen schnellen Sägebandwechsel. Mit einer Schnittbreite von 410 mm und einer Schnitthöhe von 260 mm bietet sie einen leistungsstarken Antriebsmotor und eine Vielzahl von Funktionen für eine präzise und effiziente Arbeit.
Eigenschaften Bernardo Holzbandsäge HBS 400 N / 230 V *

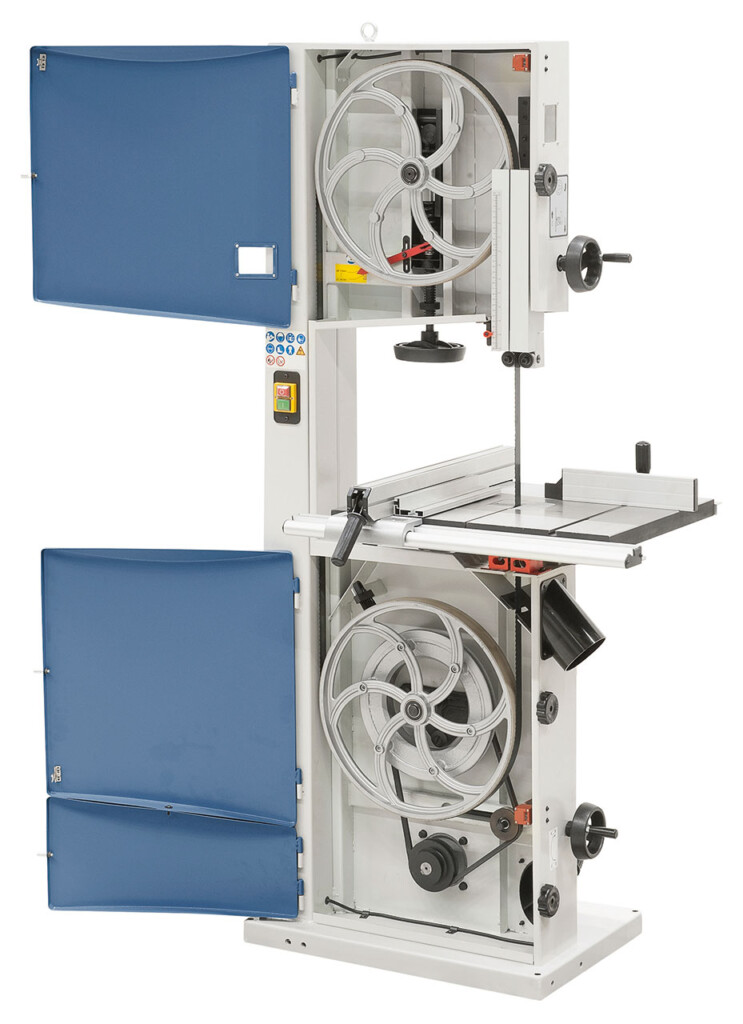

- Dynamisch ausgewuchtete Laufräder sorgen für einen ruhigen Lauf
- Schnittgeschwindigkeit mittels Keilriemen auf das jeweilige Werkstück einstellbar
- Einstellung der gewünschten Schnitthöhe erfolgt über ein Handrad und ist mittels mm-Skala ablesbar
- Arbeitstisch mit geschliffener Oberfl äche und T-Nut für den Gehrungsanschlag

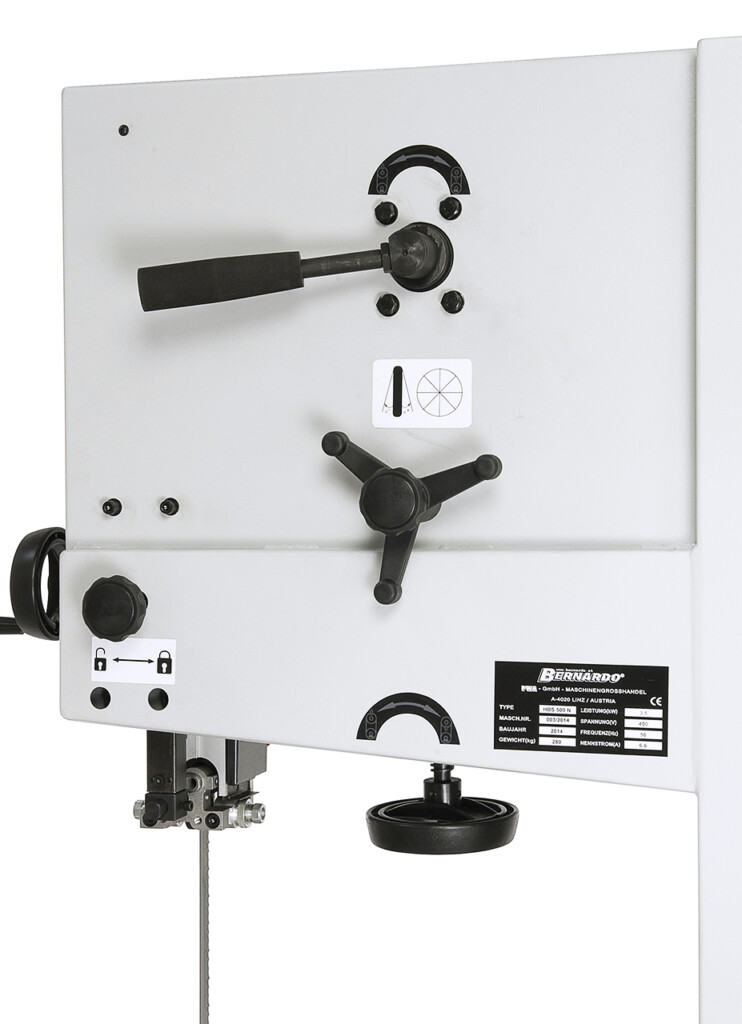

- Einfacher Sägebandwechsel mittels Schnellspannhebel an der Rückseite

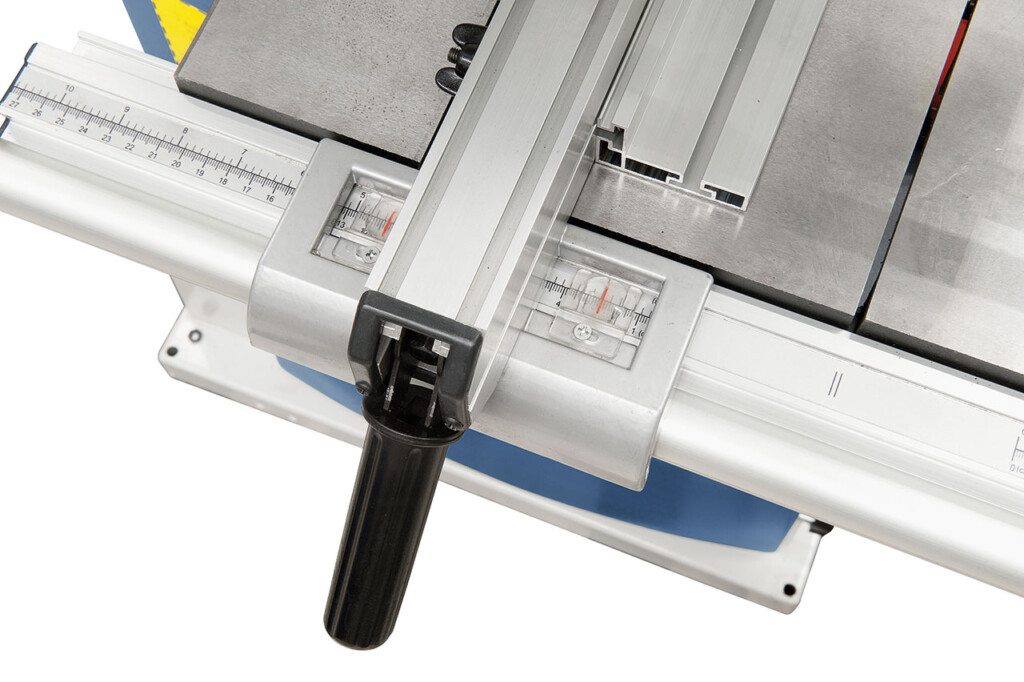

- Präzise geführter Längsanschlag aus Aluminium, abnehmbar in jeder Position
- Sichtfenster an der Vorderseite erleichtert das Ablesen der Bandspannung

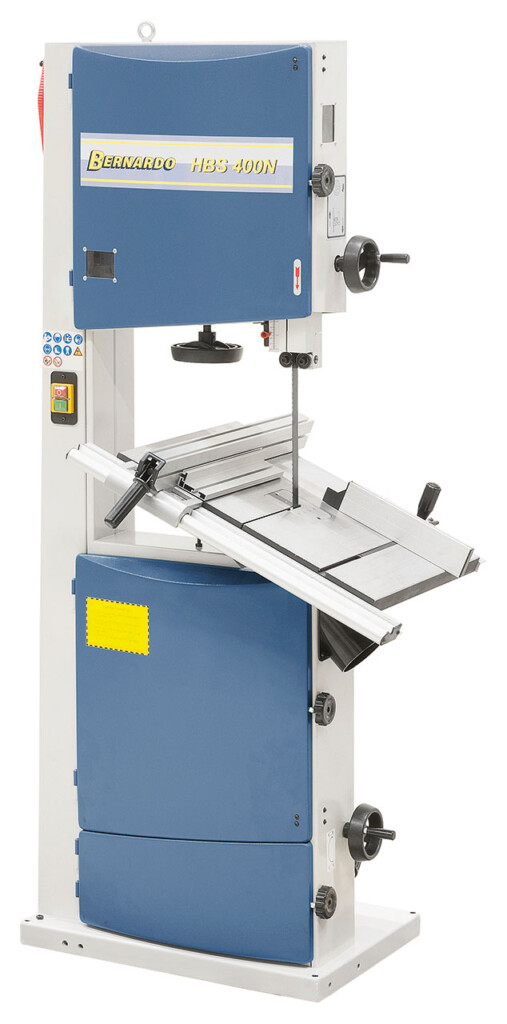

- Großdimensionierter Sägetisch aus Grauguss, schwenkbar von -5° bis +45°
- Leistungsstarker Antriebsmotor ermöglicht auch die Bearbeitung größerer Blöcke und Balken
Technische Spezifikationen Bernardo Holzbandsäge HBS 400 N / 230 V *
|
Schnittbreite |
410 mm |
|
Schnitthöhe |
260 mm |
|
Sägebandabmessung |
3345 x 25 x 0,6 - 3 ZpZ |
|
Sägebandbreiten |
9,5 - 37 mm |
|
Schnittgeschwindigkeit |
420 / 840 m/min |
|
Tischabmessung |
450 x 560 mm |
|
Tischhöhe |
890 mm |
|
Sägetischneigung |
-5 bis +45° |
|
Absauganschluss Ø |
2x 100 mm |
|
Motor-Abgabeleistung S1 100% |
2,2 kW (3,0 PS) |
|
Motor-Aufnahmeleistung S6 40% |
3,0 kW (4,0 PS) |
|
Spannung |
230 V |
|
Maschinenabmessung (B x T x H) |
875 x 740 x 1740 mm |
|
Gewicht ca. |
132 kg |
Lieferumfang
- Sägeband
- Längsanschlag mit Lupe
- Gehrungsanschlag
- Antriebsräder aus Aluminium
- Kugelgelagerte Sägebandführung
- Motor inkl. Bremse
- Schiebestock
- Bedienwerkzeug
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
