Bernardo Holzbandsäge HBS 500 N / 400 V *
<p>Unser Topmodell HBS 500 N ist die ideale Maschine für den ambitionierten Heimwerker. Weiteres ermöglicht diese Maschine einen schnellen Sägebandwechsel mittels Schnellspannhebel.</p>

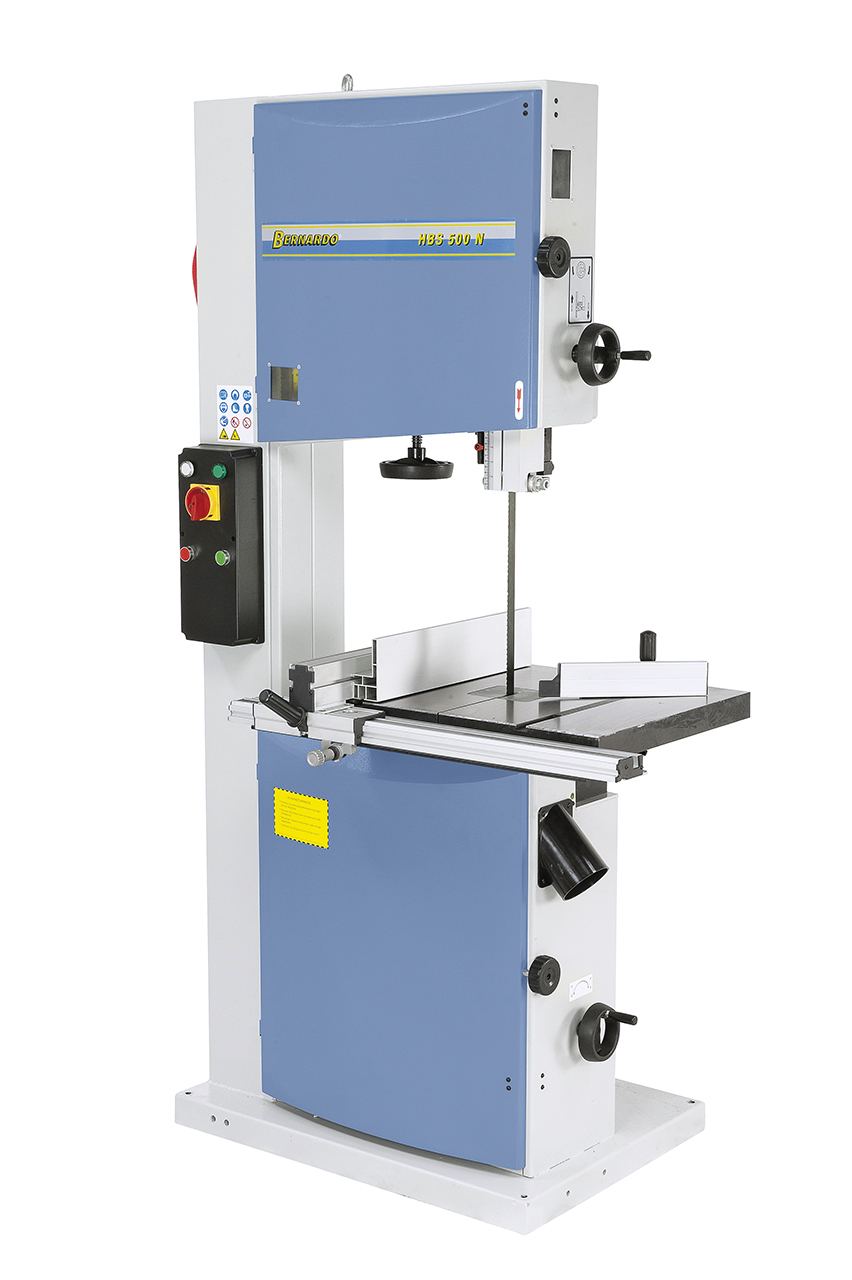

Die HBS 500 N, unser Topmodell für ambitionierte Heimwerker, bietet eine Schnittbreite von 500 mm, Schnitthöhe von 350 mm und eine Schnittgeschwindigkeit von 1320 m/min. Sie verfügt über ein Sägeband mit den Abmessungen 4100 x 25 x 0,6 - 3 ZpZ, einen einstellbaren Sägetisch und einen leistungsstarken Motor mit einer Abgabeleistung von 3,5 kW. Außerdem ermöglicht sie einen schnellen Sägebandwechsel mittels Schnellspannhebel.
Eigenschaften Bernardo Holzbandsäge HBS 500 N / 400 V *

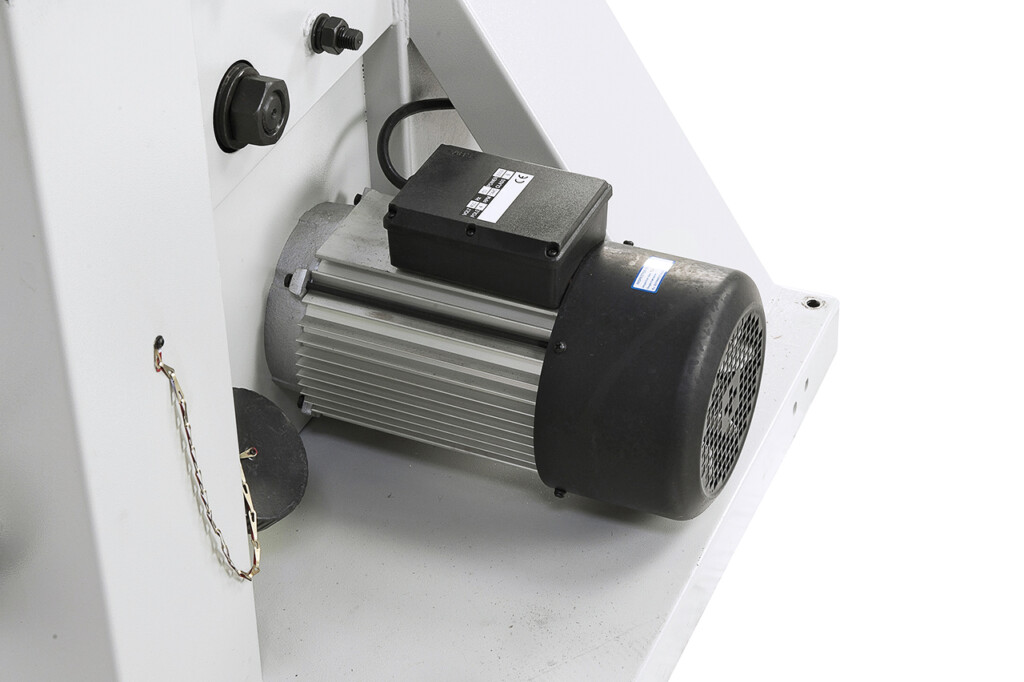

- Leistungsstarker Antriebsmotor ermöglicht auch die Bearbeitung größerer Blöcke und Balken
- Einstellung der gewünschten Schnitthöhe erfolgt über ein Handrad und ist mittels mm-Skala ablesbar

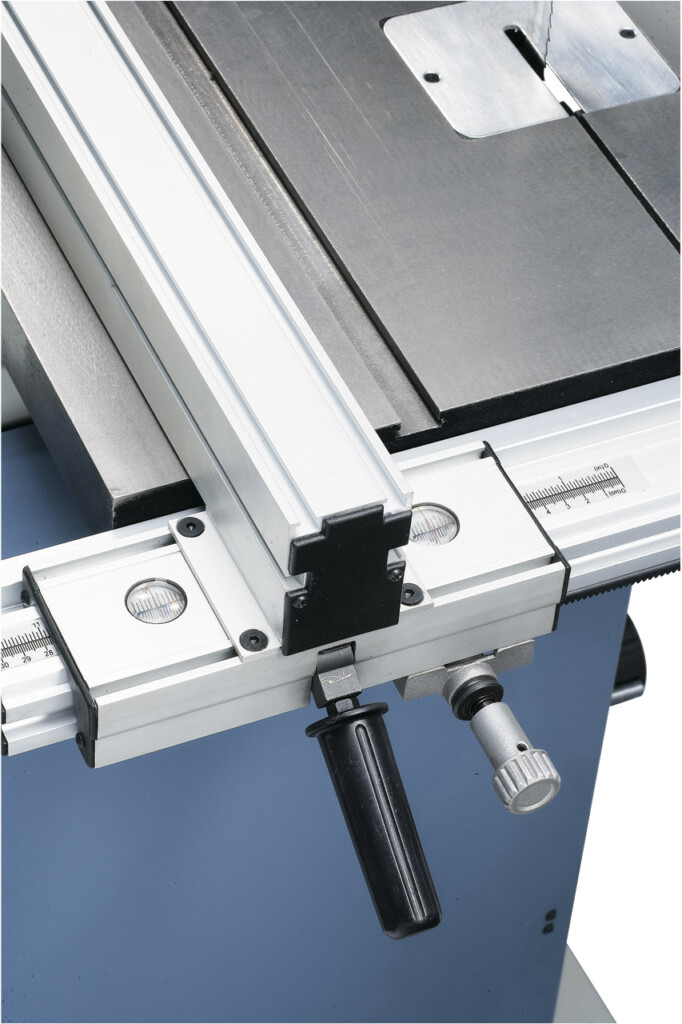

- Präzise geführter Längsanschlag aus Aluminium, abnehmbar in jeder Position

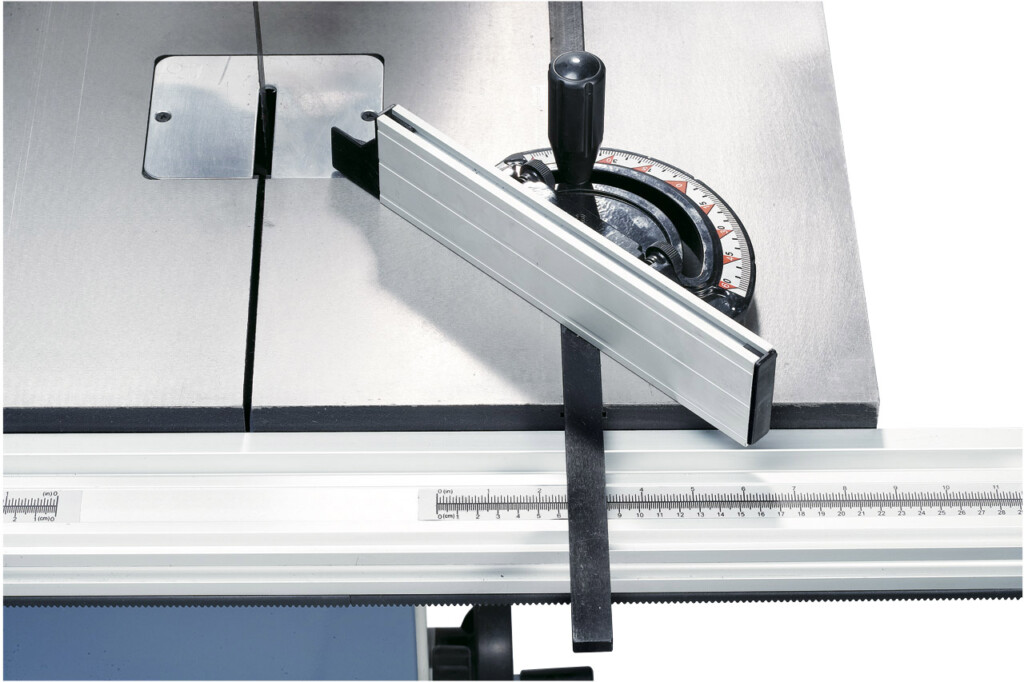

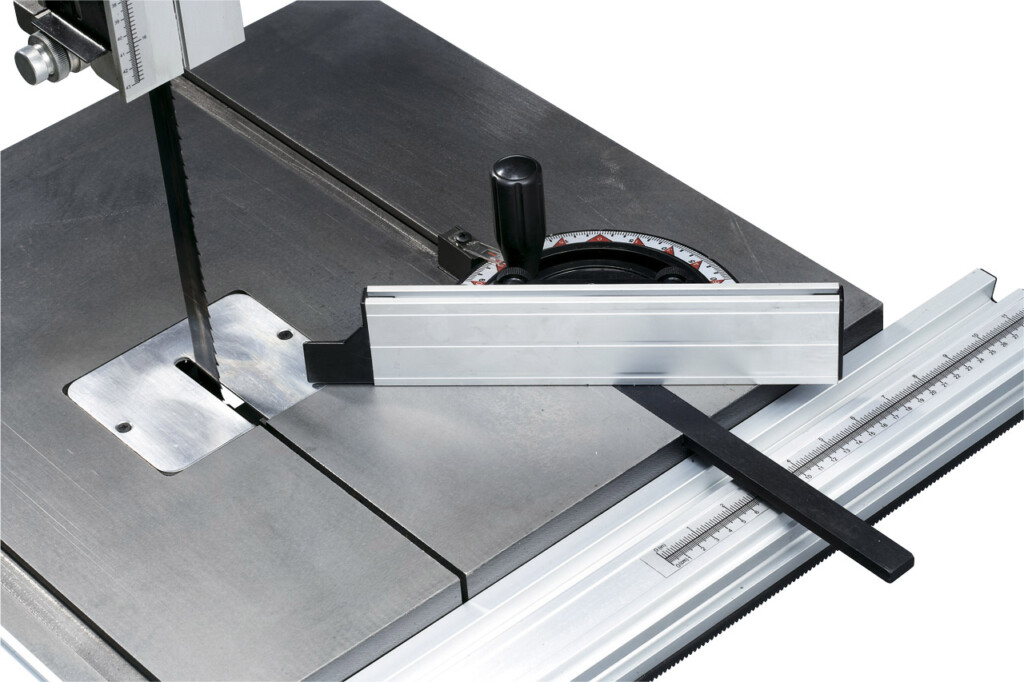

- Arbeitstisch mit geschliffener Oberfläche und T-Nut für den Gehrungsanschlag

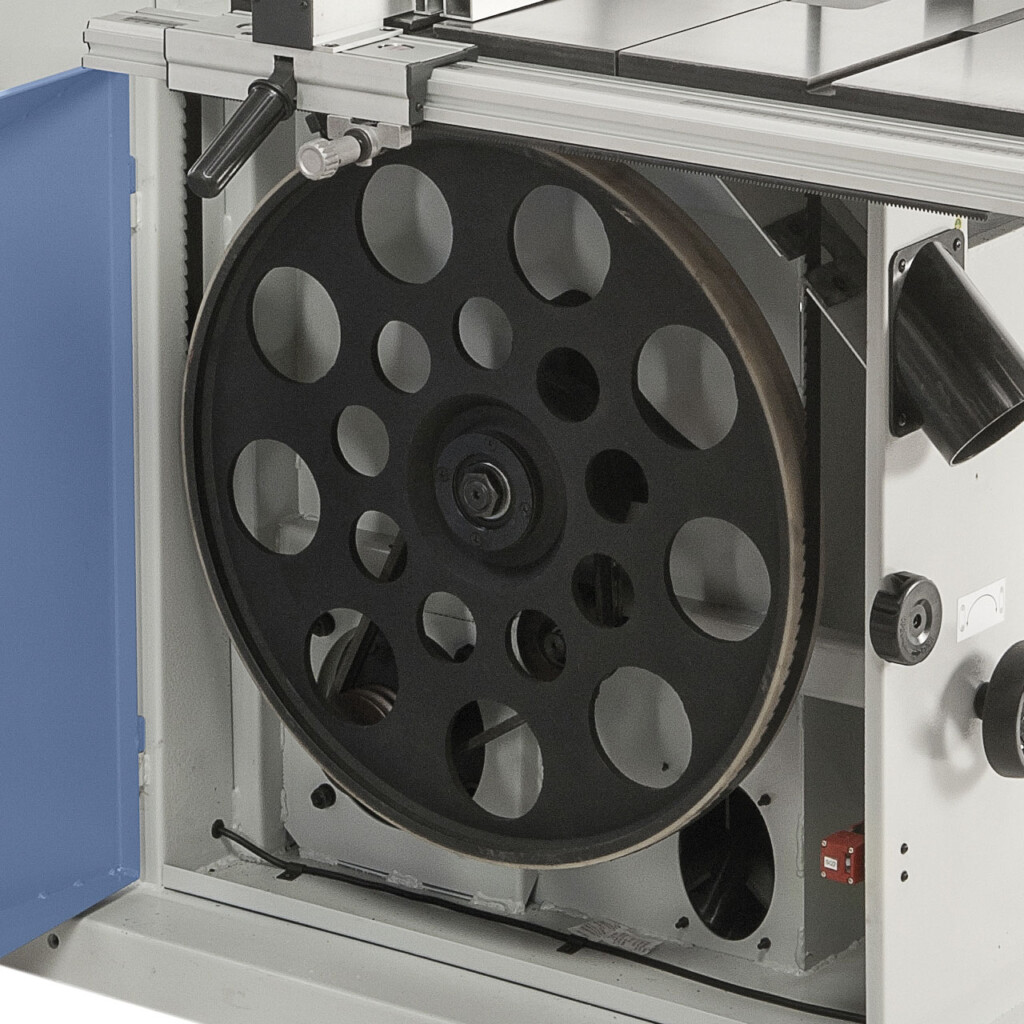

- Dynamisch ausgewuchtete Laufräder sorgen für einen ruhigen Lauf

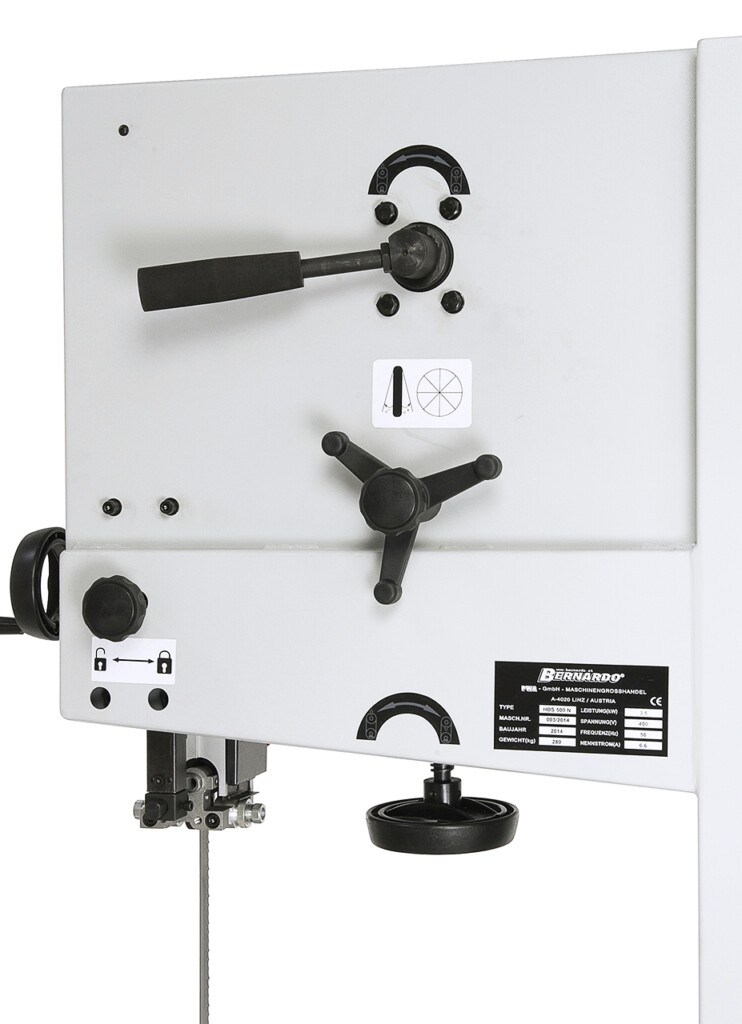

- Einfacher Sägebandwechsel mittels Schnellspannhebel an der Rückseite

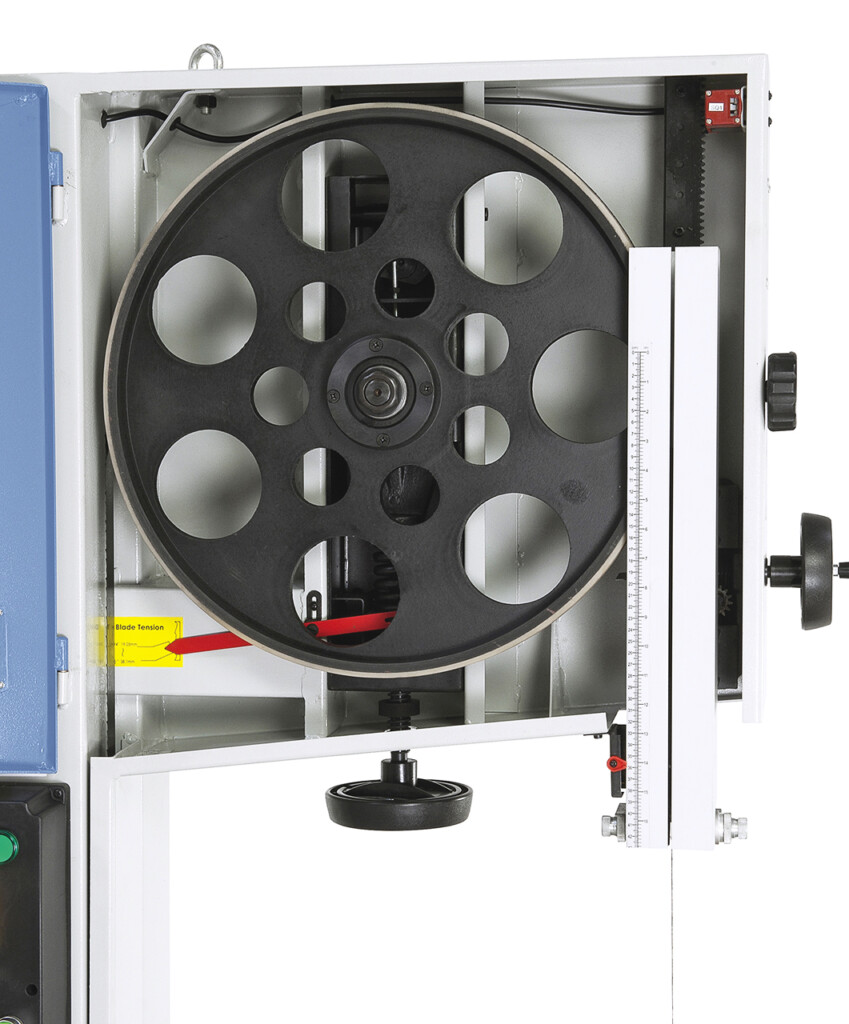

- Sichtfenster an der Vorderseite erleichtert das Ablesen der Bandspannung

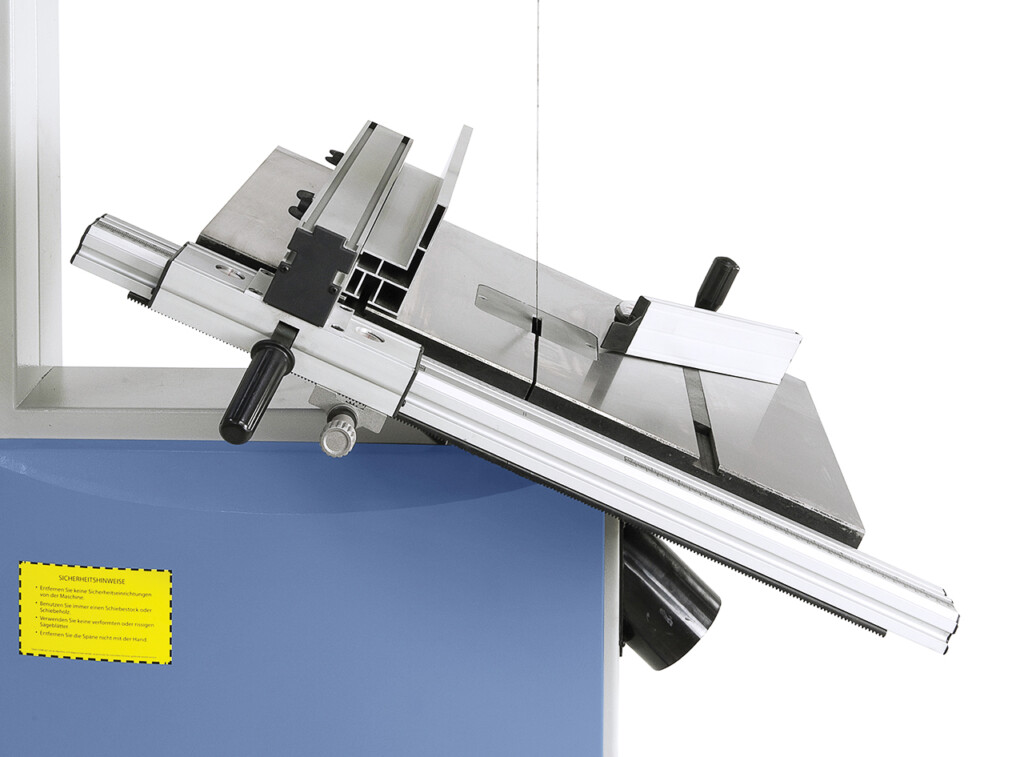

- Großdimensionierter Sägetisch aus Grauguss, schwenkbar von -5° bis +45°
Technische Spezifikationen Bernardo Holzbandsäge HBS 500 N / 400 V *
|
Schnittbreite |
500 mm |
|
Schnitthöhe |
350 mm |
|
Sägebandabmessung |
4100 x 25 x 0,6 - 3 ZpZ |
|
Sägebandbreiten |
19 - 38 mm |
|
Schnittgeschwindigkeit |
1320 m/min |
|
Tischabmessung |
500 x 640 mm |
|
Tischhöhe |
920 mm |
|
Sägetischneigung |
-5° bis 45° |
|
Absauganschluss Ø |
2x 100 mm |
|
Motor-Abgabeleistung S1 100% |
3,5 kW (4,7 PS) |
|
Motor-Aufnahmeleistung S6 40% |
4,8 kW (6,5 PS) |
|
Spannung |
400 V |
|
Maschinenabmessung (B x T x H) |
1120 x 950 x 2000 mm |
|
Gewicht ca. |
280 kg |
Lieferumfang
- Sägeband
- Längsanschlag mit Lupe
- Gehrungsanschlag
- Antriebsräder aus Grauguss

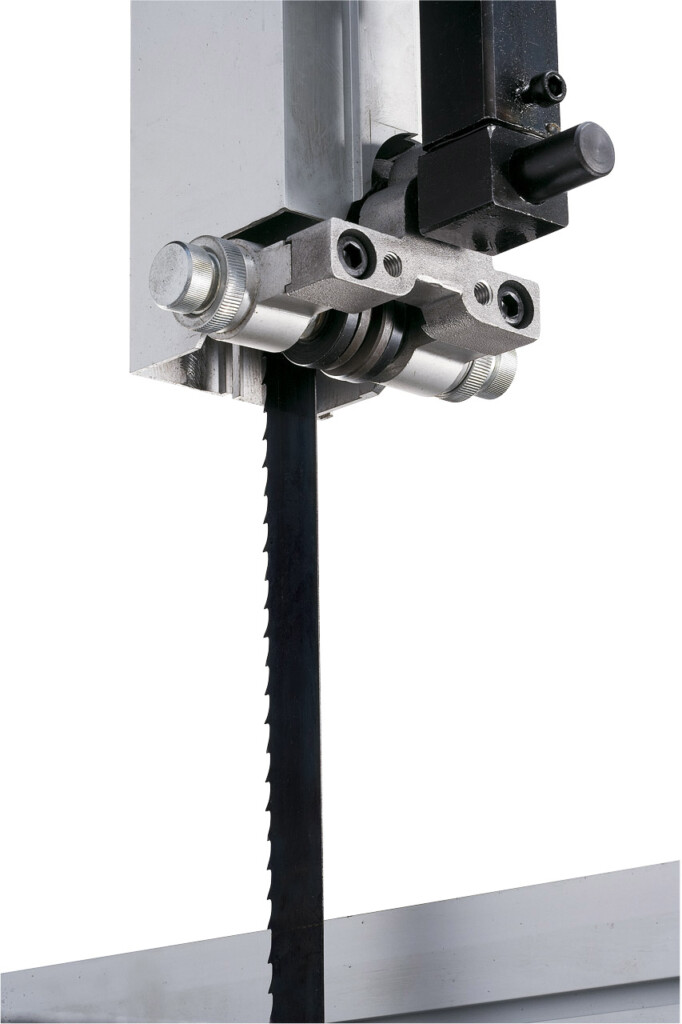

- Präzisions-3-Rollen-Sägebandführung
- Motor inkl. Bremse
- Schiebestock
- Bedienwerkzeug
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
