Bernardo Tischkreissäge TK 250 Top / 230 V
Bernardo Tischkreissäge TK 250 Top / 230 V
✓ Ideal zum schnellen Bearbeiten kleiner Werkstücke
✓ Hohe Schnittleistung und Präzision
✓ Geringer Platzbedarf dank Rolltisch
✓ Umfangreiche Grundausstattung
✓ Optimales Preis-Leistungsverhältnis
Ursprünglicher Preis war: 1.428,00 €1.297,10 €Aktueller Preis ist: 1.297,10 €.
Nicht vorrätig
Bernardo Tischkreissäge TK 250 Top / 230 V
<p>Die Tischkreissäge TK 250 Top ist das ideale Modell zum schnellen Bearbeiten von kleinen Werkstücken. Durch den serienmäßigen Rolltisch vereint diese Maschine hohe Schnittleistung und große Präzision bei geringem Platzbedarf. Die umfangreiche Grundausstattung <br />und die flexiblen Einsatzmöglichkeiten bieten dem professionellen Anwender ein optimales Preis-Leistungsverhältnis.</p>
Die Tischkreissäge TK 250 Top ist ein kompaktes, hochleistungsfähiges Modell, ideal für die schnelle Bearbeitung kleiner Werkstücke. Mit einem Rolltisch, einer Tischabmessung von 635 x 420 mm und einer maximalen Schnitthöhe von 75/65 mm bietet die Säge Präzision und Leistung bei kleinem Platzbedarf. Zudem zeichnet sie sich durch eine umfangreiche Grundausstattung und flexible Einsatzmöglichkeiten aus, die ein optimales Preis-Leistungsverhältnis für professionelle Anwender bieten.
Eigenschaften Bernardo Tischkreissäge TK 250 Top / 230 V
- Der Gehrungsanschlag kann rechts oder links vom Sägeblatt geführt werden und ist für Winkelschnitte bis 45° einsetzbar
- Starker Antriebsmotor für konstante Schnittgeschwindigkeit, auch bei 75 mm Schnitthöhe
- Bessere Schnittführung am Längsanschlag durch nach links schwenkbares Sägeblatt
- Großer Maschinentisch aus Grauguss, plangenau bearbeitet und geschliffen
- Lieferumfang komplett mit Gehrungsanschlag und Sägeblatt
- Inklusive Längsanschlag zum Sägen von schmalen und dünnen Werkstücken
- Schrägverstellung des Sägeaggregates bis 45° mittels Handrad
- Serienmäßig mit Tischverbreiterung zum Auflegen von großen Platten
- Maschinenkörper bestehend aus einer verwindungssteifen Stahl-Graugusskonstruktion
Technische Spezifikationen Bernardo Tischkreissäge TK 250 Top / 230 V
|
TischabAmessung |
635 x 420 mm |
|
Rolltisch |
400 x 250 mm |
|
Verfahrweg Rolltisch |
925 mm |
|
Max. Sägeblattdurchmesser |
254 mm |
|
Max. Schnitthöhe 90° / 45° |
75 / 65 mm |
|
Schnittbreite am Parallelanschlag |
710 mm |
|
Tischhöhe |
870 mm |
|
Tischverbreiterung |
635 x 575 mm |
|
Drehzahl Hauptsägeblatt |
4750 U/min |
|
Absauganschluss Ø |
100 mm |
|
Motor-Abgabeleistung S1 100% |
2,2 kW (3,0 PS) |
|
Motor-Aufnahmeleistung S6 40% |
3,0 kW (4,0 PS) |
|
Spannung |
230 V bzw. 400 V |
|
Maschinenabmessung (B x T x H) |
1500 x 1210 x 1080 mm |
|
Gewicht ca. |
114 kg |
Lieferumfang
- HM-Sägeblatt 254 x 2,8 x 30 mm / Z24

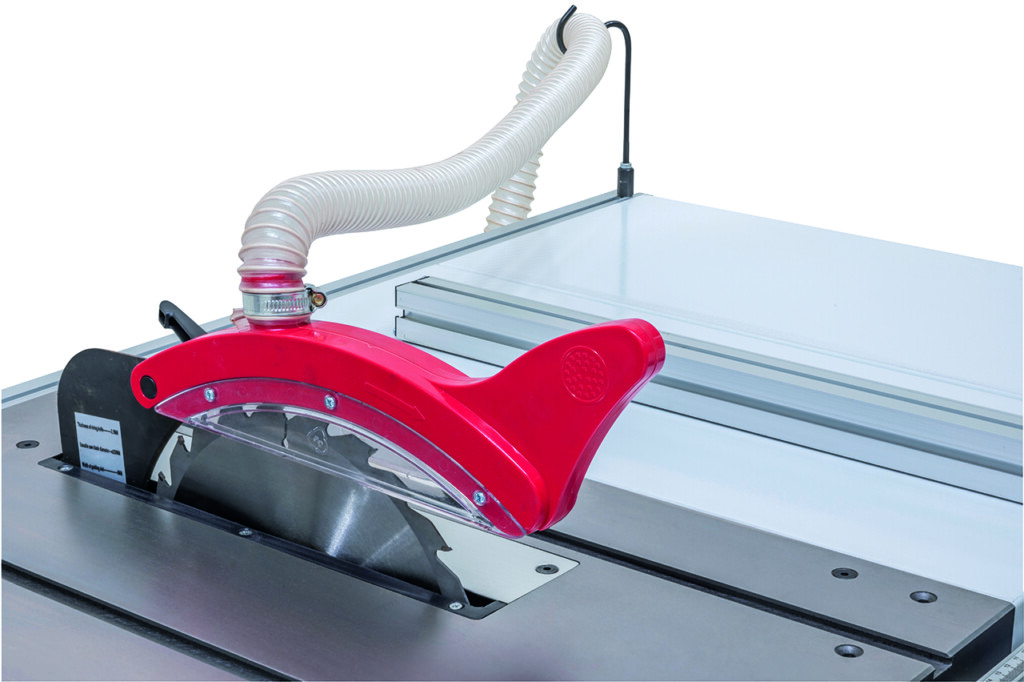

- Sägeblattschutz mit Absaughaube
- Gehrungsanschlag
- Tischverbreiterung
- Aluminiumanschlag mit Anschlagklappe
- Rolltisch
- Untergestell
- Bedienwerkzeug
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
