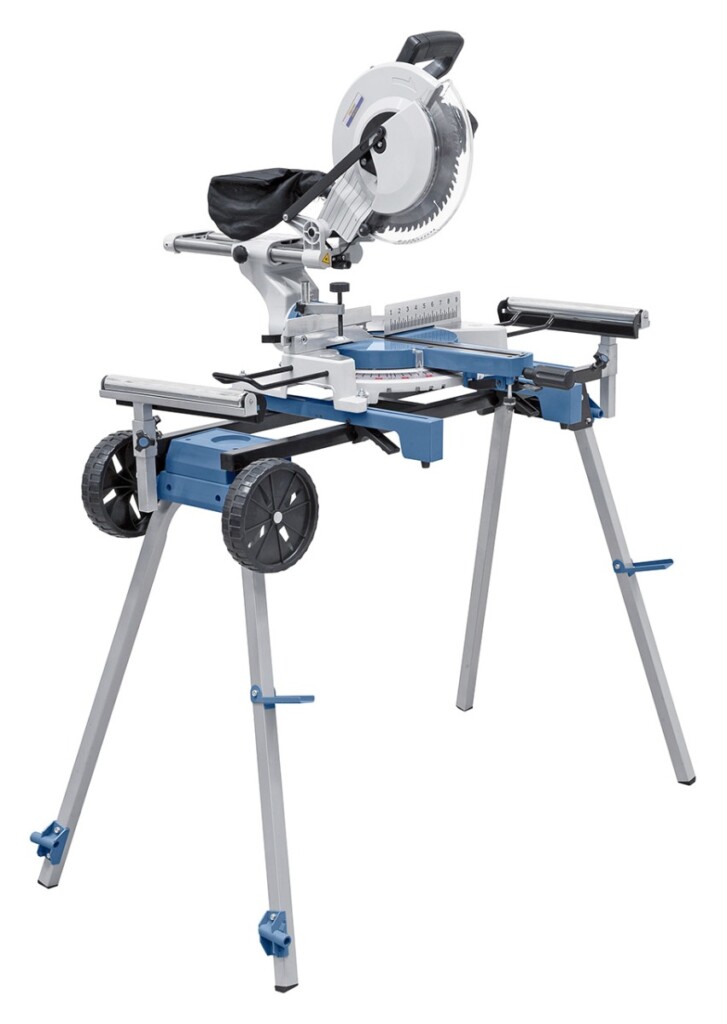

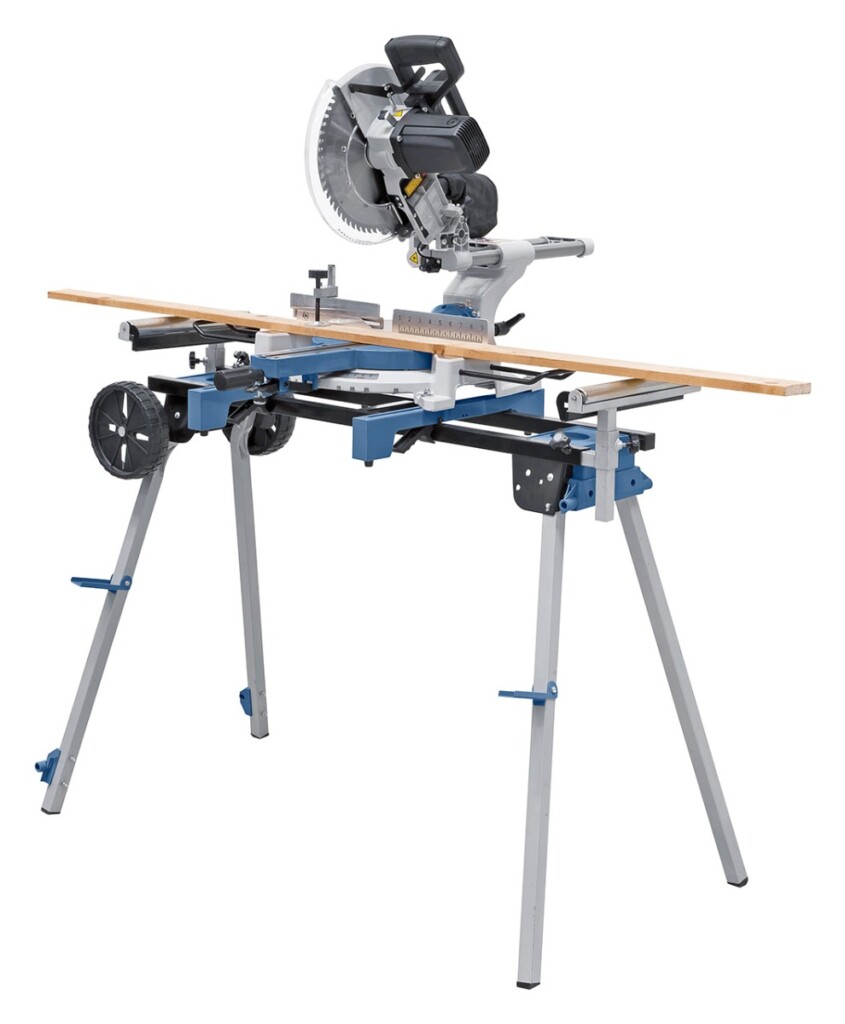

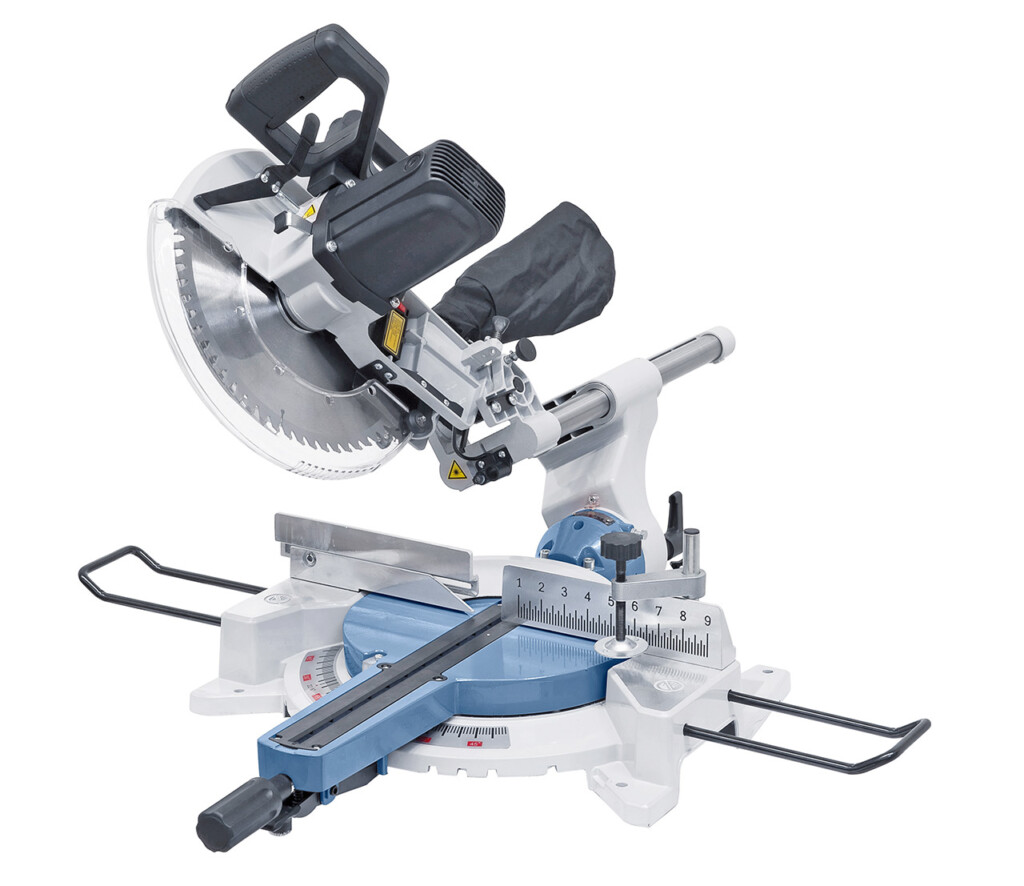

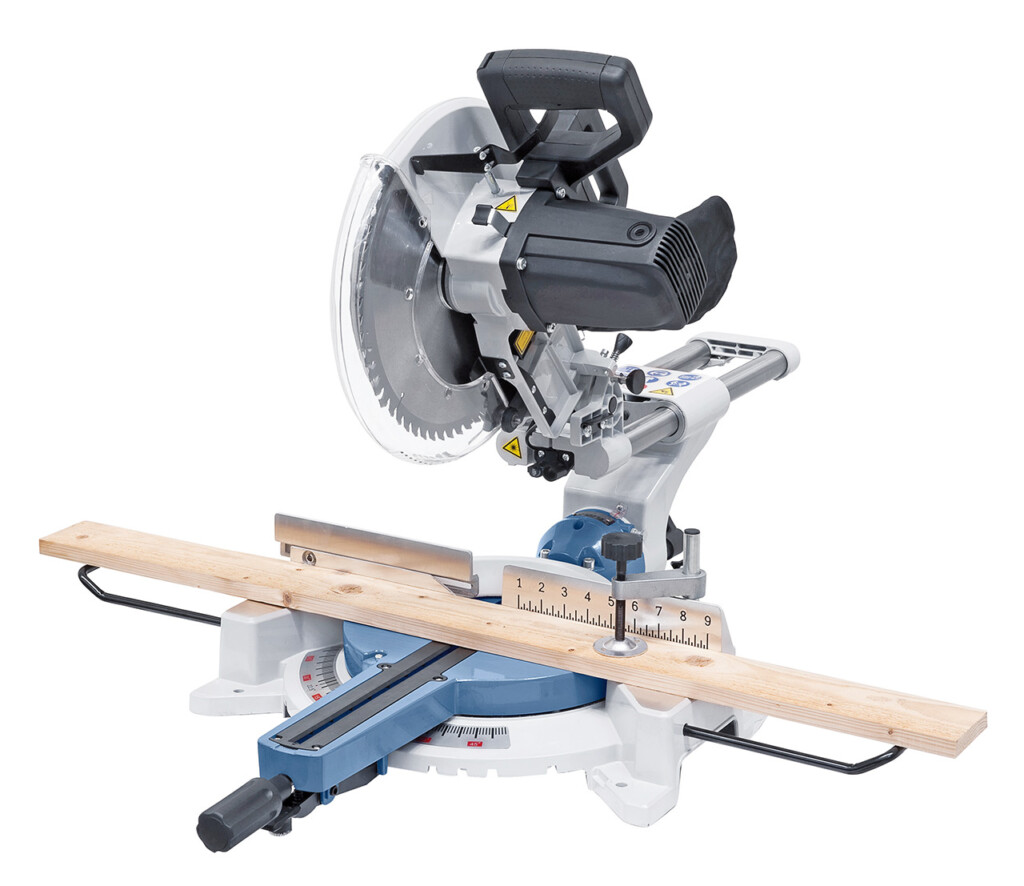

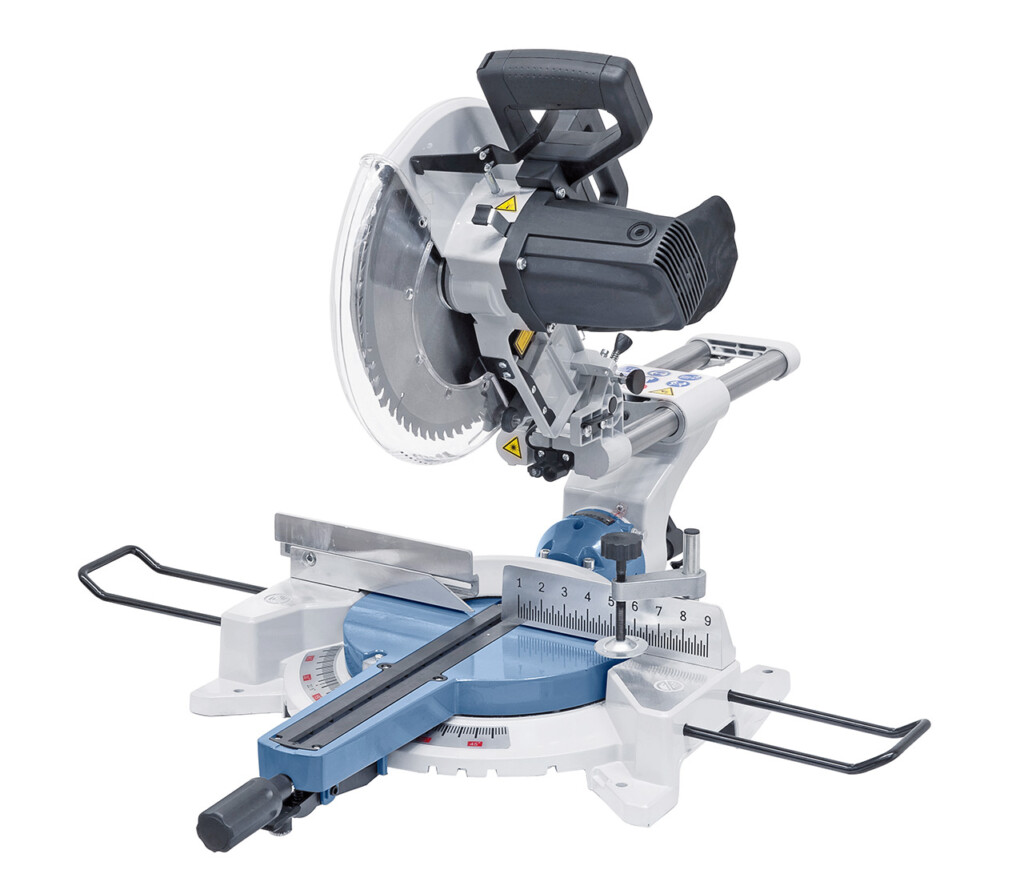

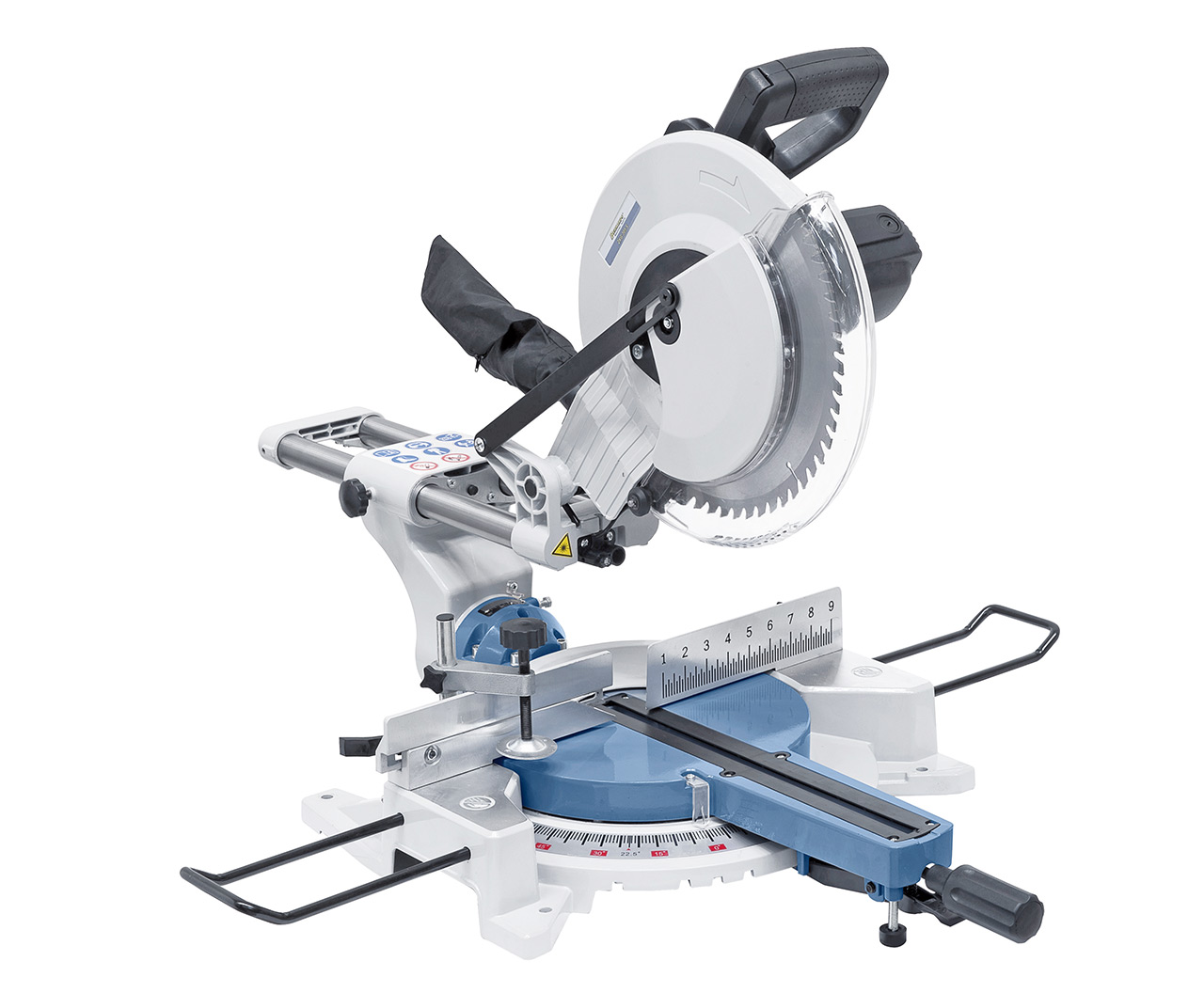

Bernardo Zug-, Kapp- und Doppelgehrungssäge ZKG 305 S / 230 V
Bernardo Zug-, Kapp- und Doppelgehrungssäge ZKG 305 S / 230 V
✓ Leistungsstark für Kapp-, Neigungs-, Gehrungsschnitte
✓ Große Schnittbreite von 305 mm

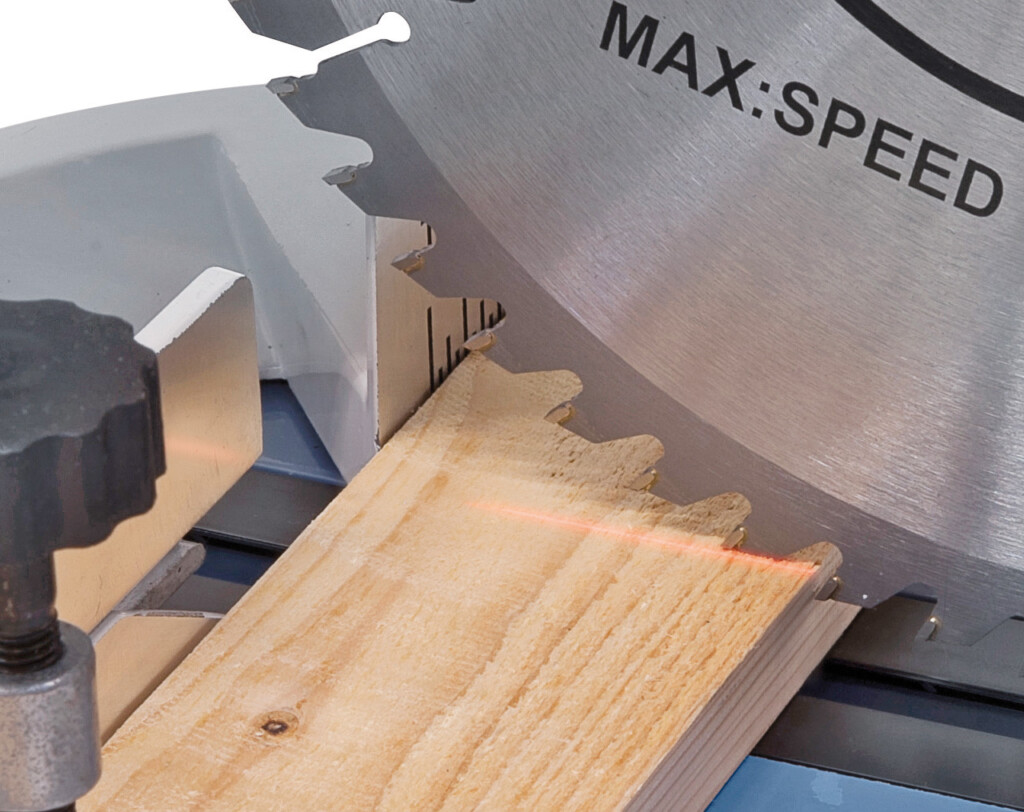

✓ Präzise Schnitte dank Linear-Lasereinrichtung
✓ Hohe Anschlagschienen für sicheres Fixieren
✓ Ideal für den Profi-Heimwerker.
Ursprünglicher Preis war: 270,48 €245,69 €Aktueller Preis ist: 245,69 €.
Vorrätig
Optionales Zubehör …

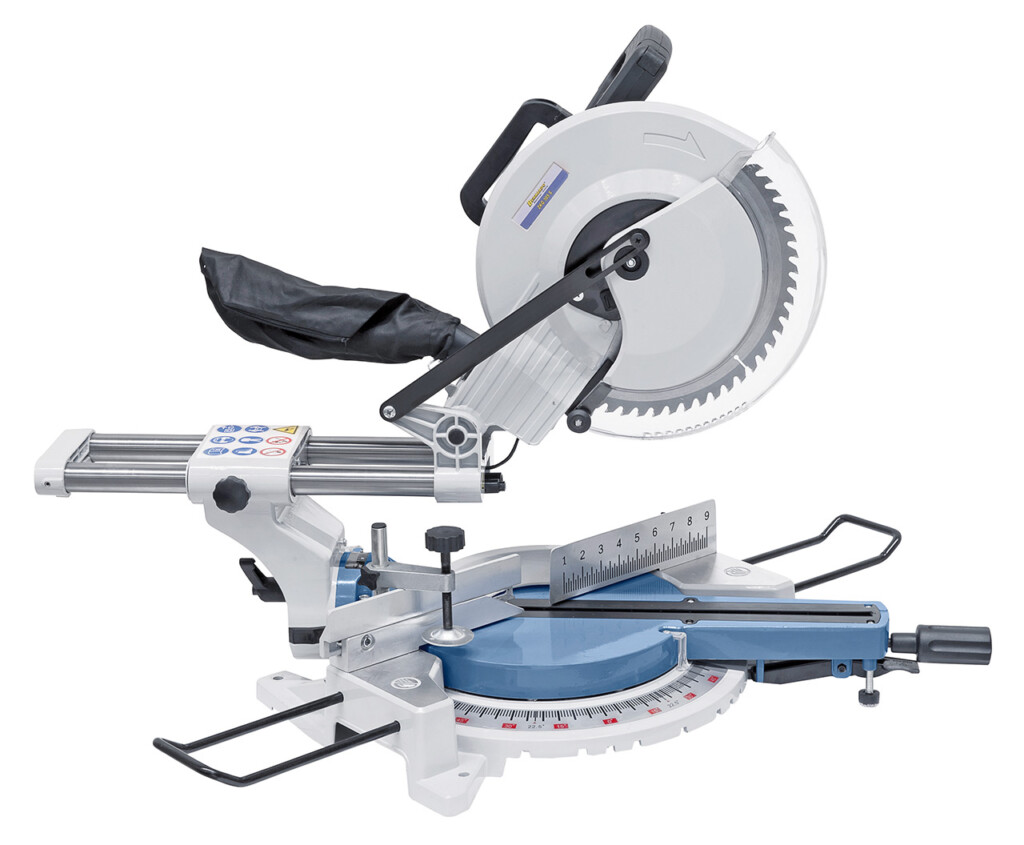

Bernardo Zug-, Kapp- und Doppelgehrungssäge ZKG 305 S / 230 V
<p class="p1"><span class="s1">Die leistungsstarke ZKG 305 S kann für Kapp-, Neigungs-, und Gehrungsschnitte verwendet werden. Durch die besonders große Schnittbreite von 305 mm, der Linear-Lasereinrichtung für präzise Schnitte und den hohen Anschlagschienen für sicheres Fixieren der Werkstücke, ist dieses Modell ideal für den Profi-Heimwerker geeignet.</span></p>
Die ZKG 305 S ist eine leistungsstarke Säge mit einem Sägeblattdurchmesser von 305 mm und einer Leerlaufdrehzahl von 4800 U/min. Sie eignet sich ideal für Profi-Heimwerker und kann für Kapp-, Neigungs- und Gehrungsschnitte verwendet werden. Mit einer Schnittbreite von 305 mm, einer Motorleistung von 1,8 kW und einer Spannung von 230 V bietet sie präzise und effiziente Schnittergebnisse. Sie verfügt über eine Linear-Lasereinrichtung, eine hohe Anschlagschiene und ist leicht transportierbar mit einem Gewicht von 20 kg.
Eigenschaften Bernardo Zug-, Kapp- und Doppelgehrungssäge ZKG 305 S / 230 V
- Geeignet zum Schneiden von Holz, Kunststoffen und NE-Metallen
- Präzise Doppelsäulenführung für leichte und gleichmäßige Zugbewegung
- Durchzugsstarker Antriebsmotor für beste Schnittergebnisse auch bei längerer Belastung
- Serienmäßiges HM-Sägeblatt (60 Zähne) für hohe Schnittqualität und ausreißfreie Schnitte
- Beidseitige Tischverbreiterung zum Auflegen von längeren Werkstücken
- Zum Schneiden von Nuten mit integrierter Schnitttiefenbegrenzung ausgestattet
- Beim Hochklappen der Sägeeinheit wird das Sägeblatt automatisch verdeckt
- Einsetzbar für Kapp-, Neigungs-, und Gehrungsschnitte
- Serienmäßig mit Absaugmöglichkeit direkt an der Sägeeinheit
- Einfacher und schnelle Sägeblattwechsel mittels Arretierung

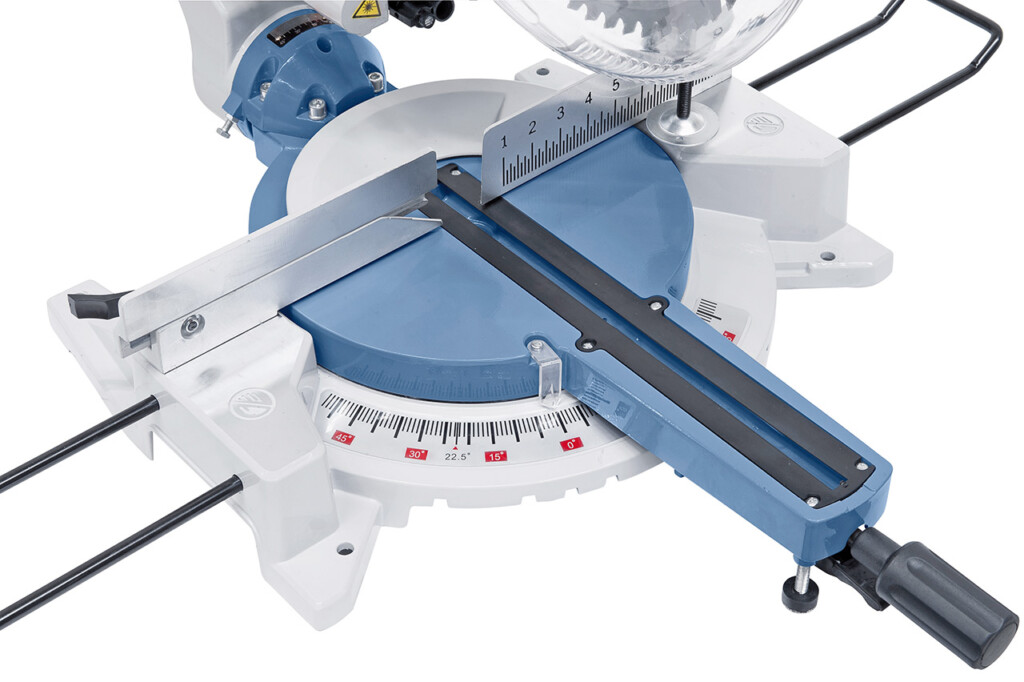

- Drehteller mit Einrastfunktion bei 0° / 15° / 22,5° / 30° / 45°
- Geringes Eigengewicht, daher leicht transportierbar
- Neigungs-, Gehrungs- und Schnittbreitenskala leicht einsehbar
Technische Spezifikationen Bernardo Zug-, Kapp- und Doppelgehrungssäge ZKG 305 S / 230 V
|
Sägeblattdurchmesser x Bohrung |
305 x 30 mm |
|
Leerlaufdrehzahl |
4800 U/min |
|
Schnittbereich |
|
|
Gerade bei 90° / 90° |
305 x 105 mm |
|
Gehrung bei 45° rechts / links* |
210 x 105 mm |
|
Neigungsschnitt bei 45° links** |
305 x 50 mm |
|
Doppelgehrungsschnitt bei 45° links |
210 x 50 mm |
|
Motorleistung |
1,8 kW (2,4 PS) |
|
Spannung |
230 V |
|
Maschinenabmessung (B x T x H) |
910 x 1080 x 670 mm |
|
Gewicht ca. |
20 kg |
* Drehteller
** Sägeaggregat
Lieferumfang

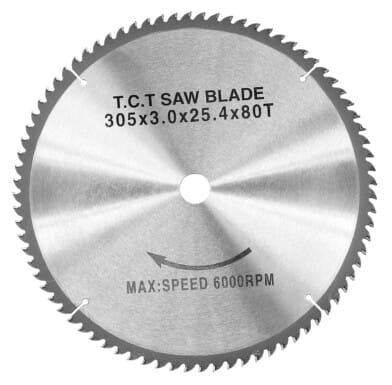

- HM-Sägeblatt 305 x 2,8 x 30 mm / Z60
- Tischverbreiterung
- Linear-Lasereinrichtung
- Spänefangsack

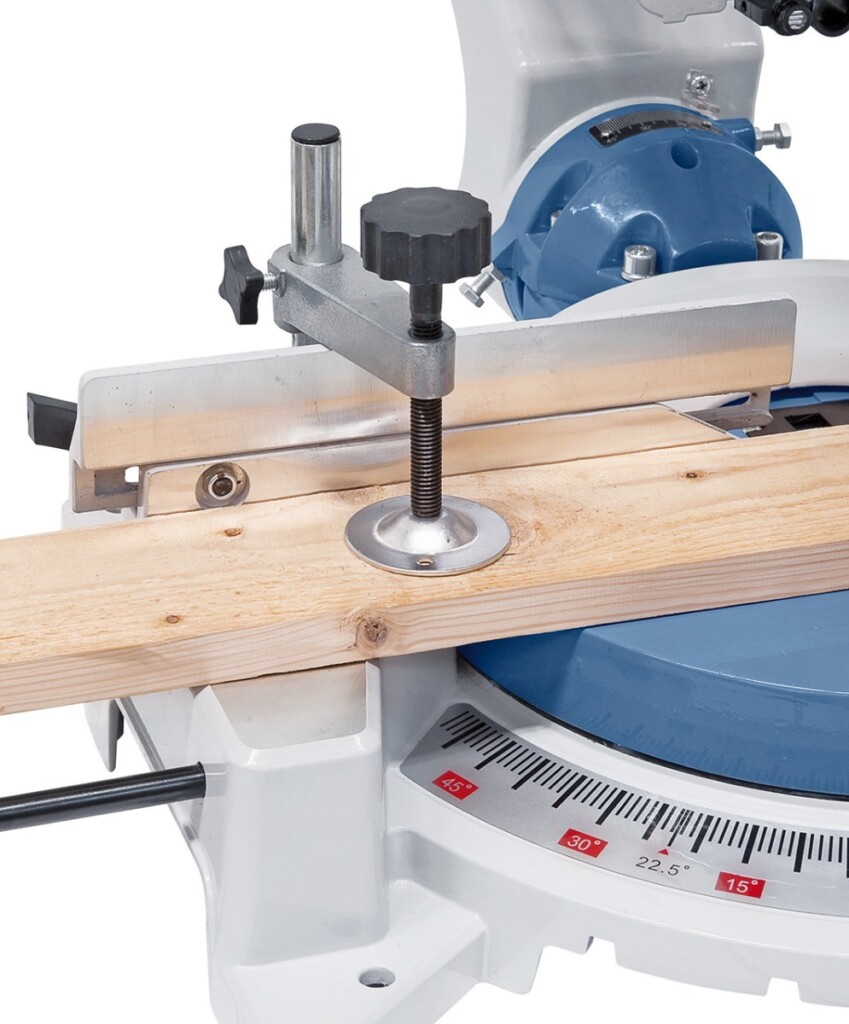

- Niederhalter
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
