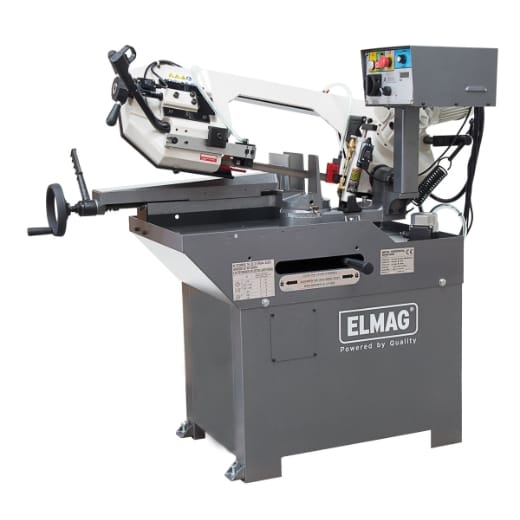

Elmag Gehrungs-Bandsägemaschine Modell CY260-2GN VARIO
Elmag Gehrungs-Bandsägemaschine Modell CY260-2GN VARIO
“”
Ursprünglicher Preis war: 7.605,00 €5.577,00 €Aktueller Preis ist: 5.577,00 €.
Vorrätig
Zusatzinformationen
| Gewicht | 216 kg |
|---|
Optionales Zubehör …
Elmag Gehrungs-Bandsägemaschine Modell CY260-2GN VARIO
Vorteile Elmag Gehrungs-Bandsägemaschine Modell CY260-2GN VARIO
- Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
- Automatik für Einzel- und Serienschnitt
- Einfacher Betriebsartenwechsel - A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
- Stufenlos einstellbarer Sägerahmenvorschub - mit hydraulischer Absenkautomatik ABV mit Regelventil
- Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke - Schnellspannschraubstock SSS mit Handrad
- Präzises Spannen mit einer Hebeldrehung - mit Schnellspannhebel
- Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
- Rasche Gehrungseinstellung 0-60° - mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
- Kräftiger Sägebandantrieb 750 W
- Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
- Zweistufenschaltung für Schnittgeschwindigkeiten von 40 und 80 m/min für harte und weiche Werkstoffe
- Optimale Sägebandkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
- Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
- Einfacher Sägebandwechsel, konstante Spannung - stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
- Sichere Sägebandführung - Spannlager vorne zum Werkstück verstellbar
- Enge Führung des Sägebands - präzise einstellbare Spannlager mit Exzenterachse
- Sauber - mit Greifschutz hinten als Späneabstreifer
- Betriebssicher - Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF - Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
- Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
Gehrungsbandsägen
Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).
Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).
CY-Modelle - DAS ist Leistung
Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.
Serienausstattung
- CY Metall-Bandsägemaschine
- Absenkautomatik mit Regelventil
- Schnellspannschraubstock
- Schnellspannhebel
- Stangensperre mit Materialanschlag
- Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Ölbad für Dauerschmierung

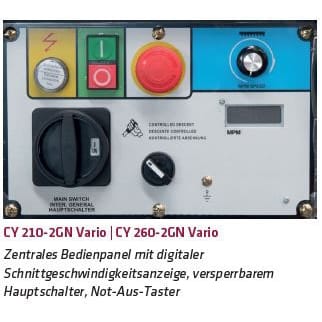

- Zentrales Bedienpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Tellerfederpaket
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer/Greifschutz
- Spänebürste
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Baubetriebe
Technische Spezifikationen Elmag Gehrungs-Bandsägemaschine Modell CY260-2GN VARIO
| Rundrohr Schnittbereich bei 0° | Max. 230mm |
| Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 150mm |
| Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 90mm |
| Vierkantrohr Schnittbereich bei 0° | Max. 220mm |
| Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 145mm |
| Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 85mm |
| Rechteckrohr Schnittbereich bei 0° | Max. 245x160mm |
| Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 200x140mm |
| Sägebandlänge | 2450mm |
| Sägebandhöhe | 27mm |
| Sägebandstärke | 0,9mm |
| Schnittstärke | 1,2mm |
| Schraubstocköffnung max. | 260mm |
| Schnittwinkel | 0 - 60° |
| Drehzahlstufen | stufenlos |
| Schnittgeschwindigkeit | 20 - 85m/min |
| Sägebandantrieb Motorleistung | 1100W |
| Netzanschluss | 400/50V/Hz |
| Einlaufhöhe | 900mm |
| Länge | 1549mm |
| Breite | 737mm |
| Höhe | 1650mm |
| Gewicht | 216kg |
| Ursprungsland | TW |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
