Elmag MACC Metall-Bandsägemaschine SPECIAL 335 CSO
Elmag MACC Metall-Bandsägemaschine SPECIAL 335 CSO
“”
Ursprünglicher Preis war: 9.486,00 €6.956,40 €Aktueller Preis ist: 6.956,40 €.
Nicht vorrätig
Zusatzinformationen
| Gewicht | 365 kg |
|---|
Optionales Zubehör …
Elmag MACC Metall-Bandsägemaschine SPECIAL 335 CSO
Vorteile Elmag MACC Metall-Bandsägemaschine SPECIAL 335 CSO
- Manuellvorschub - händische Vorschubsteuerung mit ERGO-Bedienhebel, ideal für dünnwandiges Material
- Stufenloser Sägerahmenvorschub - mit hydraulischer Absenkautomatik
- Rasches Spannen des Werkstoffs durch Voeinstellung der Spannbacke - Schnellspannschraubstock mit Handrad und Schnellspannhebel
- Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
- Rasche Gehrungseinstellung 45-0-60° - mit Winkelschnellspanner und gut ablesbarer Winkelskala
- Kräftiger Sägebandantrieb 750/1.100 W
- Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
- Zweistufenschaltung für Schnittgeschwinigkeiten 38 und 78 m/min
- Optimale Sägebandkühlung - Kühlmittelkreislaufsystem mit Elektropumpe, Dosierventil und Rücklauffilter, Kühlmittelbehälter im Maschinensockel
- Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionlagern und Spureneinstellung
- Einfacher Sägebandwechsel, permanente Überwachung der Sägebandspannung mit stufenlos einstellbarem Sägebandspanner und Endausschalter SBÜ
- Enge, spielfreie Sägebandführung - Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
- Späneabstreifer und Spänebürste
- Betriebssicher - Sägebandschutz und SBÜ mit Endausschalter, Greifschutze, AutoOFF-Abschaltautoamtik bei Sägeende, Not-Aus, Nullspannungsaulösung, CE-konform

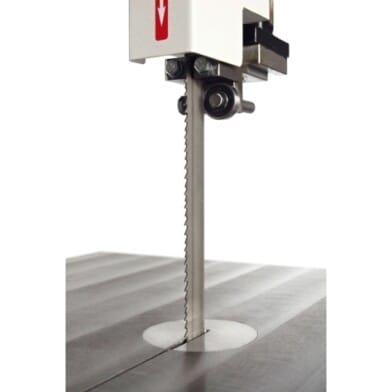

- Pluy&Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt 27x0,9 mm
Very Special - hervorragende Technik
CSO- und M/S-Gehrungsbandsägen überzeugen durch hohe Produktqualität und sehr gute Leistungswerte. Einige Stichworte verdeutlichen ihre Klasse: Ideale Antrieb- und Sägeraddimension, Kompaktgetriebe mit Ölbad für Dauerschmierung, verwindungssteifer Sägerahmen mit Kegelrollenlagern, präzise einstellbare Sägebandführung, hohe Sicherheit durch Überwachung der Sägebandspannung ...
Baugrößen und Schnittqualität
CSO- bzw. M/S-Modelle bieten einen Schnittbereich von 300x170 mm bzw. 400x200 mm und verfügen über zwei Schnittgeschwindigkeiten, 35/71 m/min bzw. 38/77 m/min. Ein Schnittgeschwindigkeitsregler für 20-90 m/min ist als Sonderzubehör erhältlich.
CSO-Modelle sind zur Anpassung des Sägerahmenvorschubs (Absenkgeschwindigkeit) mit einer stufenlos einstellbaren Absenkautomatik ausgestattet.
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Hochbau
- Tiefbau
Serienausstattung
- CSO bzw. M/S-Modell
- ABV Absenkautomatik mit Regelventil
- SSS Schnellspannschraubstock
- Schnellspannhebel
- Stangensperre mit Materialanschlag
- WSS Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Zentrales Bedien- bzw. Steuerpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Stufenlose Drehzahlverstellung 20-90 m/min
Technische Spezifikationen Elmag MACC Metall-Bandsägemaschine SPECIAL 335 CSO
| Rundrohr Schnittbereich bei 0° | Max. 260mm |
| Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 215mm |
| Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 130mm |
| Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung | Max. 225mm |
| Vierkantrohr Schnittbereich bei 0° | Max. 250mm |
| Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 200mm |
| Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 130mm |
| Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung | Max. 100mm |
| Rechteckrohr Schnittbereich bei 0° | Max. 220x330mm |
| Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 160x210mm |
| Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung | Max. 180x180mm |
| Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung | Max. 160x225mm |
| Sägebandlänge | 3010mm |
| Sägebandhöhe | 27mm |
| Sägebandstärke | 0,9mm |
| Schnittstärke | 1,2mm |
| Schraubstocköffnung max. | 0 - 330mm |
| Schnittwinkel | 45-0-60° |
| Drehzahlstufen | 2 |
| Schnittgeschwindigkeit | 1: min. 38 / 2: max. 77m/min |
| Sägebandantrieb Motorleistung | 750 / 1100W |
| Netzanschluss | 400/50V/Hz |
| Einlaufhöhe | 965mm |
| Länge | 1760mm |
| Breite | 1265mm |
| Höhe | 1985mm |
| Gewicht | 365kg |
| Ursprungsland | IT |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
