Elmag Metall-Bandsägemaschine Modell HY 230 VARIO
Elmag Metall-Bandsägemaschine Modell HY 230 VARIO
“”
Ursprünglicher Preis war: 9.333,00 €6.844,20 €Aktueller Preis ist: 6.844,20 €.
Vorrätig
Zusatzinformationen
| Gewicht | 300 kg |
|---|
Elmag Metall-Bandsägemaschine Modell HY 230 VARIO
Vorteile Elmag Metall-Bandsägemaschine Modell HY 230 VARIO
- Stufenlos einstellbarer Sägerahmenvorschub - mit hydraulischer Absenkautomatik mit Regelventil
- Stufenlos einstellbare Schnittgeschwindigkeit 25-75 m/min bei 50 Hz mit Drehregler SGR

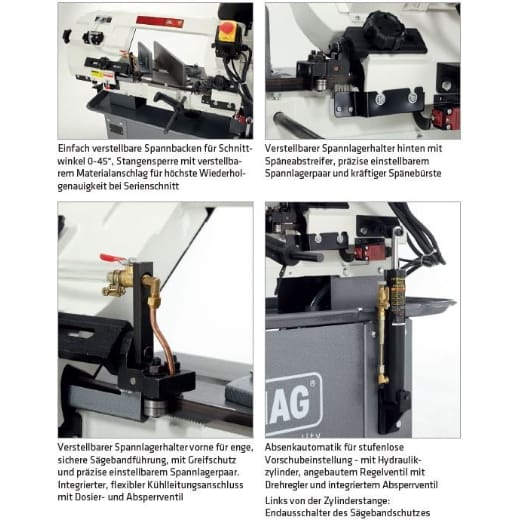

- Schnellspannschraubstock SSS mit Distanzhalter für rasche Spannbackpositionierung
- Handrad für rasches Positionieren: kurze Linksdrehung für Verschieben der Spannbacke, Rechtsdrehung für Spannen des Werkstoffes.
- Stangensperre mit Materialanschlag
- Schnittwinkel 0-45°
- Hochleistungs-Keilriemenantrieb 1.125 W, Getriebe mit Ölbad
- Enge, sichere Sägebandführung - beide Spannlager verstellbar
- Optimale Sägebandkühlung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
- Gleichmäßiger Sägebandlauf: ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung
- Einfacher Sägebandwechsel: Spannen mit Drehgriff
- Spannlagerhalter vorne mit gut ablesbarer Messskala
- Präzise einstellbare Spannlagerpaare für spielfreie Anpassung an das Sägeband
- Sauber: mit Späneabstreifer und Spänebürste
- Betriebssicher: Sägebandschutz mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
- Plug & Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
- Zulassung für Sonderbetriebsart vertikales Schneiden mit aufgestelltem Sägerahmen
Kräftige, mittlere Bandsägen
Ablängmaschinen, auch für Winkelschnitt geeignet: die bewährten HY-Bandsägen mit einachsigem Schwenkrahmen und drehbaren Spannbacken sind in vielen Metallwerkstätten zu finden. Sie bieten eine hervorragende Verarbeitung und eignen sich daher auch als kleine Zuschnittlösung für Industriebetriebe. HY-Modelle sind mit Keilriemenantrieb ausgestattet - ein wirksamer Schutz gegen Überlastung des Sägebandes.
HY 230 - mit Vario-Antrieb
Bewährte, stationäre Bandsäge mit Drehzahlregelung zur Optimierung der Schnittgeschwindigkeit und Durchsatzleistung. Schnittbereich bis max. 410x230 mm.
Serienausstattung
- HY Metall-Bandsägemaschine
- Schnittgeschwindigkeitsregler
- Absenkautomatik mit Regelventil
- Schnellspannschraubstock
- Stangensperre mit Materialanschlag
- Spannbackenwinkel verstellbar
- Hochleistungs-Keilriemenantrieb
- Getriebe mit Ölfüllung
- Ölbad für Dauerschmierung
- Zentrales Bedienpanel
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Tellerfederpaket
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Stahlblechsockel mit Spänewanne
- Spänebehälter
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Baubetriebe
Technische Spezifikationen Elmag Metall-Bandsägemaschine Modell HY 230 VARIO
| Rundrohr Schnittbereich bei 0° | Max. 230mm |
| Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 165mm |
| Vierkantrohr Schnittbereich bei 0° | Max. 230mm |
| Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 105mm |
| Rechteckrohr Schnittbereich bei 0° | Max. 410x230mm |
| Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 225x165mm |
| Sägebandlänge | 3035mm |
| Sägebandhöhe | 27mm |
| Sägebandstärke | 0,9mm |
| Schnittwinkel | 0 - 45° |
| Drehzahlstufen | stufenlos |
| Schnittgeschwindigkeit | 25 - 75m/min |
| Sägebandantrieb Motorleistung | 1125W |
| Netzanschluss | 400/50V/Hz |
| Schalldruckpegel (Stahl) | 71 / 73mm |
| Einlaufhöhe | 630mm |
| Länge | 1700mm |
| Breite | 750mm |
| Höhe | 1100mm |
| Gewicht | 300kg |
| Ursprungsland | TW |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
