Elmag Metall-Bandsägemaschine TB 100
Elmag Metall-Bandsägemaschine TB 100
“”
Ursprünglicher Preis war: 1.380,42 €1.004,64 €Aktueller Preis ist: 1.004,64 €.
Vorrätig
Zusatzinformationen
| Gewicht | 22 kg |
|---|
Optionales Zubehör …
Elmag Metall-Bandsägemaschine TB 100
Vorteile Elmag Metall-Bandsägemaschine TB 100
- Einfache, mechanische Vorschubeinstellung VEM3 für Vollmaterial, dick- und dünnwändige Rohre und Profile
- Rasches, präzises Spannen und einfaches Lösen von Werkstoffen - SSS Schnellspannschraubstock mit Handrad und Schalthebel für Verschieben/Drehen
- Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
- Schnittwinkel 0-45°: mit Winkelspanner und gut ablesbarer Winkelskala
- Kräftiger Sägebandantrieb 370 W
- Superleise: Schalldruckpegel bei Schneidelast Stahl nur 65 dB
- Gleichmäßiger Sägebandlauf: mit ideal dimensionierten Sägebandrändern, Spureinstellung und Spannlagern
- Sägeband-Spannungseinstellung mit einer Hebeldrehung: konstante Sägebandspannung durch Druckfedern
- Enge, sichere Sägebandführung: Spannlager vorne mit einer Hebeldrehung verstellbar.
- Vorschub manuell regulierbar: mit handlichem Sägerahmengriff
- Sauber: mit Späneabstreifer und entnehmbarer Spänebox
- Geprüfte Sicherheit: mit Sägeband- und Greifschutz, AutoOFF-Abschalt-Automatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
- Einfacher Transport durch eine praktische Transportkette, Kettenhaken und einen Tragegriff
- Schneiden mit und ohne Kühlmittel mit Hilfe eines Bandsägeblattes Bimetall Cobalt 1.470x13x0,65 mm
- Sehr gutes UVP-/Leistungsverhältnis

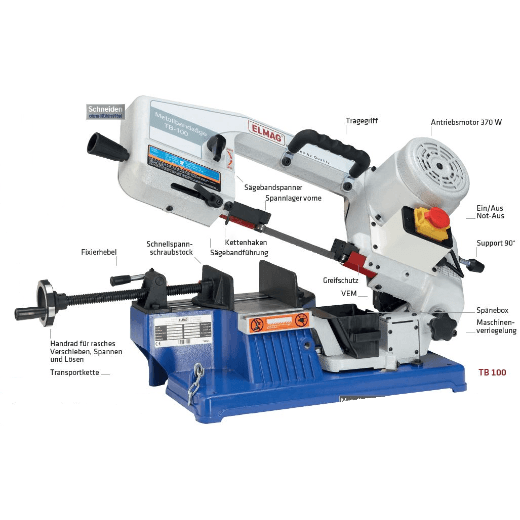

TB 100 - leicht und schnittig
Die kompakt gebaute TB 100 Bandsäge eignet sich für kleine bis mittelgroße Sägearbeiten. Sie wird oft in Metallwerkstätten oder Berufsschulen zum Anlernen von jungen Metallern eingesetzt und eignet sich hervorragend für den Outdooreinsatz von Montage-, Service- und Baupersonal. Sie besitzt einen robusten Maschinensockel und einen verwindungssteifen Bandsägerahmen aus schlagfestem Aluminium-Druckguss, ist daher 22 kg leicht, gut tragbar und passt in jeden Kofferraum.
Schnittbereich und -geschwindigkeit
Die TB 100 schneidet Stahl, INOX/NIRO/Edelstahl, Nichteisenmetalle, Guss und Kunststoffe und bietet einen maximalen Schnittbereich von 150x100 (0°) bzw. 100x60 mm (45°). Die direkt angetriebene Maschine verfügt über eine konstante Schnittgeschwindigkeit von 45 m/min und bietet drei Vorschubstufen (Absenkgeschwindigkeit des Bandsägerahmens).
Serienausstattung
- TB 100 Metall-Bandsägemaschine
- Vorschubeinsteller mechanisch
- Schnellspannschraubstock
- Stangensperre mit Materialanschlag
- Winkelspanner
- Winkelskala
- Ein-/Ausschalter
- Sägerahmengriff
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Druckfedern
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer
- Spänebox
- Sägeband- und Greifschutz
- AutoOff-Abschaltautomatik
- Not-Aus-Taster
- Nullspannungsauslösung
- Sockel-/Bügelgehäuse Alu-Druckguss
- Transportkette mit Kettenhaken
- Maschinenverriegelung
- Tragegriff
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Kundendienst/Service
- Montageunternehmen
- Baugewerbe
- Metallwerkstätten
- Leichtmetallbau
- Musterbau
- Gerätebau
- Modellbau
- Landwirtschaft
- Berufsschulen
- Lehrwerkstätten
- Heimwerkstätten
Sonderzubehör
- Montageständer

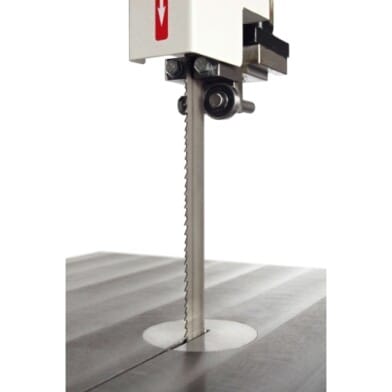

- Bi-Metall Cobalt 6/10 ZpZ
- Bi-Metall Cobalt 8/12 ZpZ
- Bi-Metall Cobalt 10/14 ZpZ
- Bi-Metall Cobalt 18 ZpZ
Technische Spezifikationen Elmag Metall-Bandsägemaschine TB 100
| Rundrohr Schnittbereich bei 0° | Max. 100mm |
| Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 60mm |
| Vierkantrohr Schnittbereich bei 0° | Max. 100mm |
| Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 60mm |
| Rechteckrohr Schnittbereich bei 0° | Max. 150x100mm |
| Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 100x60mm |
| Sägebandlänge | 1470mm |
| Sägebandhöhe | 13mm |
| Sägebandstärke | 0,65mm |
| Schraubstocköffnung max. | 160mm |
| Schnittwinkel | 0 - 45° |
| Schnittgeschwindigkeit | 45m/min |
| Motorleistung | 370W |
| Netzanschluss | 230/50V/Hz |
| Länge | 810mm |
| Breite | 290mm |
| Höhe | 400mm |
| Gewicht | 22kg |
| Ursprungsland | TW |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
