Elmag Rollbahn für Band- Kreissägen etc.
Elmag Rollbahn für Band- Kreissägen etc.

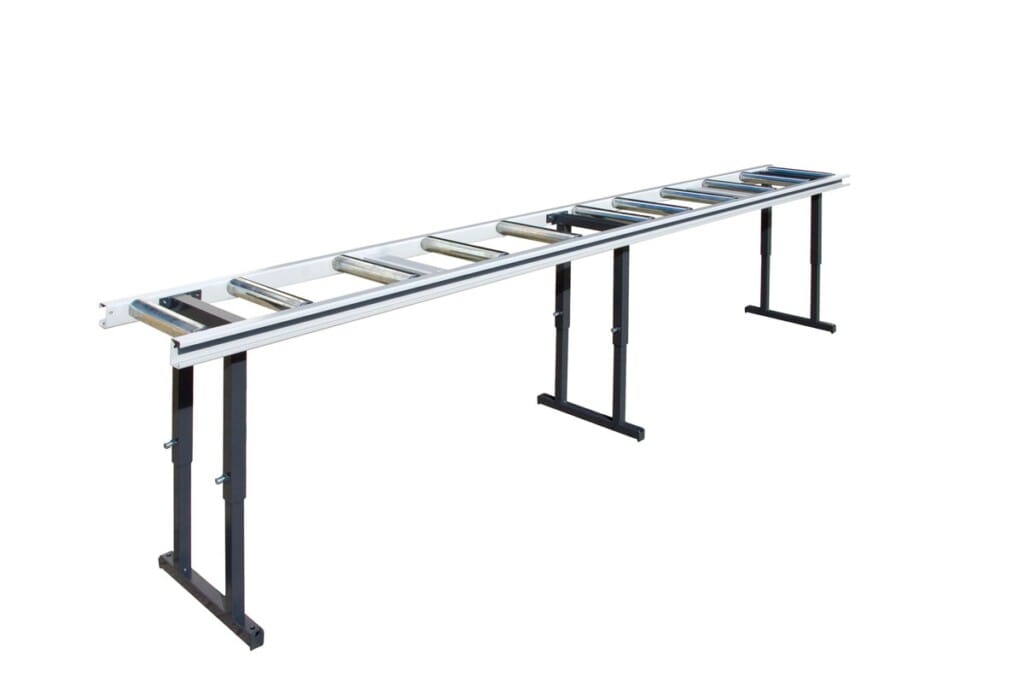

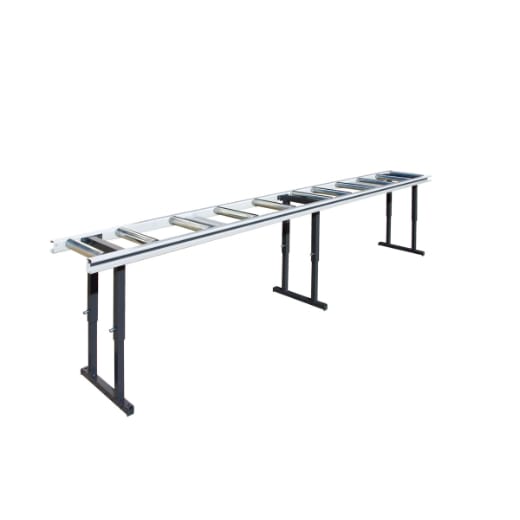

Type LCC-3000/300 mit 3 StützfüßenLänge:3 mRollen:300x50x1,5 mmBahnbr.:390 mmRollen:ca. alle 290 mmTragkr.:100 kg/m.Höhe:770-1070 mm
Elmag Rollbahn für Band- Kreissägen etc.
Vorteile Elmag Rollbahn für Band- Kreissägen etc.
- Passend für ELMAG-Type:Alle Kreissägemaschinen, CY 210, CY 260, CSO 330, 330 m/S, 315 A
Rollen anstatt tragen
Rollbahnen vor und nach der Sägemaschine erleichtern die Zu- und Abfuhr von Stangenmaterial, vereinfachen den Arbeitsablauf, erhöhen die Schnittqualität und die Arbeitssicherheit.
- Sichere Materialauflage abseits der Sägemaschine - das Anheben im Maschinenbereich entfällt
- Materialzufuhr auf der exakten Einlaufhöhe der Sägemaschine
- Leichtlaufrollen für müheloses Verschieben schwerer Lasten
Präzise messen und positionieren
Die Rollbahn von der Maschine sollte mit einem Schiebeanschlag und einer Messskala ausgestattet sein.
- Präzise messen und schnittfertig positionieren - die Verwendung einer Stangensperre und das Einstellen eines Materialanschlags entfällt
Nahezu gratfreier Schnitt
Das Werkstück bricht bei Schnittende nicht ab und fällt unkontrolliert auf den Boden, sondern wird sauber durchschnitten und liegt auf der zweiten Rollbahn bereit zum Abtransport.
Sonderzubehör
- Kunststoffrollen für Edelstahl
- Abdeckblech zwischen Tragrollen
- Sonderhöhe
- uvm.
Technische Spezifikationen Elmag Rollbahn für Band- Kreissägen etc.
| Länge | 2950mm |
| Breite | 390mm |
| Höhe min. / max. | 770 / 1070mm |
| Rollenbreite | 300mm |
| Rollen-Ø | 50mm |
| Rollenstärke | 1,5mm |
| Rollenabstand | 290mm |
| Tragkraft | 100kg/m |
| Anzahl Stützfüße | 3 |
| Ursprungsland | DE |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
