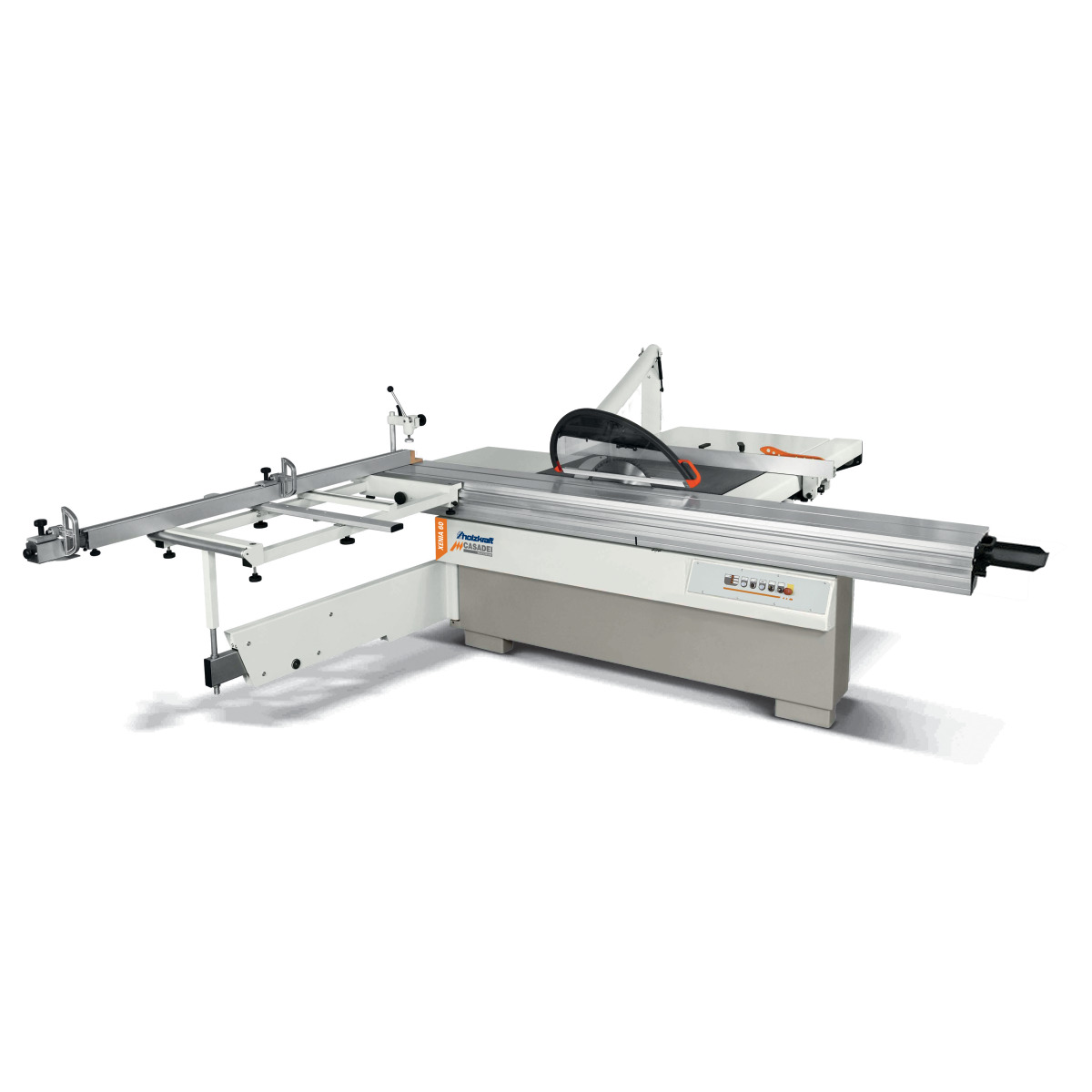

Holzkraft CASADEI Formatkreissäge CASADEI XENIA 60/26
Holzkraft CASADEI Formatkreissäge CASADEI XENIA 60/26
✓ Hochwertige Ausstattung
✓ Arbeitsergebnisse in Top-Qualität
✓ Stabile Stahl-Graugusskonstruktion
✓ Leistungsstarke Industriemotoren
✓ 3-Jahres Stürmer Garantie
Holzkraft CASADEI Formatkreissäge CASADEI XENIA 60/26
- Stabile Stahl-Graugusskonstruktion
- Große Auflageflächen durch serienmäßige Tischverlängerung und -verbreiterung
- Grauguss-Sägetisch
- Seitlich wegschwenkbarer Sägeblattpendelschutz mit integriertem Absaugstutzen
- Winkelverstellbarer Ablänganschlag, ausziehbar bis 3200 mm, mit zwei Klappanschlägen
- Ausleger mit Materialrolle
- Serienmäßig mit drei Drehzahlen
- Vorritzaggregat mit separatem Vorritzmotor
- Leistungsstarke Industriemotoren
- Schnittbreite mit Parallelanschlag 1270 mm
- automatische Motorbremse für Hauptsägeblatt
Casadei Xenia 60 A-Ausführung:
- Mit 4-Achsen elektronischer Positionierung für Heben/Senken und Schwenken des Sägeblattaggregats und Heben/Einstellung des Vorritzaggregats
- Möglichkeit bis 300 Programme zu speichern

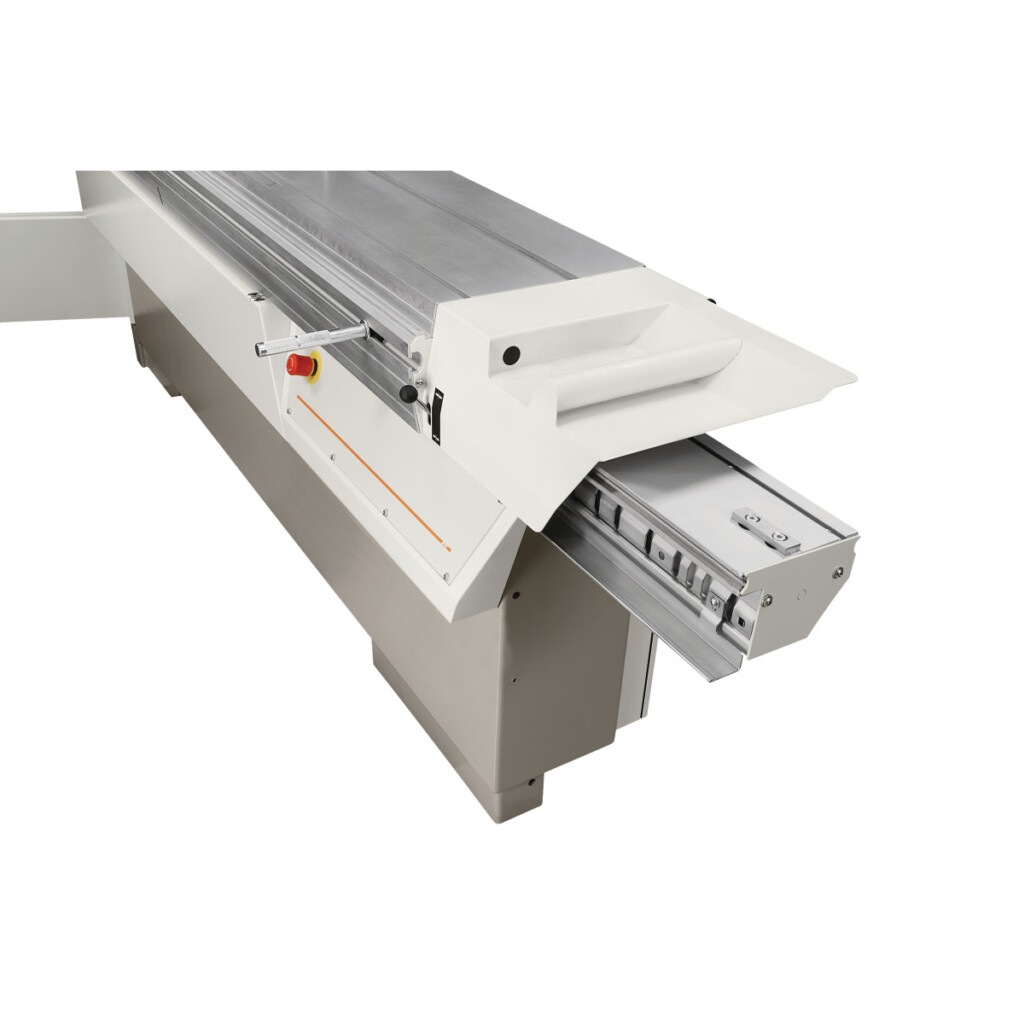

Aluminium-Formatschiebeschlitten
- Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
- Dauerhaft leichtgängig
- Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
- 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen
Sägeaggregat mit Schwenksegmentführung
- Dauerhafte Präzision durch zweifache Schwenksegmentführung
- 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
SCM Group S.p.A.
Via del Lavoro 1/3-Po box 168, 36016 Thiene-Vicenza, Italien
www.scmgroup.com
Die Casadei Xenia 60 A von SCM Group ist eine leistungsstarke Kreissäge mit einer robusten Stahl-Graugusskonstruktion, großzügigen Auflageflächen und einem graugusseisernen Sägetisch. Sie verfügt über einen winkelverstellbaren Ablänganschlag, einen seitlich wegschwenkbaren Sägeblattpendelschutz und einen auslegerischen Materialrollen. Mit einer Schnittbreite von 1500 mm und drei Drehzahlen bietet sie hohe Präzision und Flexibilität. Zudem verfügt sie über ein Vorritzaggregat mit separatem Motor und eine automatische Motorbremse für das Hauptsägeblatt. Die Maschine ermöglicht eine elektronische Positionierung in vier Achsen und die Speicherung von bis zu 300 Programmen. Der Aluminium-Formatschiebeschlitten ist robust und leichtgängig. Die Maschine bietet eine 3-Jahres-Garantie von Stürmer bei Online-Registrierung.
Technische Spezifikationen Holzkraft CASADEI Formatkreissäge CASADEI XENIA 60/26
| Anschluss Absaugung | Absaugstutzendurchmesser: 120 mm | Absaugstutzendurchmesser Sägeblattschutz: 100 mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ausstattung | Vorritzaggregat: ✔ | Eloxierter Aluminium-Formatschiebeschlitten: ✔ | Griff für Schiebeschlitten: ✔ | Materialrolle am Besäumrahmen: ✔ | Anschläge: Profiklappanschläge | Besäumschuh: ✔ | Exzenterspanner: ✔ | Tischverbreiterung: ✔ | Tischverlängerung: ✔ | Sägeblattpendelschutz: ✔ |
| Elektrische Daten | Anschlussspannung: 400 V | Netzfrequenz: 50 Hz | Leistung Vorritzmotor: 0.9 kW | Abgabeleistung (Motorleistung): 7.0 kW | Nennbetriebsart Antriebsmotor: S6 | Einschaltdauer Antriebsmotor: 40 % | ||||
| Schiebeschlitten und Tisch | Besäumrahmenlänge: 2600 mm | |||||||||
| Kreissägeeinheit | Schnittbreite mit Parallelanschlag: 1500 mm | Max. Ablängbreite links vom Sägeblatt: 2600 mm | Sägeblattneigung: 90 - 45 ° | Max. Schnitthöhe 90°: 140 mm | Max. Schnitthöhe 45°: 99 mm | Durchmesser Sägeblatt: 400 mm | Drehzahl Sägeblatt: 3000 - 4000 - 5000 min¯¹ | |||
| Vorritzeinheit | Durchmesser Vorritzsägeblatt: 120 mm | Drehzahl Vorritzsägeblatt: 8500 min¯¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
