Holzkraft CASADEI Formatkreissäge CASADEI XENIA 70/32 A – 550
Holzkraft CASADEI Formatkreissäge CASADEI XENIA 70/32 A – 550
✓ Stabile Stahl-Graugusskonstruktion
✓ Serienmäßig mit drei Drehzahlen
✓ NC-Steuerung und 7 Zoll LC-Display
✓ Sägeaggregat mit präziser Schwenkführung
✓ Ausgestattet mit 550 mm Sägeblatt
Ursprünglicher Preis war: 28.438,80 €26.424,39 €Aktueller Preis ist: 26.424,39 €.
2-8-werktage
Nicht vorrätig
Zusatzinformationen
| Gewicht | 1060 kg |
|---|
Holzkraft CASADEI Formatkreissäge CASADEI XENIA 70/32 A - 550
- Stabile Stahl-Graugusskonstruktion

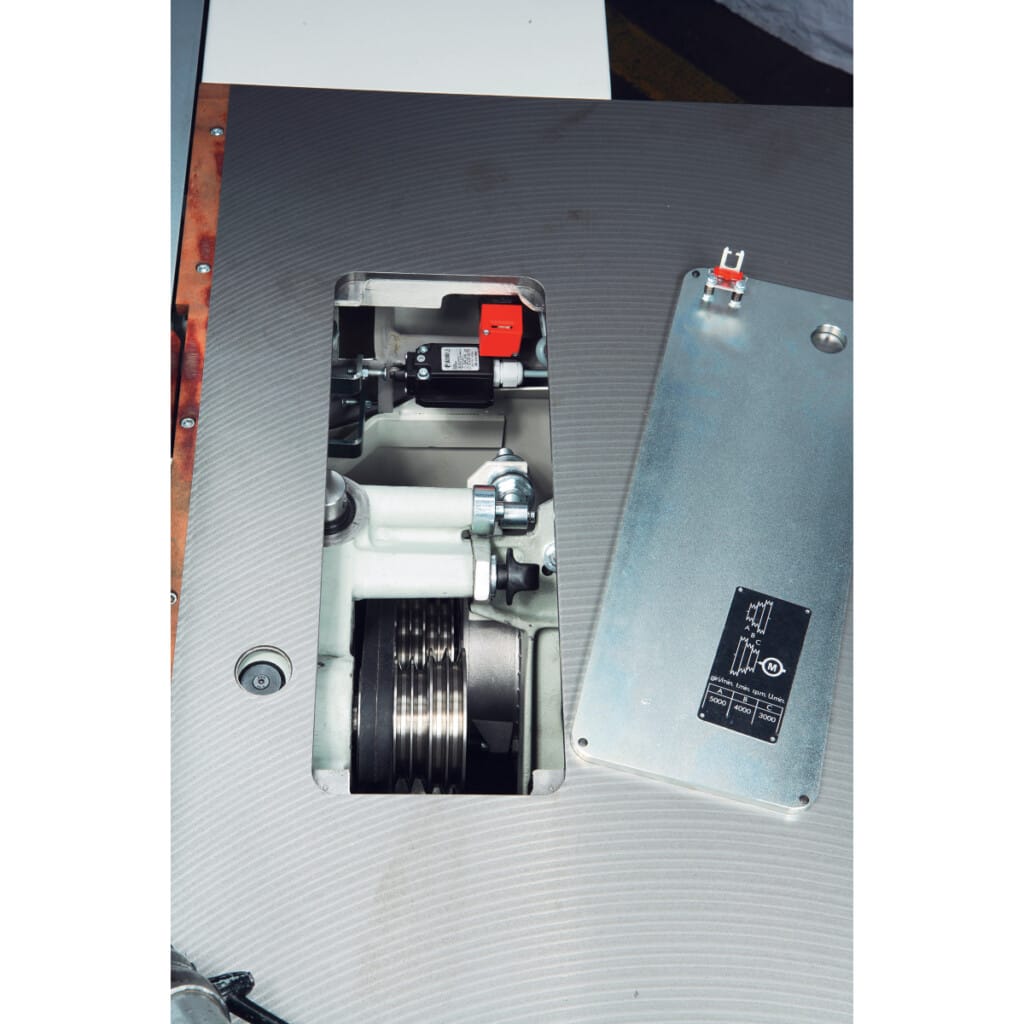

- Serienmäßig mit drei Drehzahlen

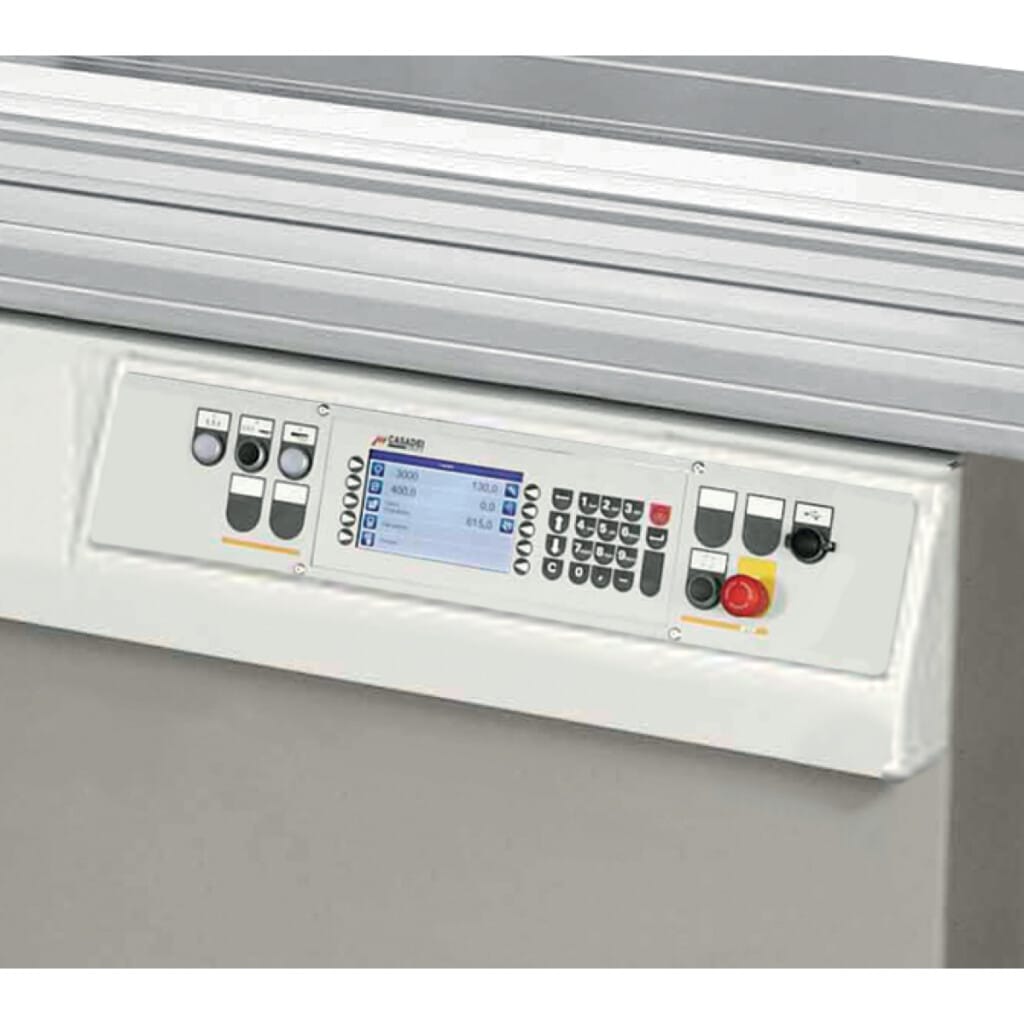

- Standardmäßig mit NC-Steuerung mit 7 Zoll LC-Display zur Einstellung aller Achsen der Maschine

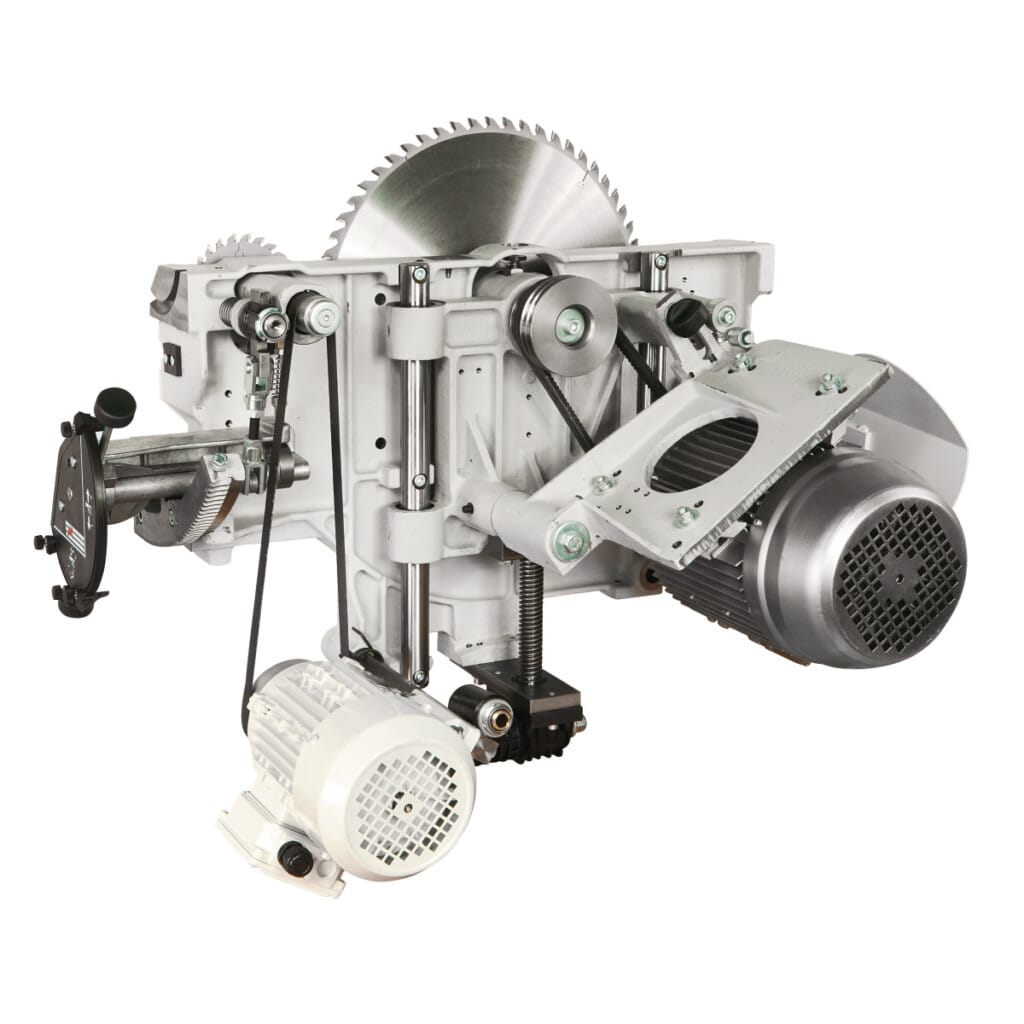

- Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Positionierung der Schnitthöhe und der Sägeblattschwenkung elektrisch
- Vorritzaggregat mit separatem Vorritzmotor
- Leistungsstarke Industriemotoren

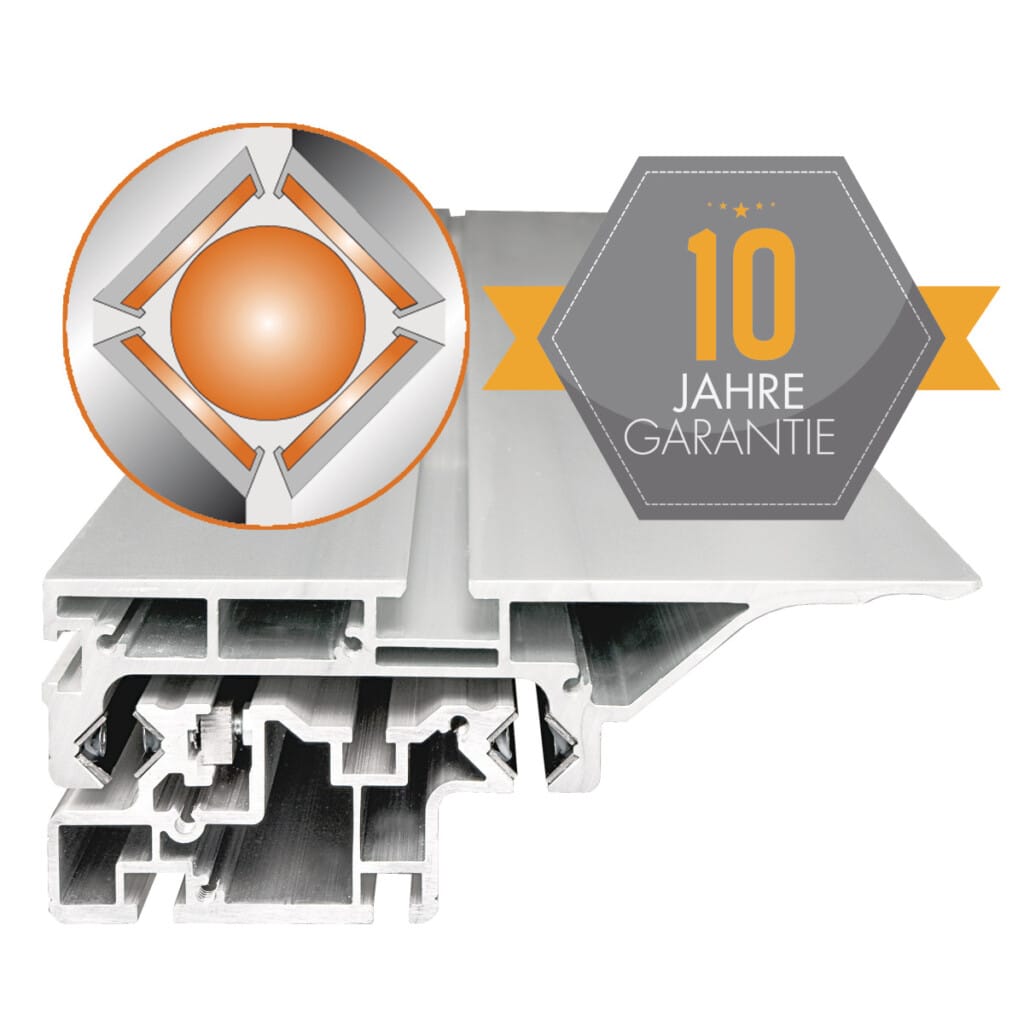

- Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
- Große Auflageflächen durch serienmäßige Tischverlängerung und -verbreiterung
- Grauguss-Sägetisch
- Abklappbarer Parallelanschlag mit Feineinstellung und Rundstangenführung
- Ablänganschlag, ausziehbar bis 3200 mm, mit zwei Klappanschlägen und Exzenterspanner
- Besonders großer Ausleger mit Materialrolle, ausziehbar bis 2400 mm
- Seitlich wegschwenkbarer Sägeblatt-Sägeblattpendelschutz mit integriertem Absaugstutzen
- Optional erhältlich: bis 1500 mm ausziehbare Gehrungsanschläge zur Befestigung direkt am Schiebschlitten
- Zahlreiche Ausstattungsoptionen zur individuellen Anpassung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
SCM Group S.p.A.
Via del Lavoro 1/3-Po box 168, 36016 Thiene-Vicenza, Italien
www.scmgroup.com
Die SCM Group S.p.A. bietet eine robuste Maschine mit Stahl-Graugusskonstruktion, NC-Steuerung mit 7 Zoll LC-Display, drei Drehzahlen und leistungsstarken Industriemotoren. Die Maschine verfügt über ein Sägeaggregat mit präziser Schwenksegmentführung, elektrisch einstellbare Schnitthöhe und Sägeblattschwenkung, und ein Vorritzaggregat mit separatem Motor. Der Formatschiebeschlitten aus eloxiertem Aluminium ist leichtgängig und präzise, mit großzügigen Auflageflächen durch Tischverlängerung und -verbreiterung. Sie bietet zahlreiche Ausstattungsoptionen zur individuellen Anpassung und eine 3-Jahres Stürmer Garantie bei Online-Registrierung. Mit einem Nettogewicht von ca. 1000 kg und Abmessungen von 2240 mm Länge und 1035 mm Breite/Tiefe ist sie ideal für industrielle Anwendungen.
```htmlTechnische Spezifikationen Holzkraft CASADEI Formatkreissäge CASADEI XENIA 70/32 A - 550
| Abmessungen und Gewichte | Gewicht (Netto) ca.: 1000 kg |
| Anschluss Absaugung | Absaugstutzendurchmesser: 120 mm, Absaugstutzendurchmesser Sägeblattschutz: 100 mm |
| Aufstellinformationen | Maschinenkörper Länge: 2240 mm, Maschinenkörper Breite/Tiefe: 1035 mm, Platzbedarf Länge: 7331 mm, Platzbedarf Breite/Tiefe: 5100 mm, Platzbedarf Höhe: 1865 mm, Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen, Arbeitsbereich Länge: 5700 mm, Arbeitsbereich Breite/Tiefe: 1900 mm, Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | Vorritzaggregat: ✔, Eloxierter Aluminium-Formatschiebeschlitten: ✔, Griff für Schiebeschlitten: ✔, Materialrolle am Besäumrahmen: ✔, Säge-Parallelanschlag: mit Rundstangenführung, wegschwenkbar, Anschläge: 2 Profiklappanschläge, Besäumschuh: ✔, Exzenterspanner: ✔, Schwenkbares Bedienpanel oben: ✔, Tischverbreiterung: ✔, Tischverlängerung: ✔, Sägeblattpendelschutz: mit schneller Auslösevorrichtung, Vorbereitung für Sägeblatt-Ø: 550 mm |
| Elektrische Daten | Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Leistung Vorritzmotor: 0.9 kW, Abgabeleistung (Motorleistung): 7.0 kW, Nennbetriebsart Antriebsmotor: S6, Einschaltdauer Antriebsmotor: 40 % |
| Schiebeschlitten und Tisch | Besäumrahmenlänge: 3200 mm, Formatschiebeschlittenlänge: 3200 mm, Formatschiebeschlittenbreite: 360 mm, Tischlänge: 1285 mm, Tischbreite: 700 mm, Tischhöhe: 900 mm |
| Kreissägeeinheit | Schnittbreite mit Parallelanschlag: 1270 mm, Max. Ablängbreite links vom Sägeblatt: 3200 mm, Sägeblattneigung: 90 - 45 °, Max. Schnitthöhe 90°: 200 mm, Max. Schnitthöhe 45°: 129 mm, Durchmesser Sägeblatt: 550 mm, Drehzahl Sägeblatt: 2500 – 3500 – 5000 min¯¹ |
| Vorritzeinheit | Durchmesser Vorritzsägeblatt: 120 mm, Drehzahl Vorritzsägeblatt: 8500 min¯¹ |
| Produktinformationen EU 2023/2854 | Art der generierten Daten: Nutzungsdaten, Format der generierten Daten: Gängige, maschinenlesbare Formate wie z.B. JSON, Datenmenge: Bis zu 5 MB, Datengenerierung kontinuierlich in Echtzeit: Ja, Datenspeicherort: Auf dem Gerät und einem entfernten Server, Datenzugriff: Auf Gerät und über physische sowie drahtlose Schnittstellen, Weitere Informationen: In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
