Holzkraft Formatkreissäge minimax si 4 – 315 / 32 mit Vorritzeinrichtung
Holzkraft Formatkreissäge minimax si 4 – 315 / 32 mit Vorritzeinrichtung
✓ Schwenkbares Sägeblatt vorhanden
✓ Format-Schiebeschlitten aus Aluminium
✓ Robuste, langlebige Bauweise
✓ Präzise, vibrationsfreie Arbeitsweise
✓ Mit 3-Jahres Garantie
Ursprünglicher Preis war: 9.358,80 €8.695,89 €Aktueller Preis ist: 8.695,89 €.
(inkl. MwSt. zzgl. Versandkosten)
2-8-werktage
Vorrätig
Holzkraft Formatkreissäge minimax si 4 - 315 / 32 mit Vorritzeinrichtung
- Massiver Arbeitstisch aus stark verripptem Grauguss – für maximale Stabilität und Langlebigkeit
- Robustes Untergestell aus geschweißtem Stahl – garantiert hohe Verwindungssteifigkeit und vibrationsfreies Arbeiten
- Präziser Formatschiebeschlitten aus eloxiertem Aluminium – leichtgängig geführt über hochwertiges Kugelkontaktsystem
- Hartmetall-Führungsbahnen – für dauerhafte Präzision und minimale Wartung
- Schwenkbares Grauguss-Sägeaggregat mit doppelter Segmentführung – exakte Null-Punkt-Schwenkung für höchste Schnittgenauigkeit
- Massiver Parallelanschlag mit Rundstangenführung
- Ausgestattet mit verschiebbarer Exzenterspannvorrichtung
- Integrierte Winkelschnittvorrichtung am Schiebeschlitten – für schnelle und präzise Gehrungsschnitte

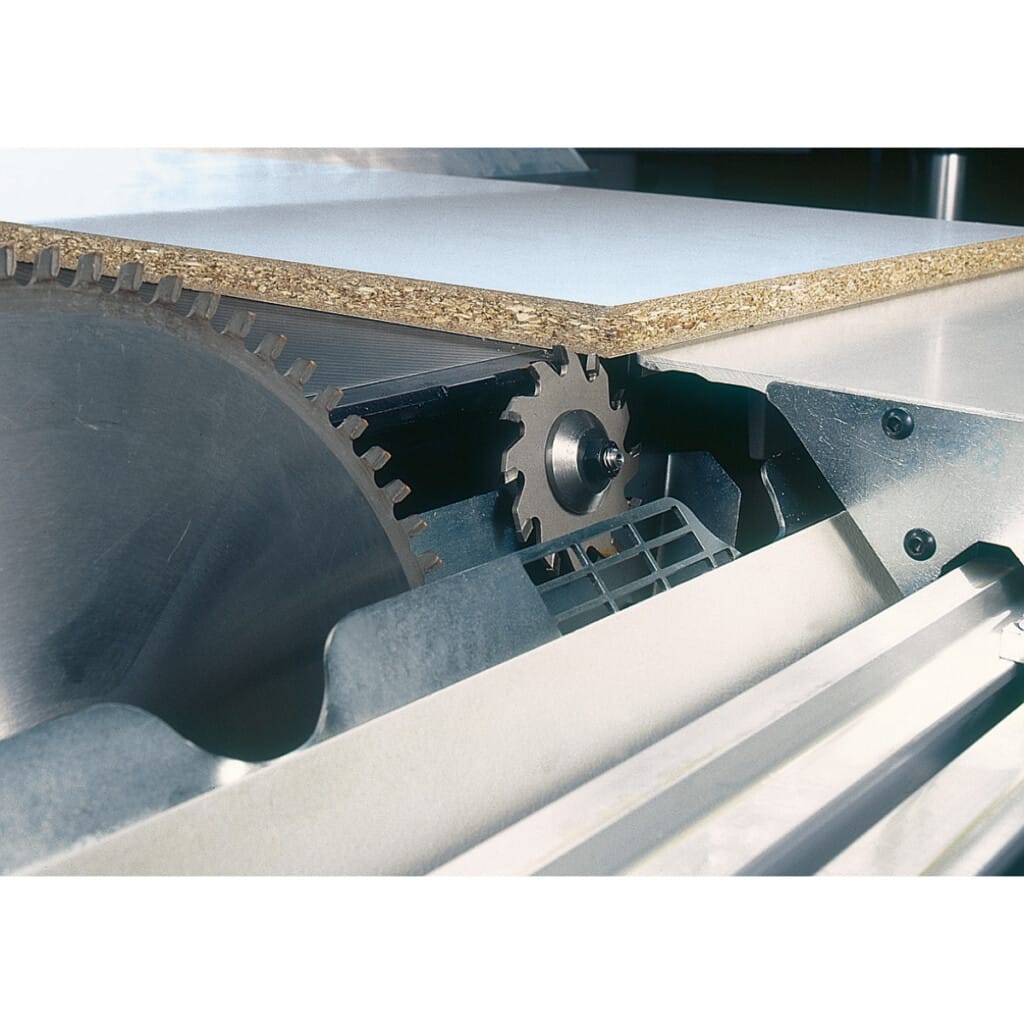

- Vorritzeinrichtung mit Riemenantrieb
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Der robuste Arbeitstisch von SCM Group, Modell MINIMAX, besteht aus stark verripptem Grauguss und verfügt über ein Untergestell aus geschweißtem Stahl für maximale Stabilität, Langlebigkeit und hohe Verwindungssteifigkeit. Ausgestattet ist der Tisch mit einem präzisen Formatschiebeschlitten aus eloxiertem Aluminium, Hartmetall-Führungsbahnen und einem schwenkbaren Grauguss-Sägeaggregat. Der massive Parallelanschlag und die verschiebbare Exzenterspannvorrichtung sorgen für höchste Schnittgenauigkeit. Mit einer Gewicht von 489 kg und Abmessungen von 1900mm x 840mm bietet dieser Arbeitstisch eine effiziente Arbeitsfläche. Er ist ideal für präzise Gehrungsschnitte und kommt mit einer 3-Jahres Stürmer Garantie bei Online-Registrierung.
Technische Spezifikationen Holzkraft Formatkreissäge minimax si 4 - 315 / 32 mit Vorritzeinrichtung
| Attribute | Details |
|---|---|
| Abmessungen und Gewichte | Gewicht (Netto) ca.: 489 kg |
| Anschluss Absaugung | Absaugstutzendurchmesser: 120 mm, Absaugstutzendurchmesser Sägeblattschutz: 60 mm |
| Aufstellinformationen | Transportbreite: 980 mm, Maschinenkörper Länge: 1900 mm, Maschinenkörper Breite/Tiefe: 840 mm, Platzbedarf Länge: 7235 mm, Platzbedarf Breite/Tiefe: 4410 mm, Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen, Arbeitsbereich Länge: 1600 mm, Arbeitsbereich Breite/Tiefe: 2300 mm, Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | Vorritzaggregat: Antrieb durch Motor des Hauptsägeblatts über Flachriemen, mit Sägeblatt Ø 120 mm, Eloxierter Aluminium-Formatschiebeschlitten: ✔, Griff für Schiebeschlitten: ✔, Materialrolle am Besäumrahmen: ✔, Säge-Parallelanschlag: mit Rundstangenführung, Anschläge: Zwei Profiklappanschläge, Besäumschuh: ✔, Exzenterspanner: ✔, Tischverbreiterung: ✔, Tischverlängerung: ✔, Sägeblattschutzhaube: ✔ |
| Elektrische Daten | Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Abgabeleistung (Motorleistung): 5.0 kW, Nennbetriebsart Antriebsmotor: S6, Einschaltdauer Antriebsmotor: 40 % |
| Schiebeschlitten und Tisch | Formatschiebeschlittenlänge: 3200 mm, Formatschiebeschlittenbreite: 360 mm, Formatschiebeschlittenhöhe: 175 mm, Tischlänge: 940 mm, Tischbreite: 560 mm, Tischhöhe: 900 mm |
| Kreissägeeinheit | Schnittbreite mit Parallelanschlag: 900 mm, Max. Ablängbreite links vom Sägeblatt: 3200 mm, Besäumlänge: 3200 mm, Sägeblattneigung: 90 - 46 °, Max. Schnitthöhe 90°: 100 mm, Max. Schnitthöhe 45°: 71 mm, Erläuterung max. Schnitthöhe: Unabhängig vom Vorritzer, Durchmesser Sägeblatt: 315 mm, Erläuterung Durchmesser Sägeblatt: Unabhängig vom Vorritzer, Drehzahl Sägeblatt: 4000 min¯¹ |
| Vorritzeinheit | Durchmesser Vorritzsägeblatt: 120 mm, Drehzahl Vorritzsägeblatt: 9000 min¯¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
