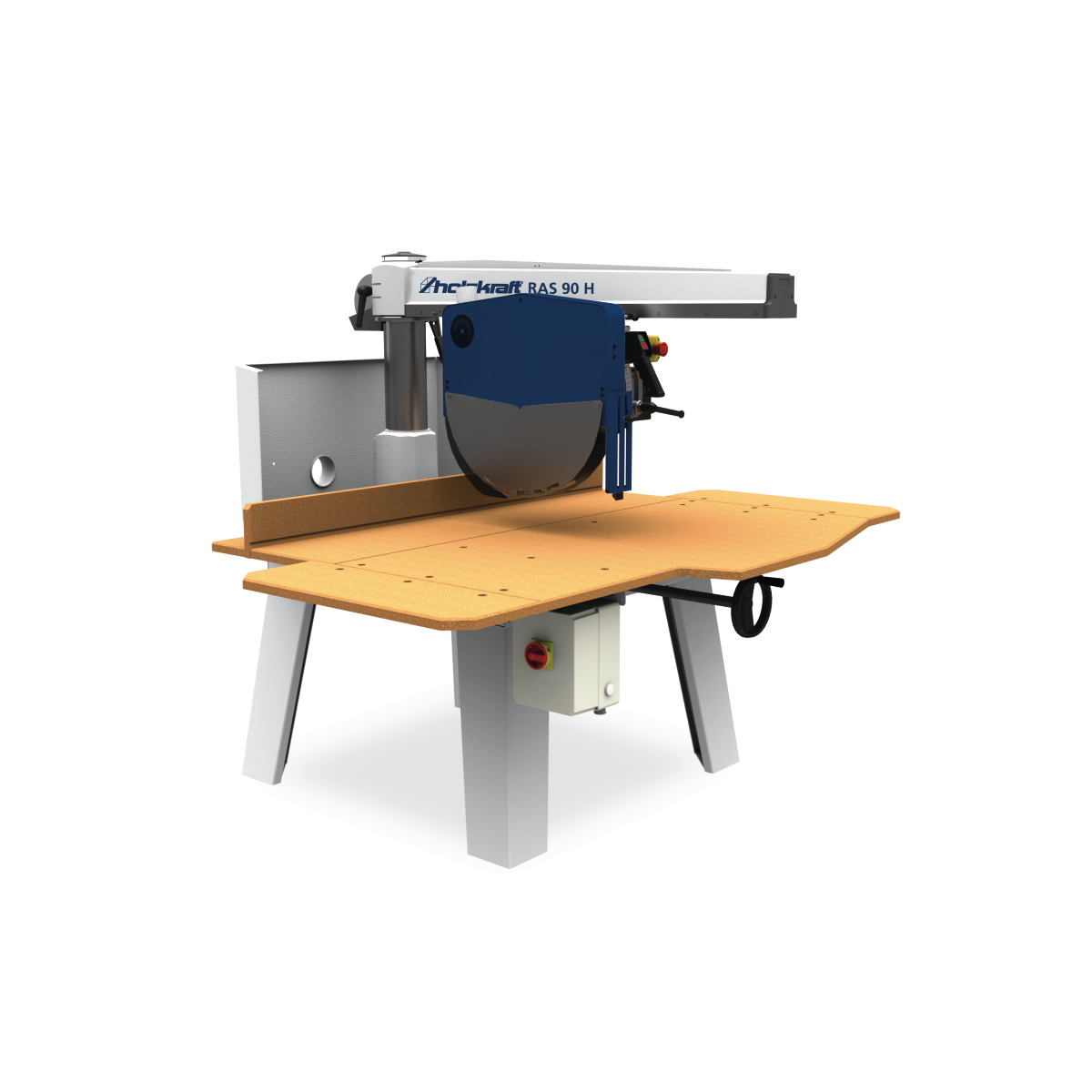

Holzkraft Radialarmsäge RAS 90 H
Holzkraft Radialarmsäge RAS 90 H
✓ Ideal zum Ablängen und Besäumen
✓ Robuster Schwenkarm aus Gusseisen
✓ Verfahrbares Sägeaggregat mit Rückstellfeder
✓ Sägeaggregat 45 Grad schwenkbar
✓ Motor mit mechanischer Bremse
Ursprünglicher Preis war: 10.558,80 €9.810,89 €Aktueller Preis ist: 9.810,89 €.
2-8-werktage
Nicht vorrätig
Zusatzinformationen
| Gewicht | 362 kg |
|---|
Holzkraft Radialarmsäge RAS 90 H
- Ideal für große Schnittlängen, beispielsweise in Zimmereien, beim Küchenbau oder für Palettenhersteller
- Geringer Platzbedarf und vielseitig einsetzbar für Holz, Kunststoff oder Aluminium
- Sägeblatt mit einem großem Durchmesser von 565mm und Spanbegrenzer
- Schnelles Umrüsten zwischen Doppelgehrungsschnitten oder Ablängen
- Robuster Schwenkarm aus Gusseisen mit austauschbaren Vierkantführungen
- Verfahrbares Sägeaggregat mit Rückstellfeder

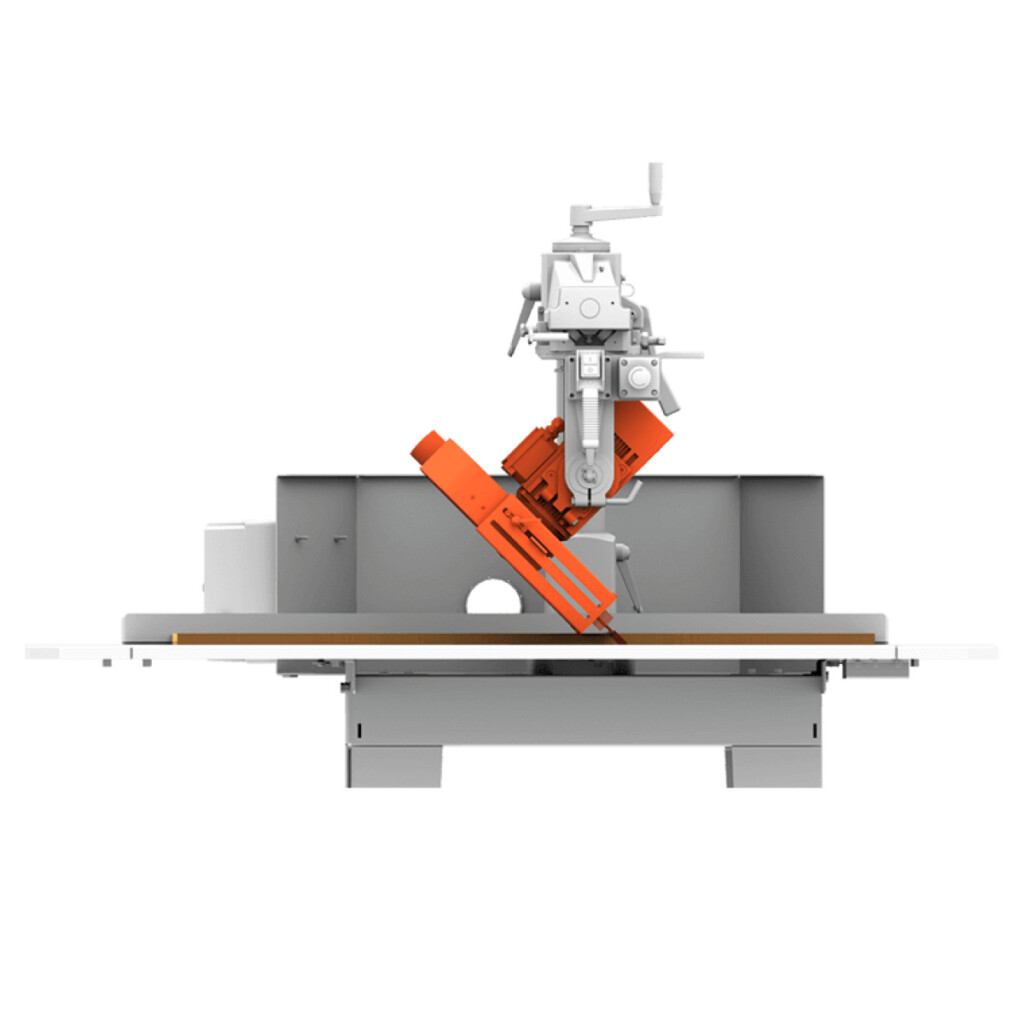

- Sägeaggregat einseitig um 45 Grad schwenkbar
- Höhenverstellung des Sägearms bequem über Handrad an der Tischunterseite
- Motor mit mechanischer Bremse
- Rollenbahn für beide Seiten und Schnittlinienlaser als Zubehör erhältlich
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Die Stürmer Maschine, ideal für große Schnittlängen in Zimmereien oder Küchenbau, bietet vielseitige Einsatzmöglichkeiten für Materialien wie Holz, Kunststoff und Aluminium. Sie verfügt über ein großes Sägeblatt (565mm Durchmesser) und einen robusten, schwenkbaren Sägearm. Mit einer Leistung von 5.5 kW und geringem Platzbedarf ist die Maschine einfach umrüstbar zwischen Doppelgehrungsschnitten oder Ablängen. Die Maschine bietet eine 3-Jahres Stürmer Garantie bei Online-Registrierung.
Technische Spezifikationen Holzkraft Radialarmsäge RAS 90 H
| Abmessungen und Gewichte | Länge (Produkt) ca.: 1970 mm | Breite/Tiefe (Produkt) ca.: 1740 mm | Höhe (Produkt) ca.: 1720 mm | Gewicht (Netto) ca.: 362 kg | |||||
| Anschluss Absaugung | Absaugstutzendurchmesser Sägeblattschutz: 60 mm | ||||||||
| Elektrische Daten | Anschlussspannung: 400 V | Netzfrequenz: 50 Hz | Abgabeleistung (Motorleistung): 5.5 kW | ||||||
| Schiebeschlitten und Tisch | Tischlänge: 1970 mm | Tischbreite: 1285 mm | Tischhöhe: 800 mm | ||||||
| Geräuschemission | Schalldruckpegel: 92 dB(A) | Schallleistungspegel: 88 dB(A) | |||||||
| Kreissägeeinheit | Sägeblattneigung: -45 - 0 ° | Schwenkwinkel Sägearm: -45 - 45 ° | Schnittkapazität 45°: 280 x 200 mm | Schnittkapazität -45°: 470 x 200 mm | Max. Querschnitt: 850 x 20 mm | Max. Schnitthöhe 0°/45°: 200 / 135 mm | Durchmesser Sägeblatt: 565 mm | Durchmesser Sägeblattbohrung: 30 mm | Drehzahl Sägeblatt: 2800 min¯¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
