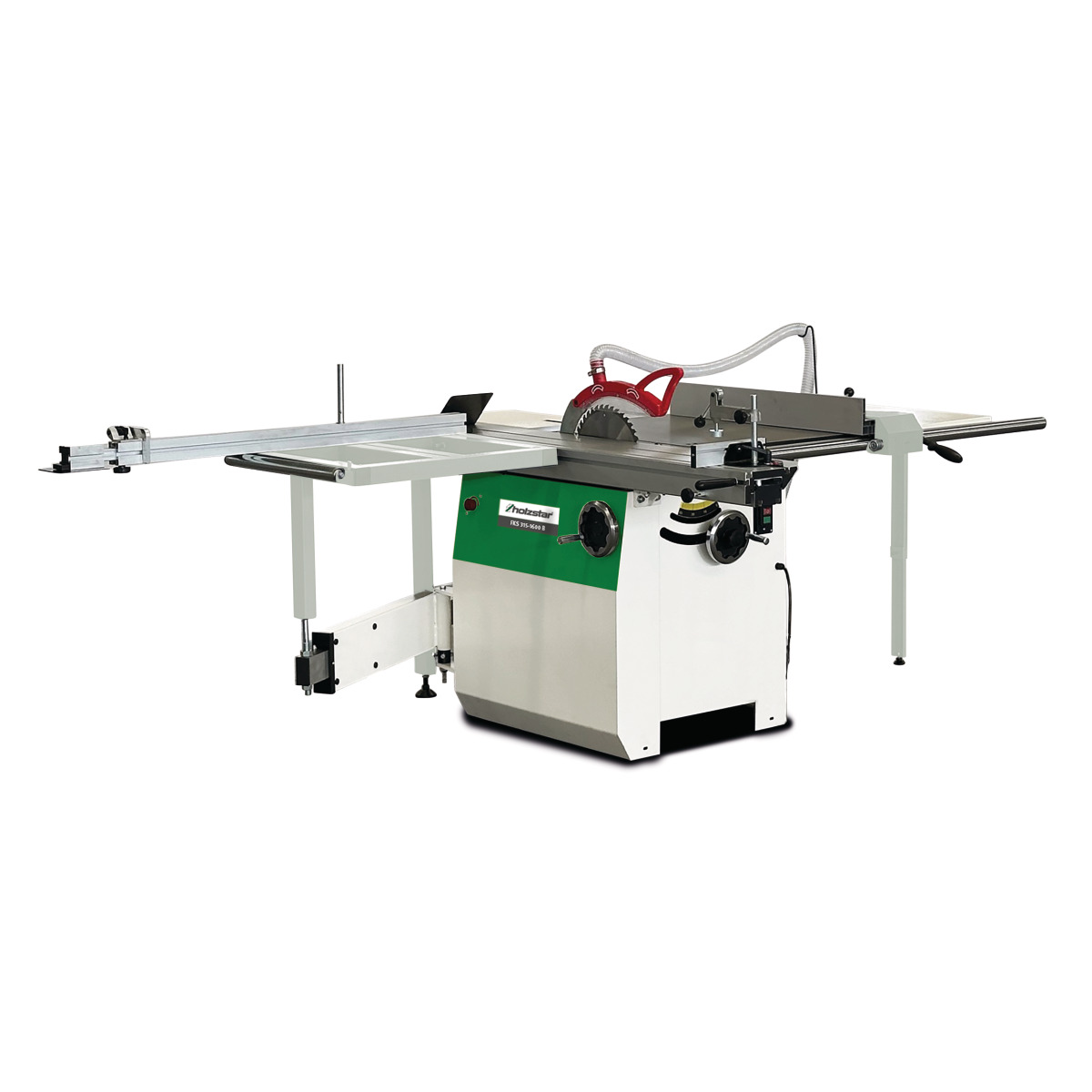

Holzstar Formatkreissäge FKS 315-1600 B
Holzstar Formatkreissäge FKS 315-1600 B
✓ Schwenkbarer Teleskopanschlag -45° bis +45°
✓ Robuste Ausführung mit Formatschiebeschlitten
✓ Vibroarmer Grauguss Arbeitstisch
✓ Sägeblattschwenkung von 90 bis 45°
✓ Großdimensionierter Arbeitstisch bis 1220 mm
Ursprünglicher Preis war: 2.578,80 €2.396,14 €Aktueller Preis ist: 2.396,14 €.
7573
Vorrätig
Zusatzinformationen
| Gewicht | 270 kg |
|---|
Holzstar Formatkreissäge FKS 315-1600 B
- Von -45° bis +45° schwenkbarer, ausziehbarer Teleskopanschlag mit feineinstellbarer Anschlagklappe
- Robuste und präzise Ausführung mit Formatschiebeschlitten
- Der Arbeitstisch aus Grauguss ermöglicht vibrationsarmes Arbeiten
- Sägeblatthöhenverstellung über ein Handrad
- Sägeblattschwenkung von 90 bis 45° verstellbar über Handrad mit Skala
- Zweifach aufgehängtes Sägeaggregat garantiert vibrationsfreies und präzises Arbeiten
- Solider Auslegertisch mit Rolle und Teleskoparm für größtmögliche Stabilität
- Gehrungsanschlag und Niederhalter über die gesamte Schlittenlänge verschiebbar
- Großer Aluminium-Parallelanschlag auf Rundstangenführung
- Starker Antriebsmotor für konstante Schnittgeschwindigkeit, auch bei 100 mm Schnitthöhe
- Großdimensionierter Arbeitstisch und serienmäßige Tischverbreiterung für Schnittbreiten bis 1220 mm
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Die Stürmer Maschinen GmbH bietet eine robuste, präzise und vibrationsarme Kreissäge mit einem schwenkbaren Teleskopanschlag, der von -45° bis +45° einstellbar ist. Der Arbeitstisch ist aus Grauguss gefertigt und die Sägeblatthöhe kann über ein Handrad eingestellt werden. Der Antriebsmotor ermöglicht eine konstante Schnittgeschwindigkeit und der solide Auslegertisch garantiert maximale Stabilität. Die Säge hat eine Länge von 4700 mm, eine Breite von 3850 mm, eine Höhe von 1300 mm und wiegt etwa 270 kg. Sie arbeitet mit einer Anschlussspannung von 400 V und einer Aufnahmeleistung von 3.0 kW. Die Schalldruckpegel beträgt 85 dB(A).
Technische Spezifikationen Holzstar Formatkreissäge FKS 315-1600 B
| Abmessungen und Gewichte | Länge (Produkt) ca.: 4700 mm | Breite/Tiefe (Produkt) ca.: 3850 mm | Höhe (Produkt) ca.: 1300 mm | Gewicht (Netto) ca.: 270 kg | ||||
|---|---|---|---|---|---|---|---|---|
| Anschluss Absaugung | Absaugstutzendurchmesser: 98 mm | Absaugstutzendurchmesser Sägeblattschutz: 40 mm | ||||||
| Elektrische Daten | Anschlussspannung: 400 V | Netzfrequenz: 50 Hz | Aufnahmeleistung: 3.0 kW | Abgabeleistung (Motorleistung): 2.3 kW | Nennbetriebsart Antriebsmotor: S6 | Motor Drehzahl: 2800 min¯¹ | ||
| Schiebeschlitten und Tisch | Formatschiebeschlittenlänge: 1600 mm | Formatschiebeschlittenbreite: 270 mm | Tischlänge: 1300 mm | Tischbreite: 1260 mm | Tischhöhe: 865 mm | |||
| Geräuschemission | Schalldruckpegel: 85 dB(A) | |||||||
| Kreissägeeinheit | Schnittbreite mit Parallelanschlag: 900 mm | Max. Ablängbreite links vom Sägeblatt: 2430 mm | Besäumlänge: 1600 mm | Sägeblattneigung: 90 - 45 ° | Max. Schnitthöhe 90°: 100 mm | Max. Schnitthöhe 45°: 80 mm | Durchmesser Sägeblatt: 315 mm | Drehzahl Sägeblatt: 4500 min¯¹ |
| Vorritzeinheit | Durchmesser Vorritzsägeblatt: 100 mm | Drehzahl Vorritzsägeblatt: 8500 min¯¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
