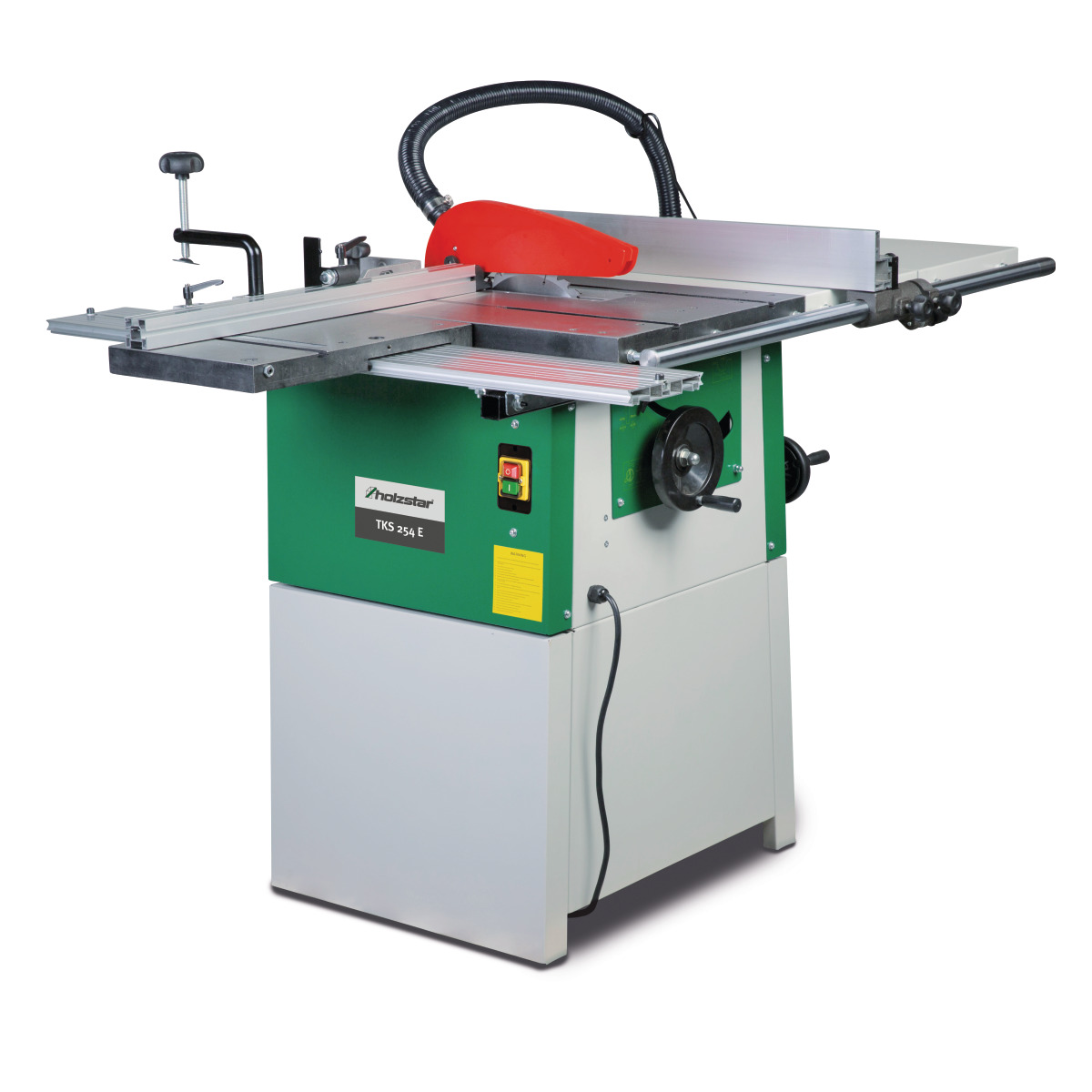

Holzstar Tischkreissäge TKS 254 E (400 V)
Holzstar Tischkreissäge TKS 254 E (400 V)
✓ Feststehende Säge mit 80 mm Schnitttiefe
✓ Präzises Sägeblattschwenken von 90° bis -45°
✓ Gewährleistet hohe Stabilität
✓ Für präzise Schnitte
✓ Hersteller: Stürmer Maschinen GmbH
Ursprünglicher Preis war: 1.030,80 €1.005,03 €Aktueller Preis ist: 1.005,03 €.
2-8-werktage
Vorrätig
Zusatzinformationen
| Gewicht | 107 kg |
|---|
Holzstar Tischkreissäge TKS 254 E (400 V)
- Großdimensionierter Gusstisch
- Stabile Aufhängung des Sägeaggregats
- Die Sägeblatthöhenverstellung erfolgt über ein Handrad von der Bedienerfront
- Mit leistungsstarkem Motor und thermischem Überlastschutz ausgestattet

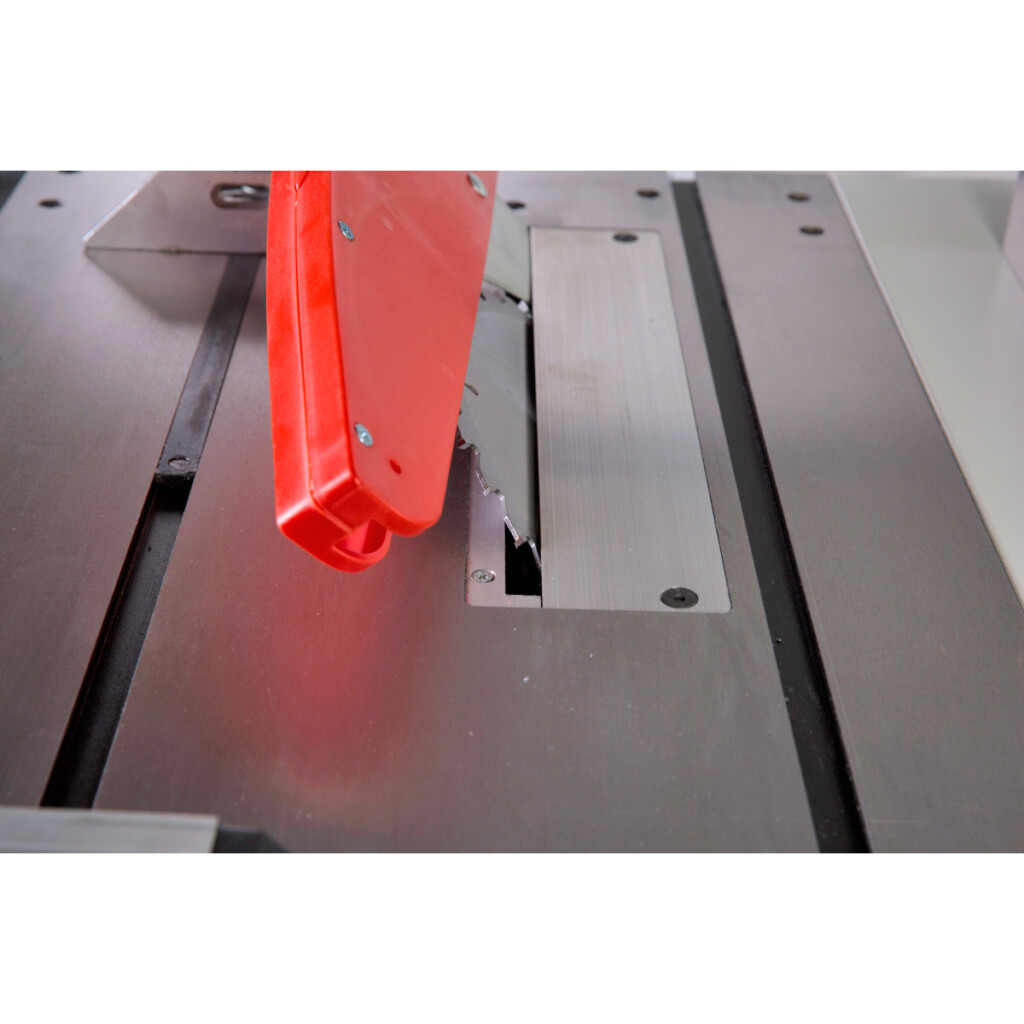

- Integrierter Absauganschluss an der Sägeblattschutzhaube

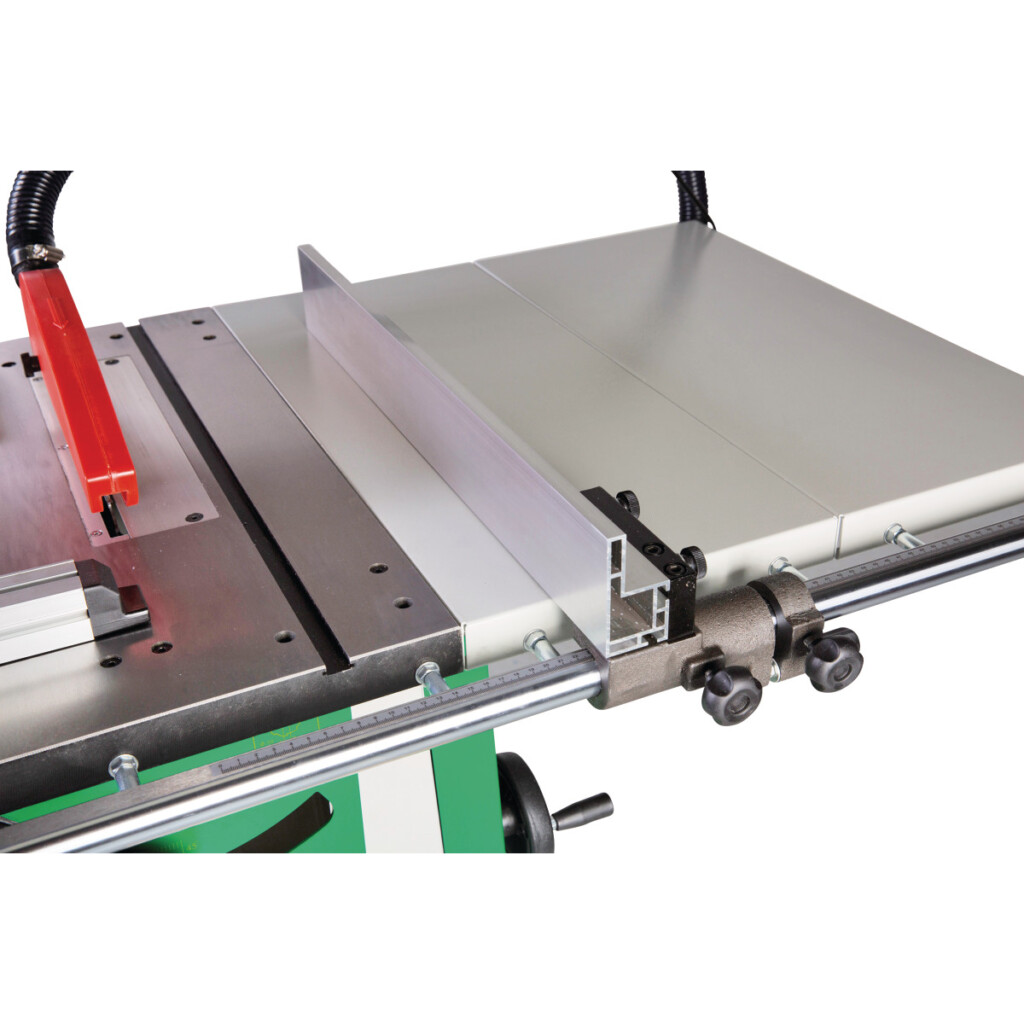

- Serienmäßige Tischverbreiterung
- Aufhängung des Sägeaggregats aus Stahlblech
- Sägeblattneigung 45° Grad nach links
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Die Stürmer Maschinen GmbH bietet eine robuste Kreissäge mit einem großzügig dimensionierten Gusstisch, stabiler Sägeaggregat-Aufhängung aus Stahlblech und einer Sägeblatthöhenverstellung per Handrad. Sie verfügt über einen leistungsfähigen Motor mit thermischem Überlastschutz, einen integrierten Absauganschluss an der Sägeblattschutzhaube und eine serienmäßige Tischverbreiterung. Die Sägeblattneigung beträgt 45° Grad nach links. Die Maschine hat Abmessungen von 1450 x 1000 x 1000 mm und wiegt etwa 107 kg. Der Absaugstutzendurchmesser beträgt 100 mm am Gerät und 30 mm am Sägeblattschutz. Mit einer Anschlussspannung von 400 V und einer Aufnahmeleistung von 2.0 kW ist sie für den intensiven Einsatz konzipiert. Der Schiebeschlitten misst 400 x 250 mm, und die Tischfläche ist 635 x 420 mm groß. Der Geräuschpegel beträgt 84.7 dB(A). Die Sägeeinheit bietet eine Schnittbreite von 680 mm und eine maximale Ablängbreite von 650 mm links vom Sägeblatt. Das Sägeblatt hat einen Durchmesser von 254 mm und dreht sich mit 4000 U/min.
Technische Spezifikationen Holzstar Tischkreissäge TKS 254 E (400 V)
| Abmessungen und Gewichte | |
|---|---|
| Länge (Produkt) ca. | 1450 mm |
| Breite/Tiefe (Produkt) ca. | 1000 mm |
| Höhe (Produkt) ca. | 1000 mm |
| Gewicht (Netto) ca. | 107 kg |
| Anschluss Absaugung | |
| Absaugstutzendurchmesser | 100 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 30 mm |
| Elektrische Daten | |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Aufnahmeleistung | 2.0 kW |
| Abgabeleistung (Motorleistung) | 1.5 kW |
| Gesamtleistung | 2.1 kW |
| Gesamt Anschlusswert | 3.5 A |
| Motor Drehzahl | 2800 min¯¹ |

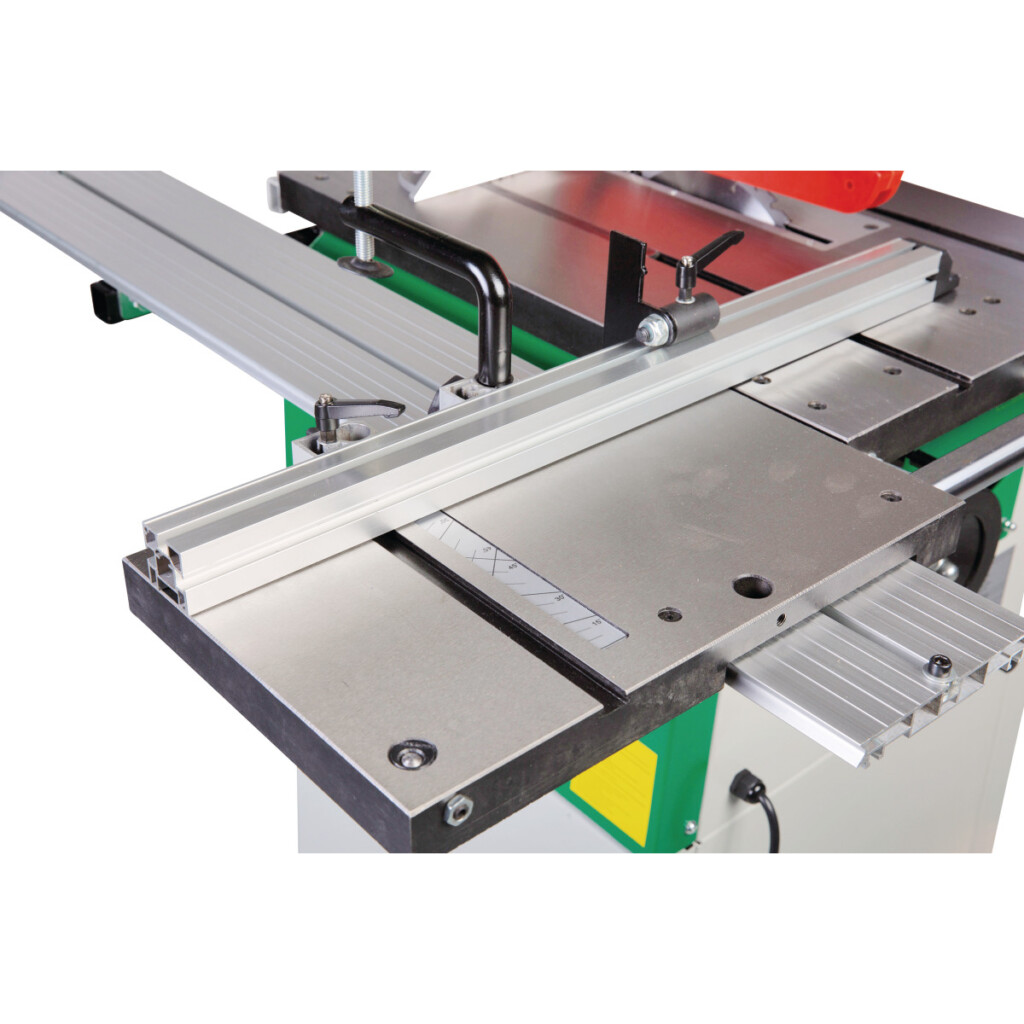

| Schiebeschlitten und Tisch | |
| Formatschiebeschlittenlänge | 400 mm |
| Formatschiebeschlittenbreite | 250 mm |
| Tischlänge | 635 mm |
| Tischbreite | 420 mm |
| Tischhöhe | 850 mm |
| Geräuschemission | |
| Schalldruckpegel | 84.7 dB(A) |
| Kreissägeeinheit | |
| Schnittbreite mit Parallelanschlag | 680 mm |
| Max. Ablängbreite links vom Sägeblatt | 650 mm |
| Sägeblattneigung | 90 - 45 ° |
| Max. Schnitthöhe 90° | 80 mm |
| Max. Schnitthöhe 45° | 65 mm |
| Durchmesser Sägeblatt | 254 mm |
| Drehzahl Sägeblatt | 4000 min¯¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
