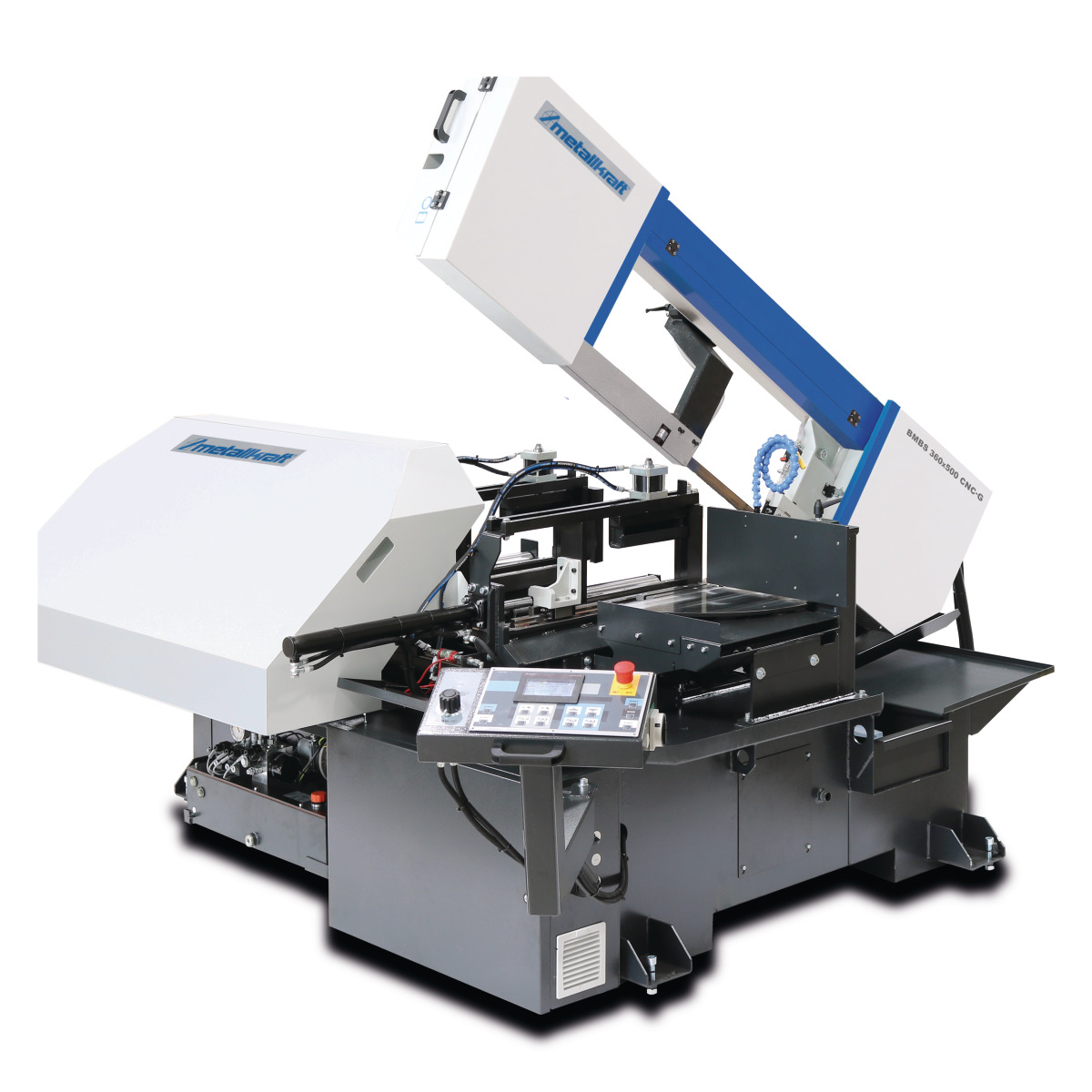

Metallkraft Vollautomatische Schwenkrahmen-Metallbandsäge BMBS 360×500 CNC-G
Metallkraft Vollautomatische Schwenkrahmen-Metallbandsäge BMBS 360×500 CNC-G
✓ Für Gehrungsschnitte bis +60°
✓ Ideal für Stahl und Edelstahl
✓ Hydraulisch gesteuertes System
✓ Präziser Materialvorschub
✓ Stufenlose Sägebandgeschwindigkeit
Ursprünglicher Preis war: 32.398,80 €30.103,89 €Aktueller Preis ist: 30.103,89 €.
2-8-werktage
Nicht vorrätig
Zusatzinformationen
| Gewicht | 2200 kg |
|---|

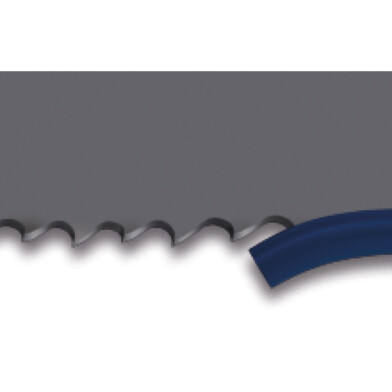

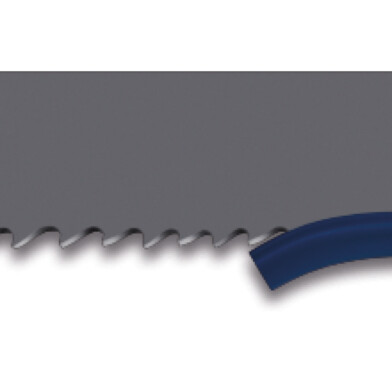

Optionales Zubehör …
Metallkraft Vollautomatische Schwenkrahmen-Metallbandsäge BMBS 360x500 CNC-G
- Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Sägebandführung mit einstellbaren HM-Platten für einen präzisen Schnitt
- Hydraulisch gesteuertes System für beide Schraubstöcke und die Auf- und Abwärtsbewegung des Sägearms
- Präziser Materialvorschub über Kugelumlaufspindel
- Serienmäßig mit Frequenzumrichter zur stufenlosen Einstellung der Sägebandgeschwindigkeit von 20 - 100 m/min
- BRP - Sägebandüberwachung
- Die Backen der beiden Spannstöcke sind serienmäßig mit Langhub-Hydraulikzylindern ausgestattet, dadurch entfällt das Voreinstellen auf den zu sägenden Materialquerschnitt
- Digitale Winkelanzeige
- Schwenkbares Bedienpult
- Mechanische Bandspannvorrichtung
- Automatische Bandführungseinstellung
- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Sägebandführungen mit integriertem Kühlsystem
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Die Stürmer Maschinen GmbH bietet eine Säge, die sich ideal zum Sägen von Stahl, Edelstahl, Werkzeugstahl, NE-Metallen und Kunststoff eignet. Diese verfügt über eine hydraulisch gesteuerte Sägebandführung für präzise Schnitte und eine stufenlose Einstellung der Sägebandgeschwindigkeit von 20 - 100 m/min. Mit den Abmessungen 2940 x 2600 x 2340 mm und einem Gewicht von 1500 kg ist sie leistungsstark und robust. Zudem ist sie mit einer digitalen Winkelanzeige, einer Späneräumbürste und einem Kühlsystem ausgestattet. Bei Online-Registrierung gewährt der Hersteller eine 3-jährige Garantie.
Technische Spezifikationen Metallkraft Vollautomatische Schwenkrahmen-Metallbandsäge BMBS 360x500 CNC-G
| Abmessungen und Gewichte | Elektrische Daten | Geräuschemission | Maschinendaten | Schnittbereiche | Materialvorschub |
|---|---|---|---|---|---|
|
Länge (Produkt) ca.: 2940 mm Breite/Tiefe (Produkt) ca.: 2600 mm Höhe (Produkt) ca.: 2340 mm Gewicht (Netto) ca.: 1500 kg |
Abgabeleistung (Motorleistung): 3,0 kW Anschlussspannung: 400 V Netzfrequenz: 50 Hz Motorleistung Hydraulikpumpe: 0.85 kW Motorleistung Kühlmittelpumpe: 0.09 kW Schutzklasse: 1 Wirkungsgrad: 90 % Abgabeleistung: 7.7 kW Aufnahmeleistung: 7.7 kW Schutzart Antriebsmotor: IP55 Nennbetriebsart Antriebsmotor: S1 Motor Effizienzklasse: IE2 Gesamt Stromaufnahme: 10.3 A |
Schallleistungspegel DIN EN ISO 3746: 67 dB (A) Schallleistungspegel DIN EN ISO 3744: 65 dB (A) |
Sägebandgeschwindigkeit(en): 20 – 100 m/min Sägebandlänge: 4780 mm Sägebandbreite: 34 mm Sägebanddicke: 1.1 mm Schnittwinkel von bis: 0 - 60 ° |
Schnittbereich 0° rund (Rohr): 360 mm Schnittbereich 0° rund (Vollmaterial): 360 mm Schnittbereich 0° rechteck liegend (Hohlprofil): 500 x 360 mm Schnittbereich 0° Bündel (Rohr): 500 x 220 mm Schnittbereich -45° rund (Rohr): 360 mm Schnittbereich -45° rund (Vollmaterial): 360 mm Schnittbereich -45° rechteck liegend (Hohlprofil): 440 x 240 mm Schnittbereich -60° rund (Rohr): 300 mm Schnittbereich -60° rund (Vollmaterial): 300 mm Schnittbereich -60° rechteck liegend (Hohlprofil): 290 x 280 mm |
Materialvorschubgeschwindigkeit: 1,5 / 3 m/min Materialvorschub max.: 1000 / 9999 mm Materialvorschub min.: 3 mm Abschnittlänge min.: 3 mm Materialdurchmesser min.: 50 mm Min. Restwerkstücklänge Halbautomatik: 30 mm Min. Restwerkstücklänge Automatik: 140 mm |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
