Optimum Getriebe-Metallbandsäge OPTIsaw SD 200G
Optimum Getriebe-Metallbandsäge OPTIsaw SD 200G
✓ Für anspruchsvolle Sägearbeiten
✓ Geräuscharmer, stabiler Betrieb
✓ Hydraulikzylinder mit Drosselventil
✓ Hochwertiges Bi-Metall-Sägeband
✓ Robuster Maschinenunterbau mit Transportbügel
Ursprünglicher Preis war: 1.962,00 €1.912,95 €Aktueller Preis ist: 1.912,95 €.
7573
Vorrätig
Zusatzinformationen
| Gewicht | 130 kg |
|---|
Optionales Zubehör …
Optimum Getriebe-Metallbandsäge OPTIsaw SD 200G
- Geräuscharmer Lauf
- Stabile Gussausführung
- Absenkung des Sägebügels über Hydraulikzylinder mit Drosselventil stufenlos einstellbar
- Mikroschalter für automatische Endabschaltung
- Gut lesbare Skala zur Winkeleinstellung
- Serienmäßig mit hochwertigem Bi-Metall-Sägeband
- Sägebandspannung frontseitig über Handrad einstellbar

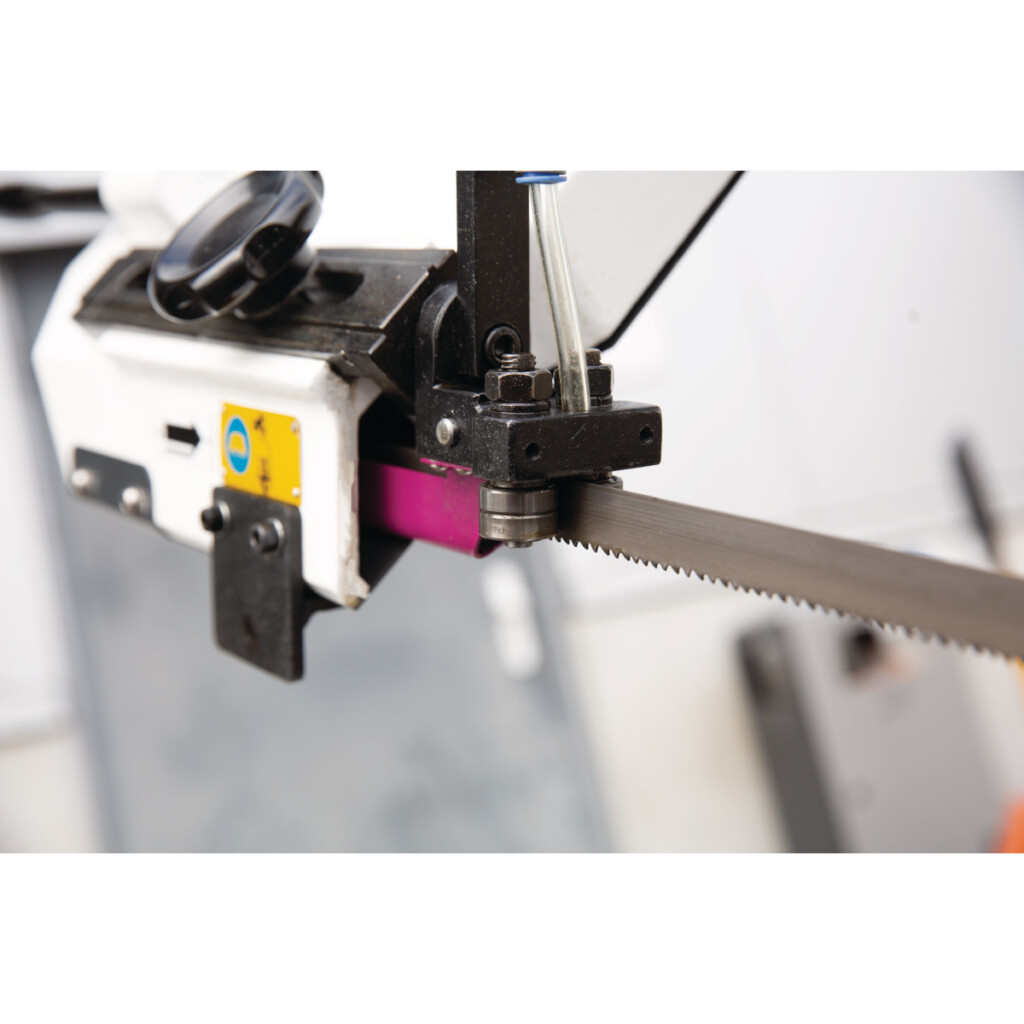

- Kugelgelagerte Sägebandführung
- Robuster Maschinenunterbau mit großen Räder und handlicher Transportbügel zum problemlosen Standortwechsel der Maschine
- Einstellbarer Materialanschlag für Serienarbeiten
- Schutzschalter für die Sägebandabdeckung
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Die leise und robuste Sägemaschine von Optimum Maschinen Germany GmbH kommt mit einer stabilen Gussausführung und ermöglicht dank Hydraulikzylinder eine stufenlose Bügeleinstellung. Das Gerät ist mit einem Bi-Metall-Sägeband, einer kugelgelagerten Sägebandführung und einer gut lesbaren Winkelskala ausgestattet. Der robuste Maschinenunterbau ermöglicht einen einfachen Standortwechsel und der einstellbare Materialanschlag ist ideal für Serienarbeiten. Mit einer Länge von 1295mm, einer Breite von 535mm und einer Höhe von 1200mm ist die Maschine kompakt und für eine sofortige Produktivität nach Inbetriebnahme konzipiert. Die Maschine bietet eine 3-Jahres Garantie von Stürmer bei Online-Registrierung.
```htmlTechnische Spezifikationen Optimum Getriebe-Metallbandsäge OPTIsaw SD 200G
| Abmessungen und Gewichte | Länge (Produkt) ca.: 1295 mm | Breite ohne Materialanschlag ca.: 475 mm | Breite/Tiefe (Produkt) ca.: 535 mm | Breite mit Materialanschlag ca.: 535 mm | Höhe (Produkt) ca.: 1200 mm | Höhe untere Endlagestellung ca.: 790 mm | Höhe obere Endlagestellung ca.: 1200 mm | Gewicht (Netto) ca.: 130 kg | Höhe Arbeitstisch: 530 mm |
| Ausstattung | Kühlmittelpumpe: ✔ | ||||||||
| Elektrische Daten | Abgabeleistung (Motorleistung): 0,55 / 0,75 kW | Anschlussspannung: 400 V | Netzfrequenz: 50 Hz | Motorleistung Kühlmittelpumpe: 0.1 kW | |||||
| Maschinendaten | Sägebandgeschwindigkeit(en): 44 / 88 m/min | Sägebandlänge: 2360 mm | Sägebandbreite: 19 mm | Sägebanddicke: 0.9 mm | Schnittwinkel von bis: 0 - 45 ° | Vorschub: stufenlos einstellbar | Heben des Sägebügels: manuell | ||
| Schnittbereiche | Schnittbereich 0° rund (Vollmaterial): 180 mm | Schnittbereich 0° quadrat (Vollmaterial): 180 mm | Schnittbereich 0° rechteck stehend (Vollmaterial): 180 x 240 / 50 x 300 mm | Schnittbereich +45° rund (Vollmaterial): 110 mm | Schnittbereich +45° quadrat (Vollmaterial): 150 mm | Schnittbereich +45° rechteck stehend (Vollmaterial): 110 x 170 mm | Erläuterung Schnittbereich: Schnittbereich aufgrund des Sägebügelgewichtes mit Aluminium ermittelt. Kann beim Einsatz unterschiedlicher Materialien variieren und unter Umständen kleiner ausfallen (nicht Schnittkapazität). |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
