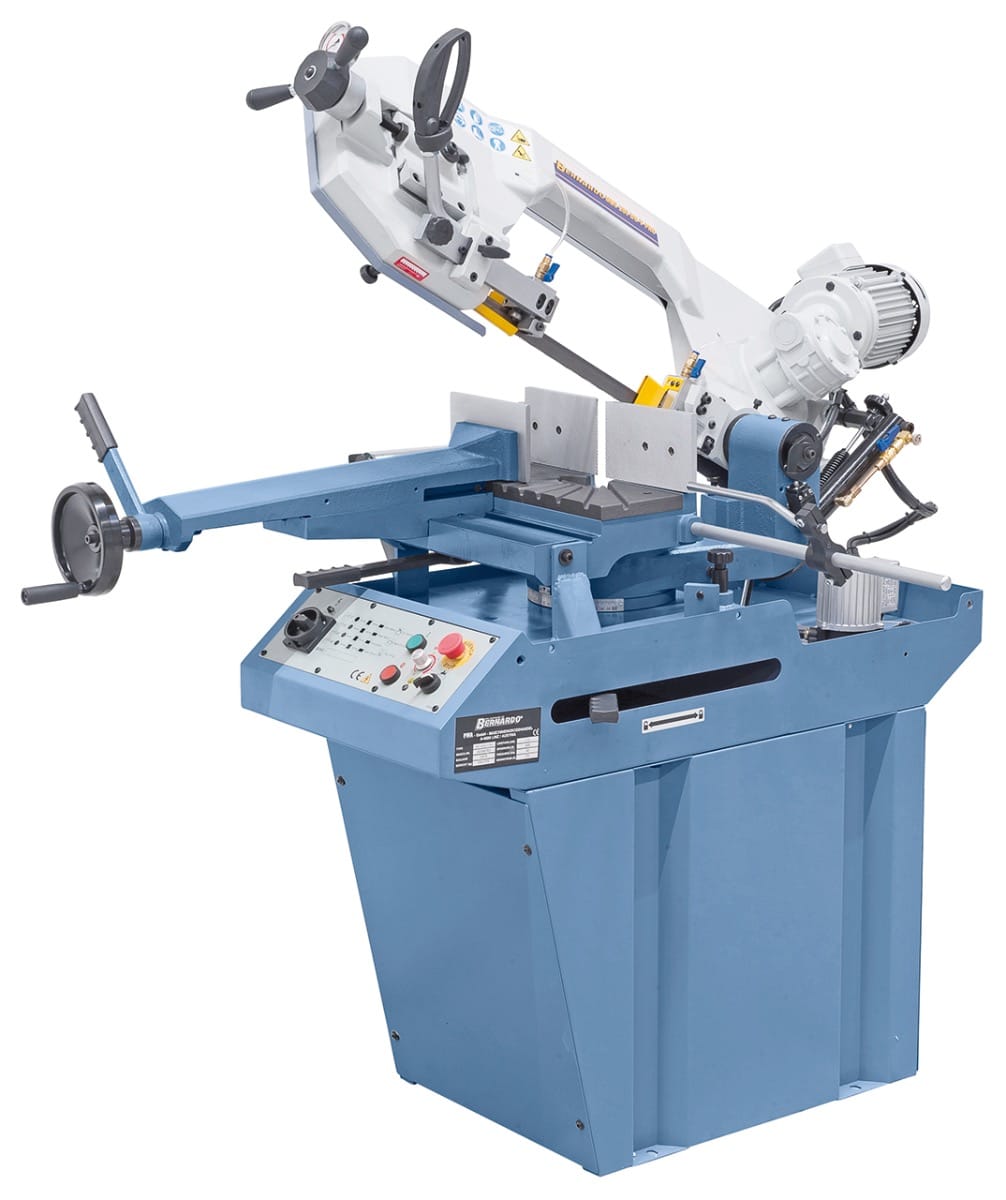

Bernardo Doppelgehrungsbandsäge MBS 280 DG-V PRO / 400 V
Bernardo Doppelgehrungsbandsäge MBS 280 DG-V PRO / 400 V
✓ Präzise Horizontalbandsäge für universellen Einsatz
✓ Schwenkbarer Sägebügel für Doppelgehrungsschnitte
✓ Hydraulikzylinder für feinfühliges Absenken
✓ Stufenlos regelbare Schnittgeschwindigkeit
✓ Robuste Konstruktion für ruhigen Lauf
Ursprünglicher Preis war: 4.692,00 €4.222,80 €Aktueller Preis ist: 4.222,80 €.
Nicht vorrätig
Optionales Zubehör …
Bernardo Doppelgehrungsbandsäge MBS 280 DG-V PRO / 400 V
<p>Das Modell MBS 280 DG-V PRO ist eine präzise Horizontalbandsäge für den universellen Einsatz. Die Merkmale dieser Maschine sind der schwenkbare Sägebügel für Doppelgehrungsschnitte von -45° bis +60°, sowie ein Hydraulikzylinder zum feinfühligen Absenken mittels Regelventil. Das Modell verfügt zusätzlich über eine stufenlos regelbare Schnittgeschwindigkeit.</p>
Das Modell MBS 280 DG-V PRO ist eine präzise Horizontalbandsäge, ideal für den universellen Einsatz. Die Maschine bietet einen schwenkbaren Sägebügel für Doppelgehrungsschnitte von -45° bis +60°, eine stufenlos regelbare Schnittgeschwindigkeit und verfügt über einen Hydraulikzylinder zum feinfühligen Absenken. Die Säge hat eine Schnittkapazität von 225 mm / 180 x 180 mm im Rund / Quadrat 90°-Bereich und kommt mit zahlreichem Zubehör wie Sägeband, Manometer für Bandspannung und Kühlmitteleinrichtung.
Eigenschaften Bernardo Doppelgehrungsbandsäge MBS 280 DG-V PRO / 400 V
- Verwindungsfreier, stark dimensionierter Sägearm aus Sphäroguss
- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Robuste Konstruktion, daher ruhiger und vibrationsfreier Lauf

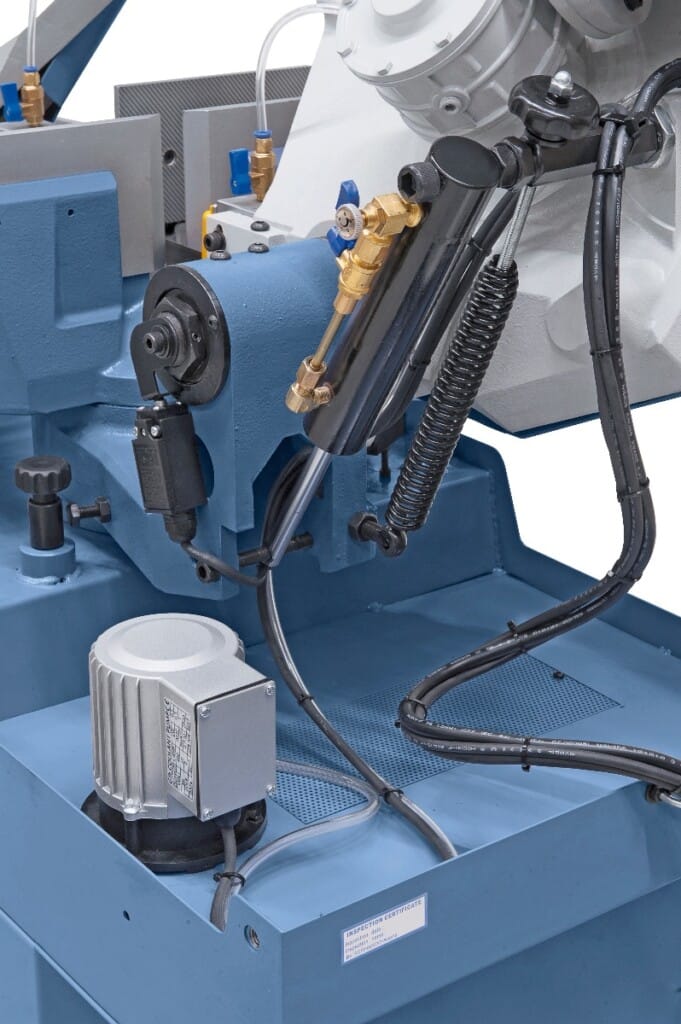

- Stufenlos regelbare Absenkung über Hydraulikzylinder
- Getriebe mit gehärteter und geschliffener Schneckenwelle und Bronze-Schneckenrad

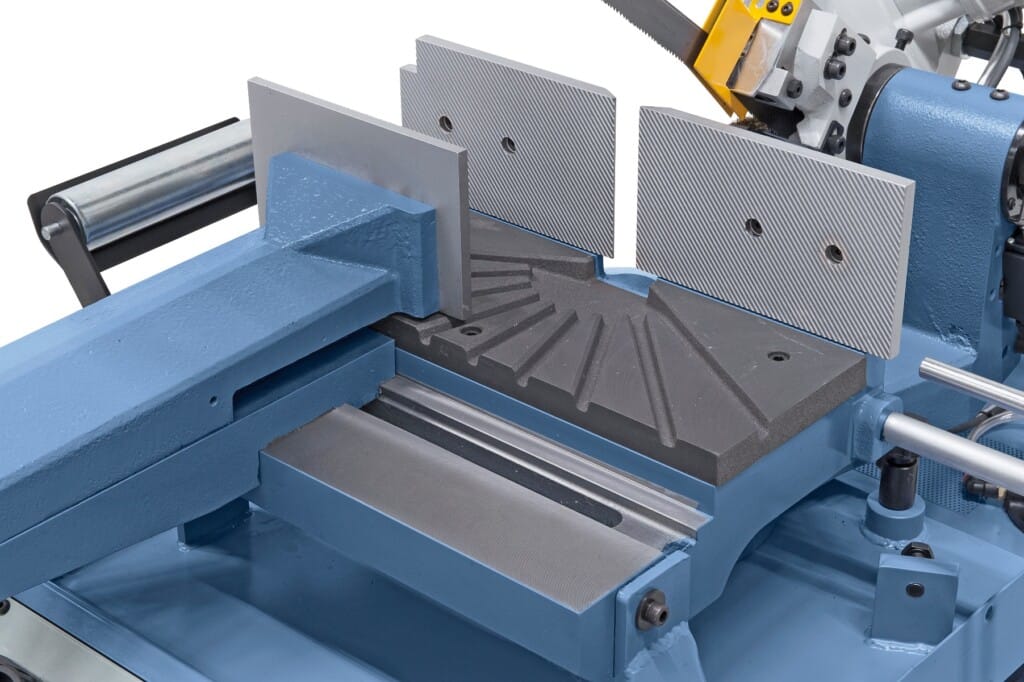

- Robuster Schraubstock aus Grauguss mit Werkstückanschlag, ideal für Serienschnitte
- Serienmäßig mit Untergestell und Kühlmitteleinrichtung
- Automatische Endabschaltung nach Materialdurchschnitt
- Schwenkbarer Sägebügel zum Doppelgehrungsschneiden nach links (-45°) und rechts (+60°)

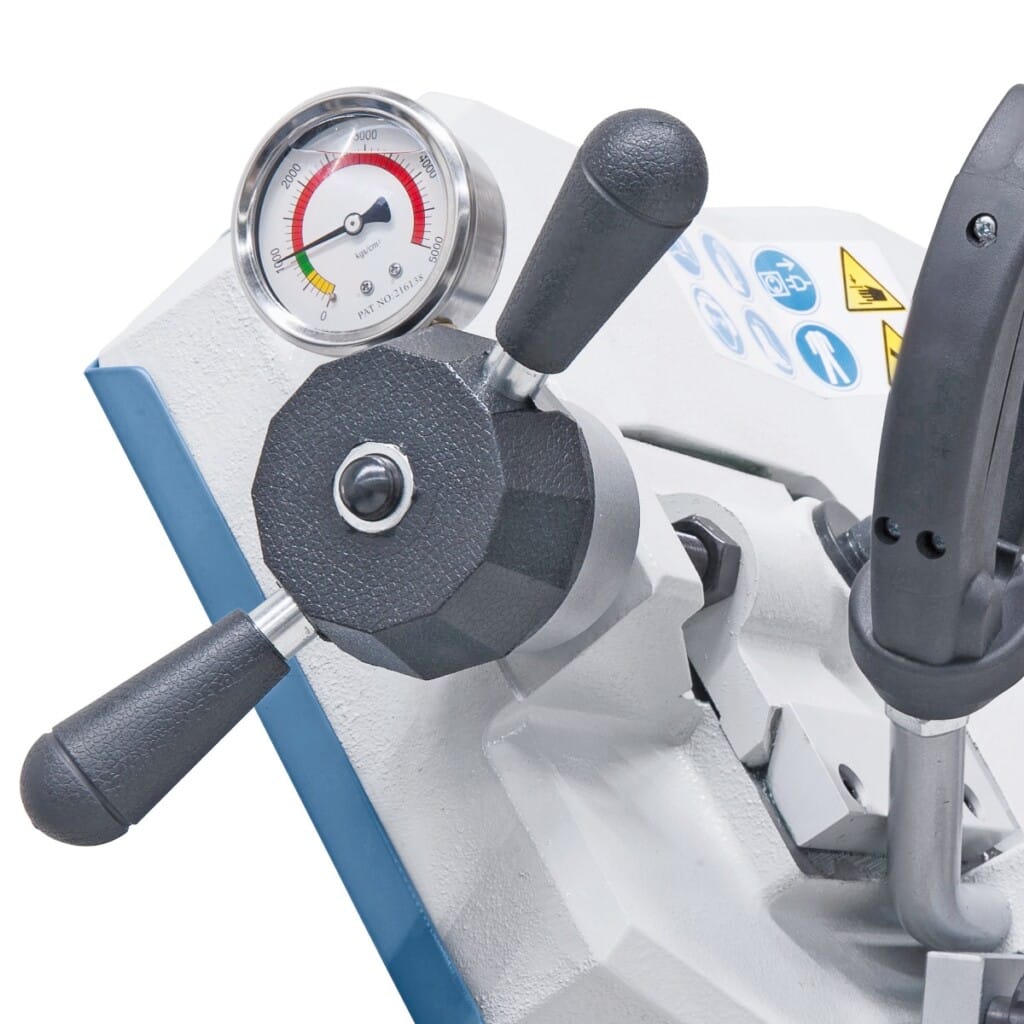

- Inklusive Manometer zur Kontrolle der optimalen Sägebandspannung
Technische Spezifikationen Bernardo Doppelgehrungsbandsäge MBS 280 DG-V PRO / 400 V
|
Schnittbereich rund / quadrat 90° |
225 mm / 180 x 180 mm |
|
Schnittbereich flach 90° |
245 x 150 mm |
|
Schnittbereich rund / quadrat 45° R |
145 mm / 145 x 145 mm |
|
Schnittbereich flach 45° R |
190 x 145 mm |
|
Schnittbereich rund / quadrat 45° L |
120 mm / 120 x 120 mm |
|
Schnittbereich flach 45° L |
150 x 120 mm |
|
Schnittbereich rund / quadrat 60° R |
90 mm / 90 x 90 mm |
|
Schnittbereich flach 60° R |
115 x 90 mm |
|
Arbeitshöhe |
990 mm |
|
Sägebandabmessung |
2480 x 27 x 0,9 mm |
|
Schnittgeschwindigkeiten |
20 - 90 m/min |
|
Kühlmittelpumpe |
100 W |
|
Motor-Abgabeleistung S1 100% |
1,5 kW |
|
Spannung |
400 V |
|
Maschinenabmessung (L x T x H) |
1500 x 1100 x 1470 mm |
|
Gewicht ca. |
250 kg |
Lieferumfang
- Sägeband
- Werkstückanschlag
- Untergestell
- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Schnellspannschraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Endabschaltung
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
