Bernardo Doppelgehrungsbandsäge MBS 350 DG-VR PRO / 400 V

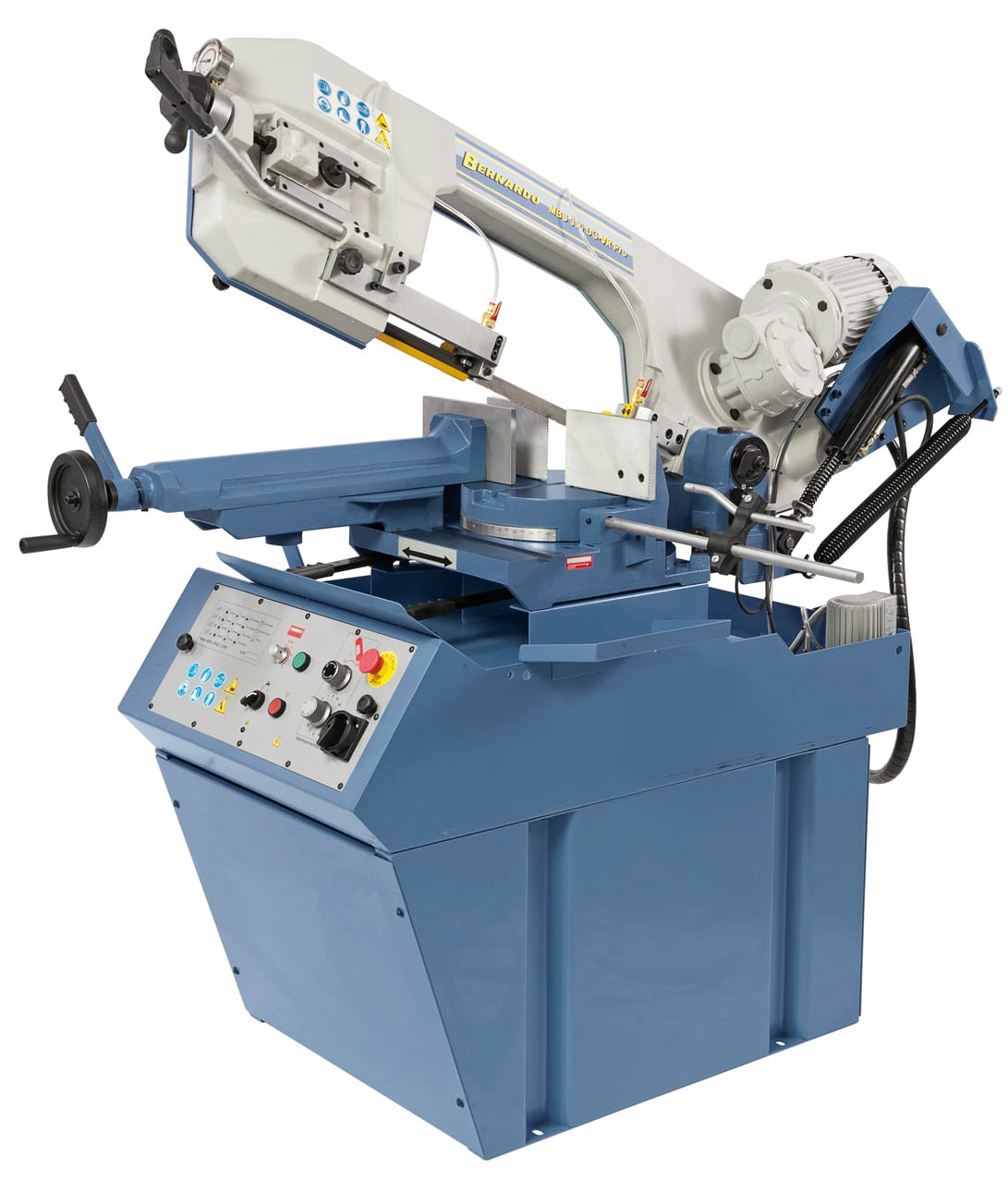

<p>Das Modell MBS 350 DG-VR PRO ist eine präzise Horizontalbandsäge für den universellen Einsatz. Die Merkmale dieser Maschine sind der schwenkbare Sägebügel für Doppelgehrungsschnitte von -45° bis +60°, der drehbare Schraubstock sowie die stufenlose Schnittgeschwindigkeit.</p>
Die MBS 350 DG-VR PRO ist eine präzise Horizontalbandsäge mit schwenkbarem Sägebügel für Doppelgehrungsschnitte und stufenloser Schnittgeschwindigkeit, geeignet für diverse Anwendungen. Sie verfügt über robuste Konstruktion, verschiedene Schnittbereiche, eine Arbeitshöhe von 975 mm und eine Sägebandabmessung von 2925 x 27 x 0,9 mm. Die Maschine hat eine Leistung von 1,9 kW und eine Spannung von 400 V.
Eigenschaften Bernardo Doppelgehrungsbandsäge MBS 350 DG-VR PRO / 400 V
- Professionelle Bandsäge für Schlossereien, Maschinenbau, Formenbau, ...
- Verwindungsfreier, stark dimensionierter Sägearm aus Sphäroguss
- Stufenlose Schnittgeschwindigkeit zur optimalen Anpassung an das Werkstück (20 - 80 m/min)
- Der Sägeschlitz im Drehteller bewegt sich beim Schwenken des Sägebügels mit, Vorteil: Der Auflagetisch wird beim Schneiden jedes beliebigen Winkels nicht angeschnitten.

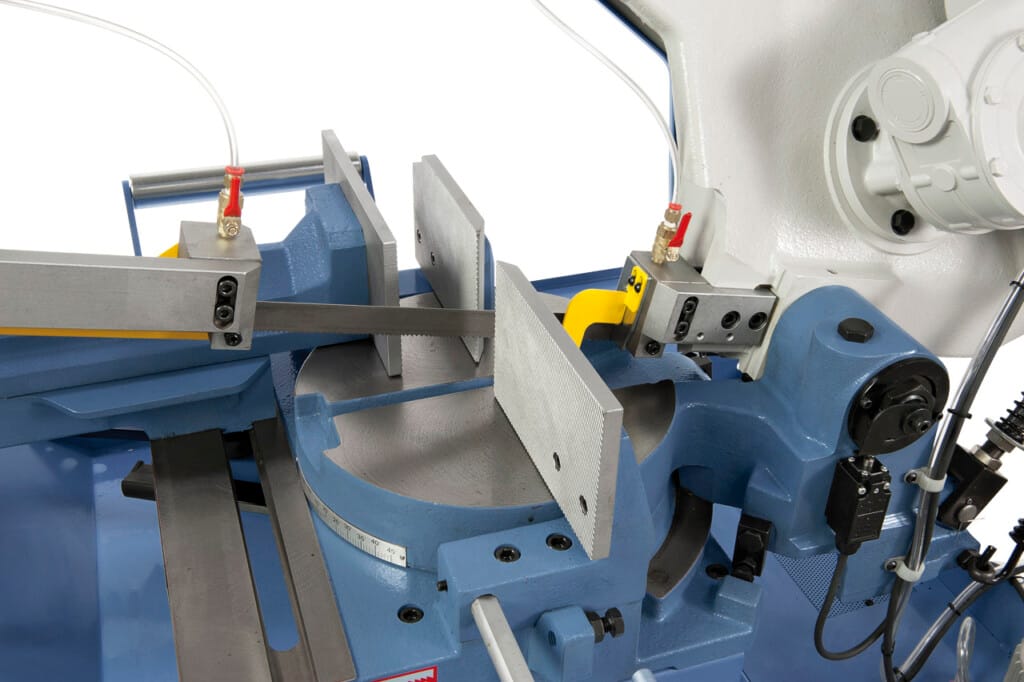

- Sägebandführung mit Rollenführung und Hartmetallplättchen für optimalen Bandlauf
- Robuste Konstruktion, daher ruhiger und vibrationsfreier Lauf

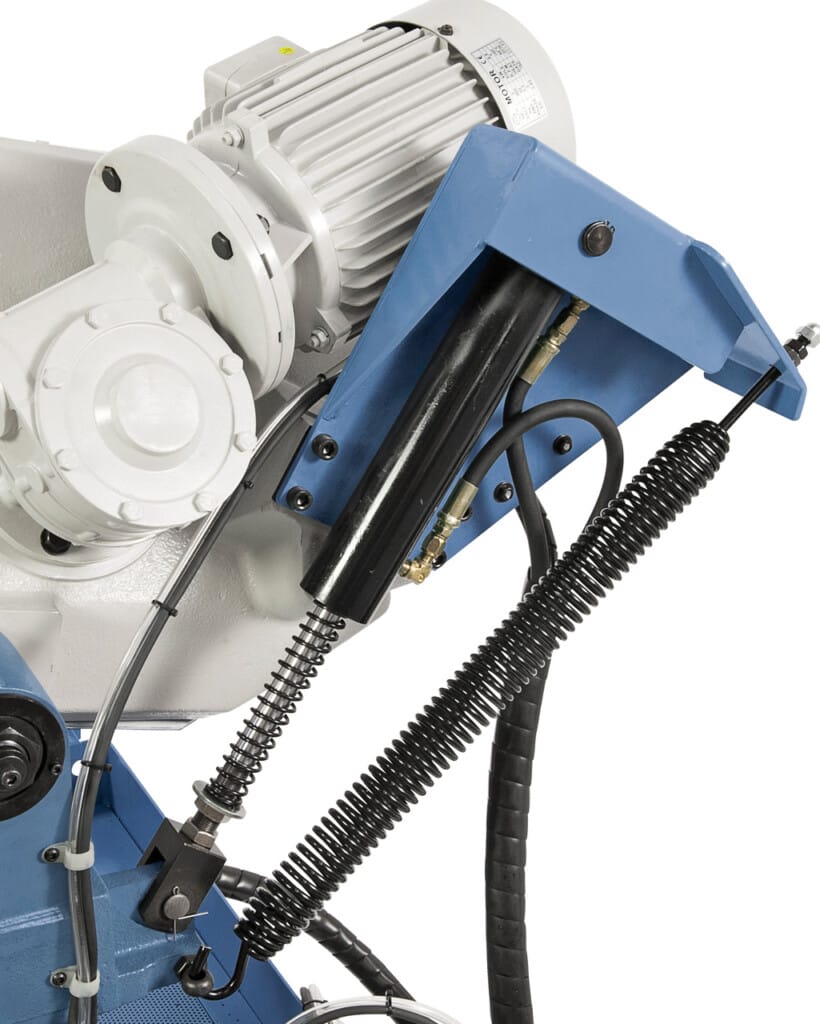

- Stufenlos regelbare Absenkung über Hydraulikzylinder
- Getriebe mit gehärteter und geschliffener Schneckenwelle und Bronze-Schneckenrad

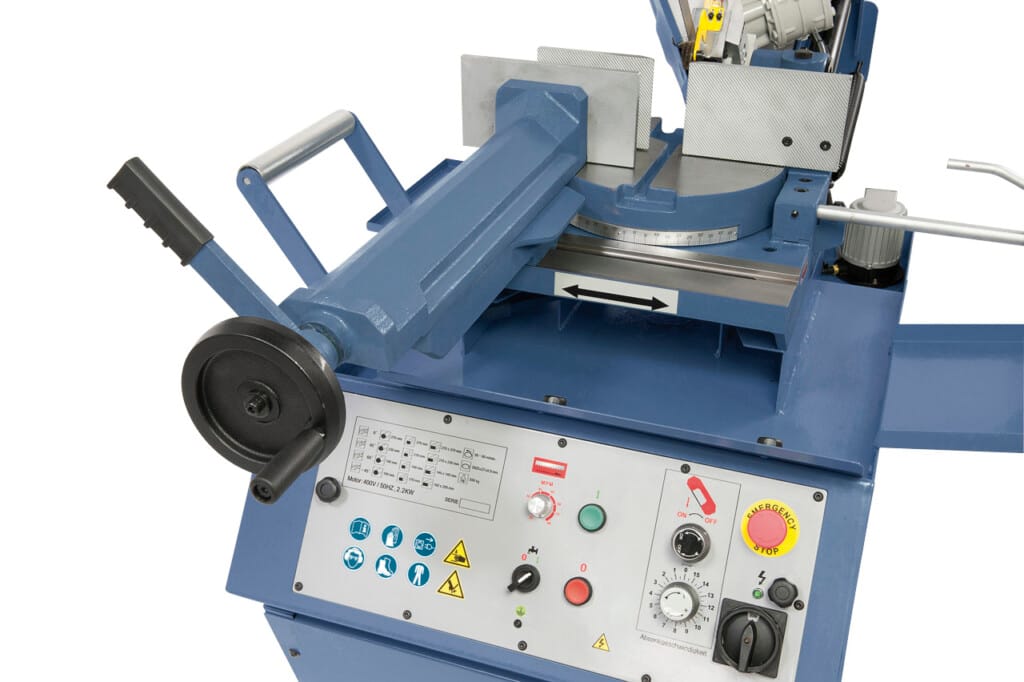

- Robuster Schraubstock aus Grauguss mit Werkstückanschlag, ideal für Serienschnitte
- Automatische Endabschaltung nach Materialdurchschnitt
- Schwenkbarer Sägebügel zum Doppelgehrungsschneiden nach links (-45°) und rechts (+60°)
Technische Spezifikationen Bernardo Doppelgehrungsbandsäge MBS 350 DG-VR PRO / 400 V
|
Schnittbereich rund / quadrat 90° |
270 mm / 260 x 260 mm |
|
Schnittbereich flach 90° |
350 x 240 mm |
|
Schnittbereich rund / quadrat 45° R |
230 mm / 210 x 210 mm |
|
Schnittbereich flach 45° R |
230 x 150 mm |
|
Schnittbereich rund / quadrat 45° L |
200 mm / 170 x 170 mm |
|
Schnittbereich flach 45° L |
200 x 140 mm |
|
Schnittbereich rund / quadrat 60° R |
140 mm / 140 x 140 mm |
|
Arbeitshöhe |
975 mm |
|
Sägebandabmessung |
2925 x 27 x 0,9 mm |
|
Schnittgeschwindigkeiten |
20 - 80 m/min |
|
Kühlmittelpumpe |
100 W |
|
Motor-Abgabeleistung S1 100% |
1,9 kW |
|
Motor-Aufnahmeleistung S6 40% |
2,8 kW |
|
Spannung |
400 V |
|
Maschinenabmessung (L x T x H) |
2000 x 1300 x 2000 mm |
|
Gewicht ca. |
550 kg |
Lieferumfang
- Sägeband

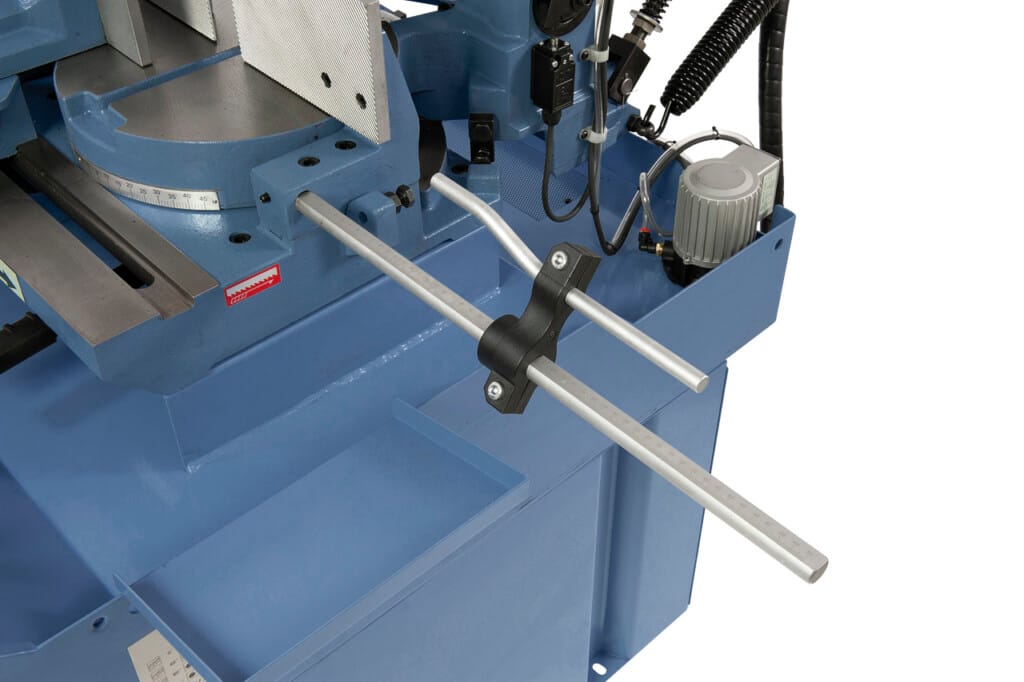

- Werkstückanschlag
- Untergestell
- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Schnellspannschraubstock
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder

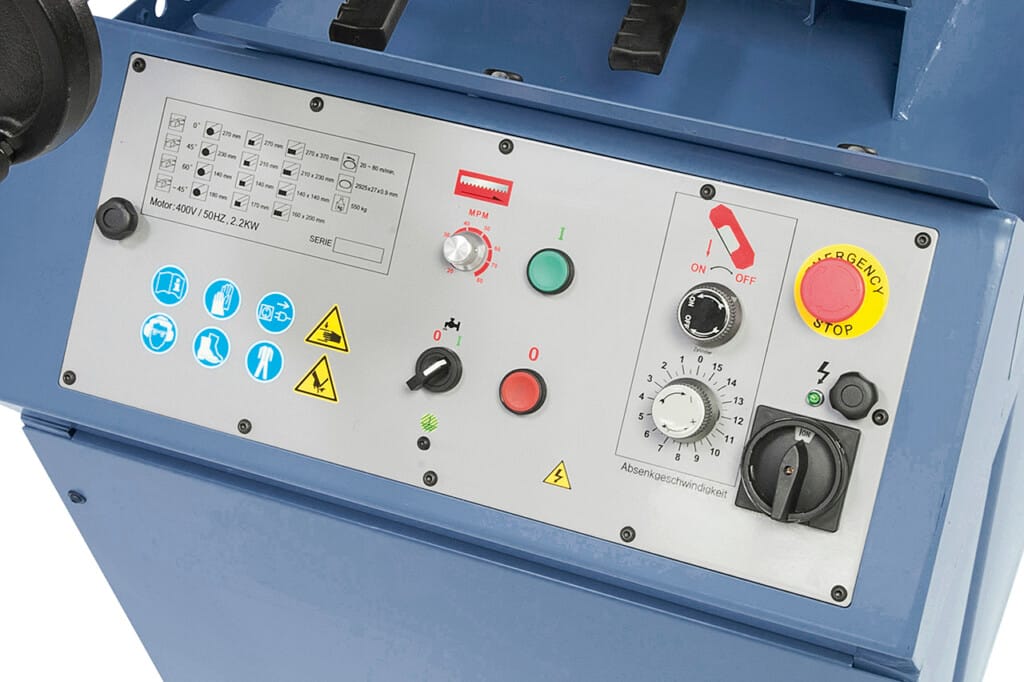

- Motorschutzschalter
- Automatische Endabschaltung
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
