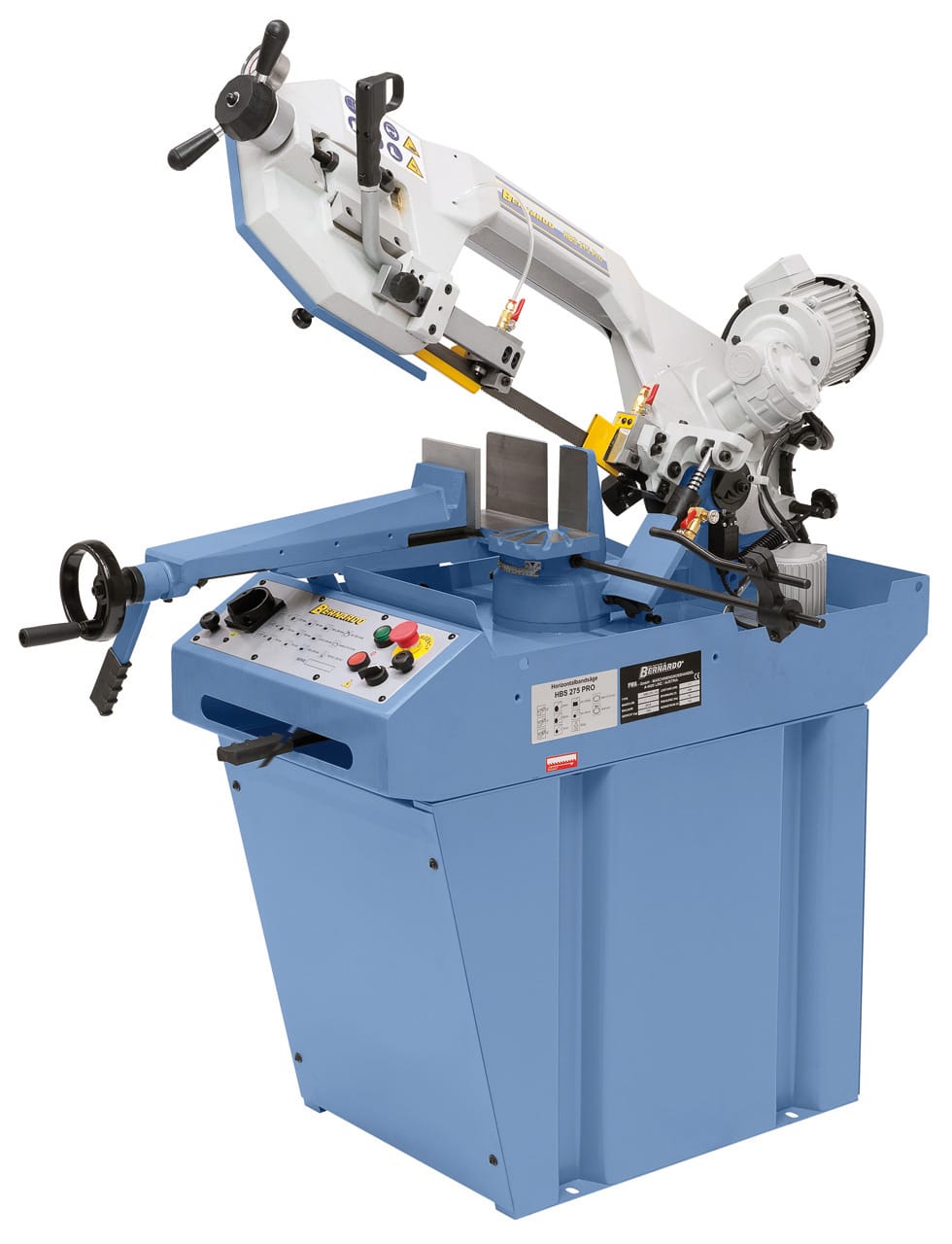

Bernardo Horizontalbandsäge HBS 275 PRO / 400 V
Bernardo Horizontalbandsäge HBS 275 PRO / 400 V
✓ Präzise Horizontalbandsäge HBS 275 PRO
✓ Mit Hartmetalleinsatz in Sägebandführung
✓ Integrierte Kühlmitteleinrichtung vorhanden
✓ Für universellen Einsatz geeignet
✓ Optimal für Werkstätten und Schlossereien
Ursprünglicher Preis war: 2.832,00 €2.548,80 €Aktueller Preis ist: 2.548,80 €.
Nur noch 1 vorrätig
Optionales Zubehör …
Bernardo Horizontalbandsäge HBS 275 PRO / 400 V
<p>Das Modell HBS 275 PRO ist eine präzise Horizontalbandsäge für den universellen Einsatz. Merkmale dieser Maschine sind die Sägebandführung mit Hartmetalleinsätzen und die integrierte Kühlmitteleinrichtung</p>
Die HBS 275 PRO ist eine präzise Horizontalbandsäge für universellen Einsatz, ausgestattet mit einer Sägebandführung mit Hartmetalleinsätzen und einer integrierten Kühlmitteleinrichtung. Sie bietet verschiedene Schnittbereiche, 2 Sägebandgeschwindigkeiten und verfügt über eine Motor-Abgabeleistung von 1,1 kW. Ihre kompakten Maße und das Gewicht von 180 kg machen sie zu einer optimalen Lösung für Werkstätten und Schlossereien.
Eigenschaften Bernardo Horizontalbandsäge HBS 275 PRO / 400 V

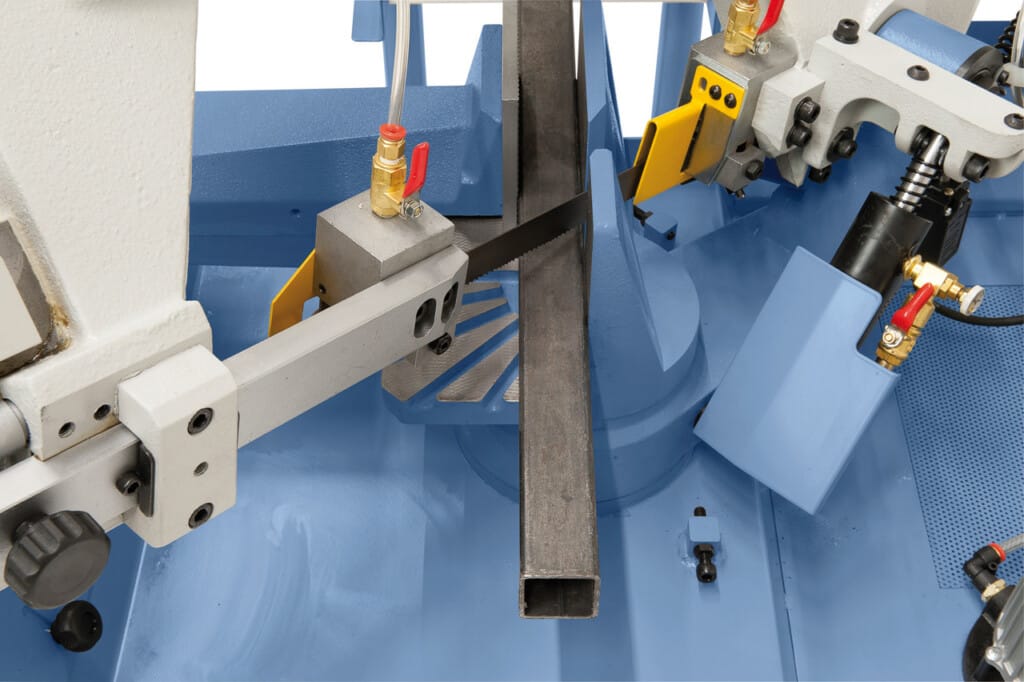

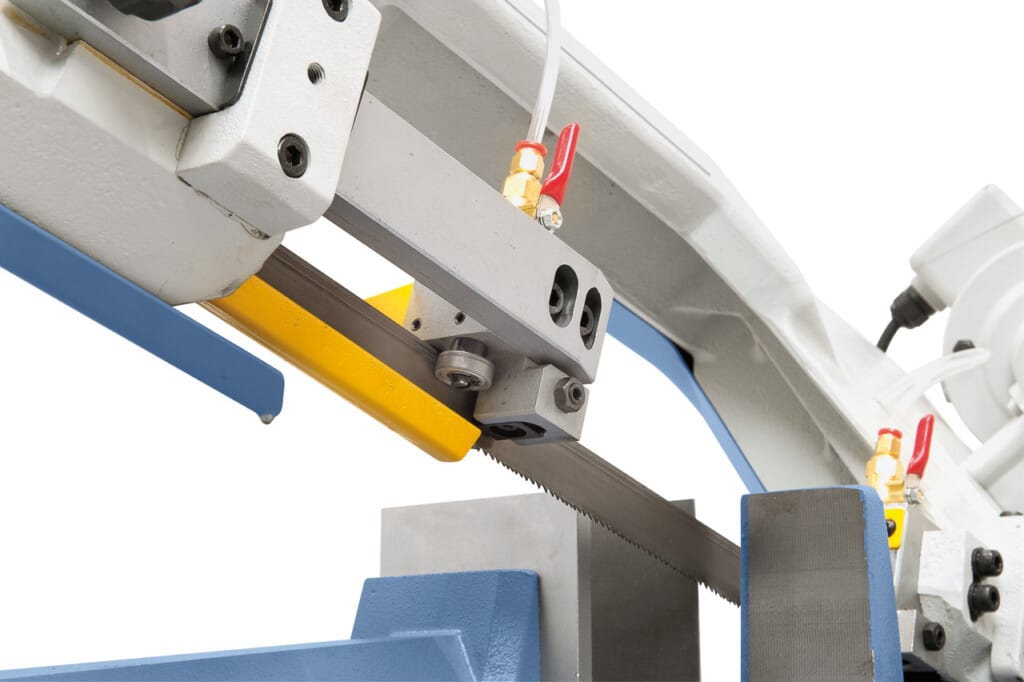

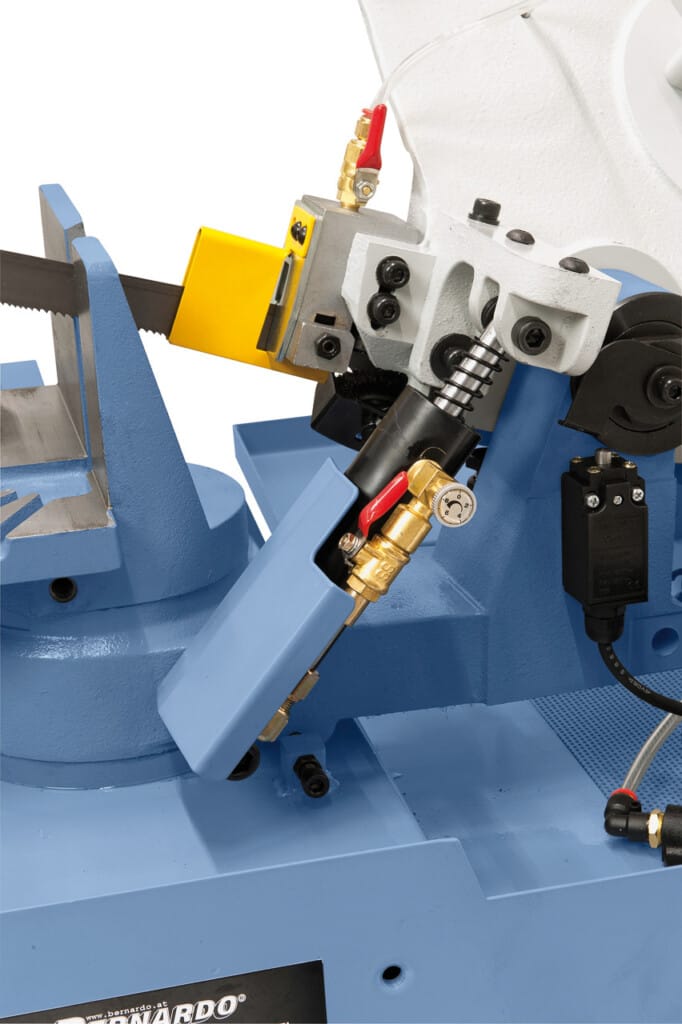

- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Professionelle Bandsägen für den universellen Werkstätteneinsatz, Schlossereien,....
- Zum Schneiden von Hohlprofilen und Vollmaterialien, Edelstahl, Werkzeugstahl,....
- Verwindungsfreier, stark dimensionierter Sägebügel aus Sphäroguss
- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
- 2 Sägebandgeschwindigkeiten für optimale Schnittergebnisse

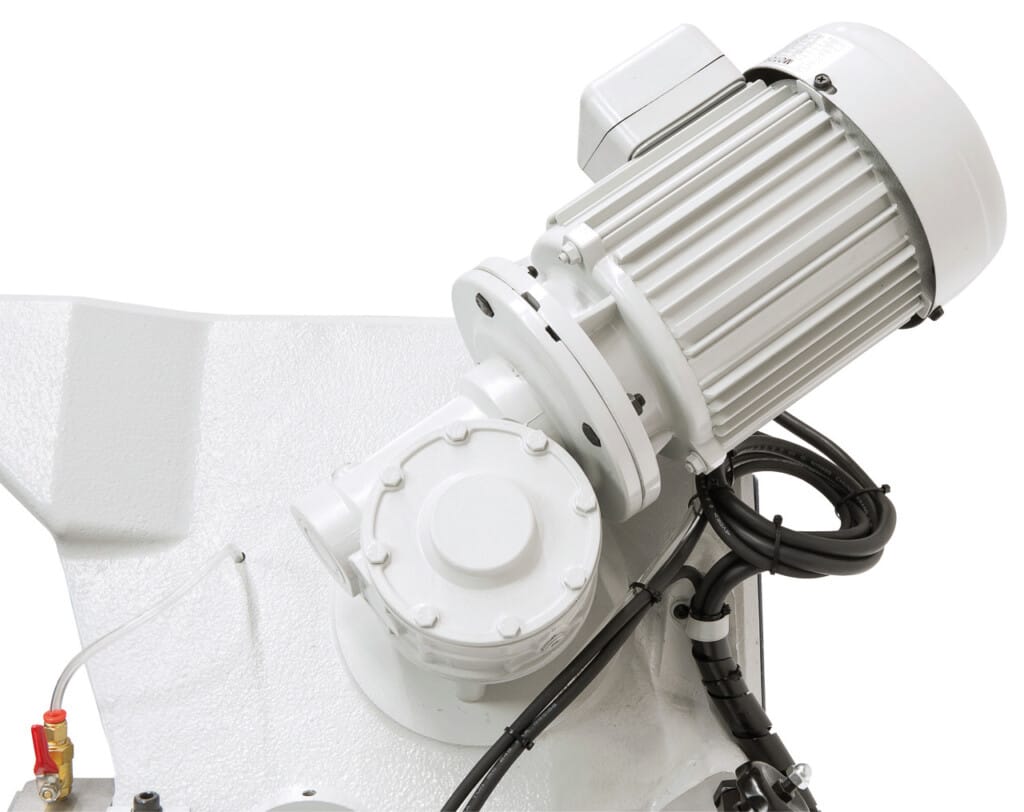

- Getriebe mit gehärteter und geschliffener Schneckenwelle und Bronze-Schneckenrad
- Automatische Endabschaltung nach Materialdurchschnitt
- Sägebandführung mit Schnellverstellung zum Anpassen an die Werkstückbreite garantiert ein optimales Arbeitsergebnis
Technische Spezifikationen Bernardo Horizontalbandsäge HBS 275 PRO / 400 V
|
Schnittbereich rund 90° |
225 mm |
|
Schnittbereich quadrat 90° |
200 x 200 mm |
|
Schnittbereich flach 90° |
245 x 150 mm |
|
Schnittbereich rund 45° |
160 mm |
|
Schnittbereich quadrat 45° |
160 x 160 mm |
|
Schnittbereich rund 60° |
100 mm |
|
Schnittbereich quadrat 60° |
100 x 100 mm |
|
Arbeitshöhe |
910 mm |
|
Sägebandabmessung |
2480 x 27 x 0,9 mm |
|
Schnittgeschwindigkeit |
45 / 90 m/min |
|
Kühlmittelpumpe |
100 W |
|
Motor-Abgabeleistung S1 100% |
1,1 kW |
|
Motor-Aufnahmeleistung S6 40% |
1,5 kW |
|
Spannung |
400 V |
|
Maschinenabmessung (L x T x H) |
1430 x 720 x 1700 mm |
|
Gewicht ca. |
180 kg |
Lieferumfang
- Sägeband
- Werkstückanschlag
- Untergestell

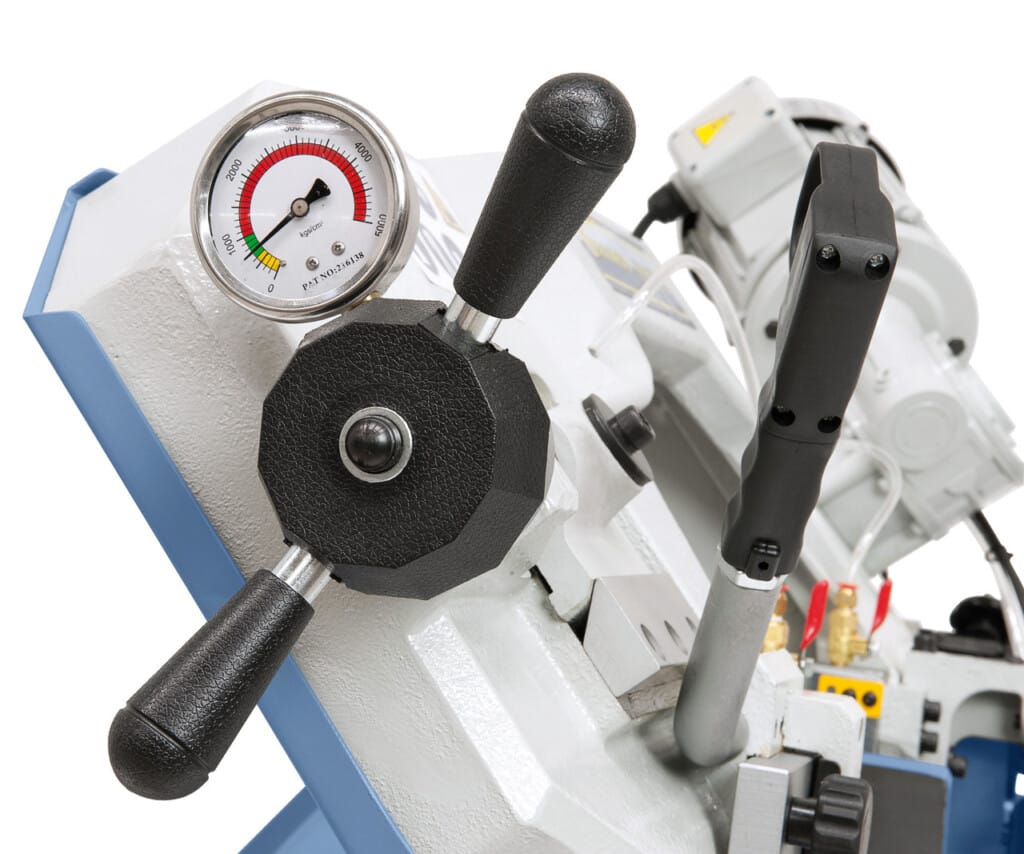

- Manometer für Bandspannung
- Sägebandführung mit Hartmetalleinsätzen
- Schraubstock mit Schnellarretierung

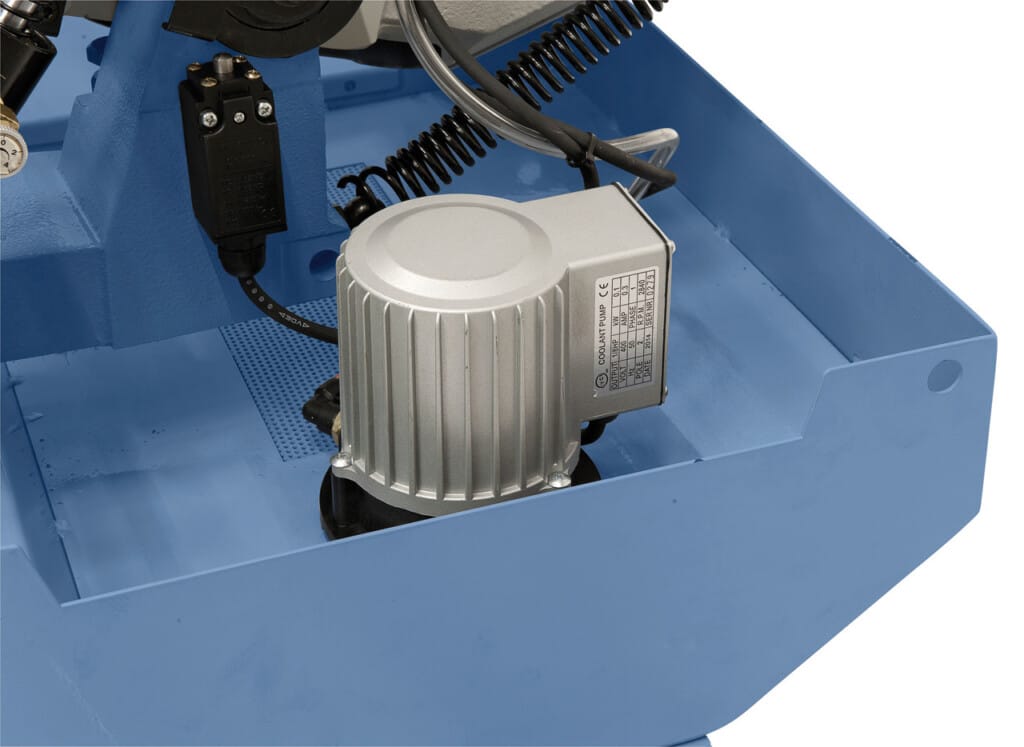

- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Motorschutzschalter
- Automatische Endabschaltung
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
