Bernardo Sägeblattschärfmaschine SBS 700 / 230 V
Bernardo Sägeblattschärfmaschine SBS 700 / 230 V
✓ Robuste Sägeblatt-Schärfmaschine SBS 700
✓ Schärfung von 80 – 700 mm Sägeblättern
✓ Schwenkbare Motor-Schleifscheibeneinheit
✓ Vielfältige Verzahnungen schleifbar
✓ Hartmetallbestückte und CV-Sägeblätter
Ursprünglicher Preis war: 344,40 €312,83 €Aktueller Preis ist: 312,83 €.
Vorrätig

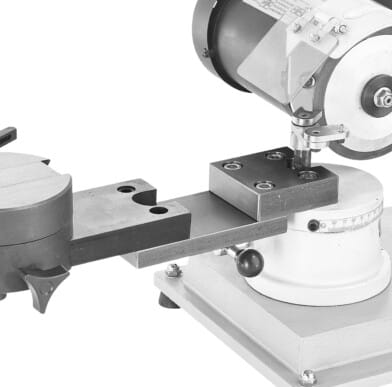

Optionales Zubehör …
Bernardo Sägeblattschärfmaschine SBS 700 / 230 V

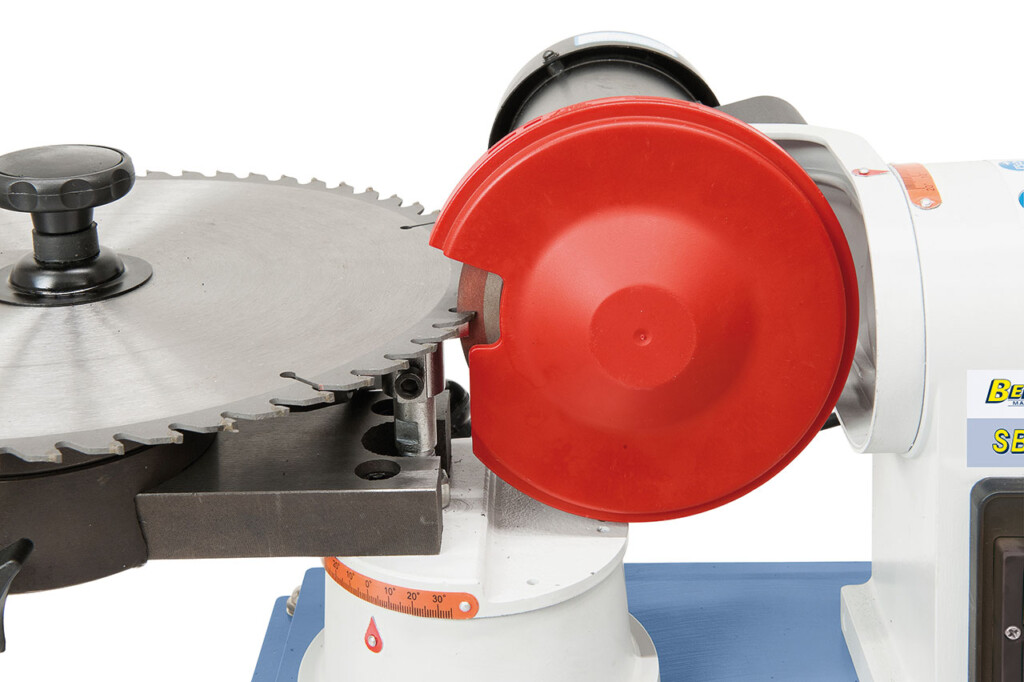

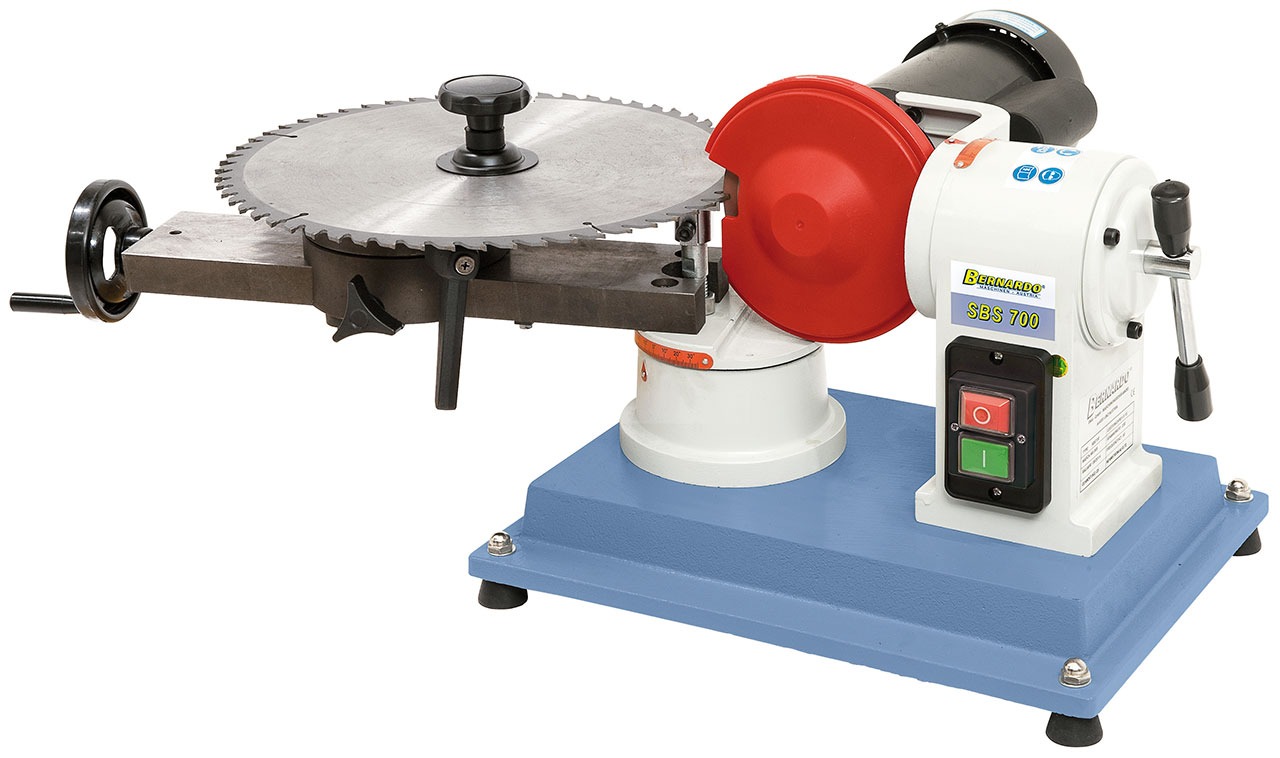

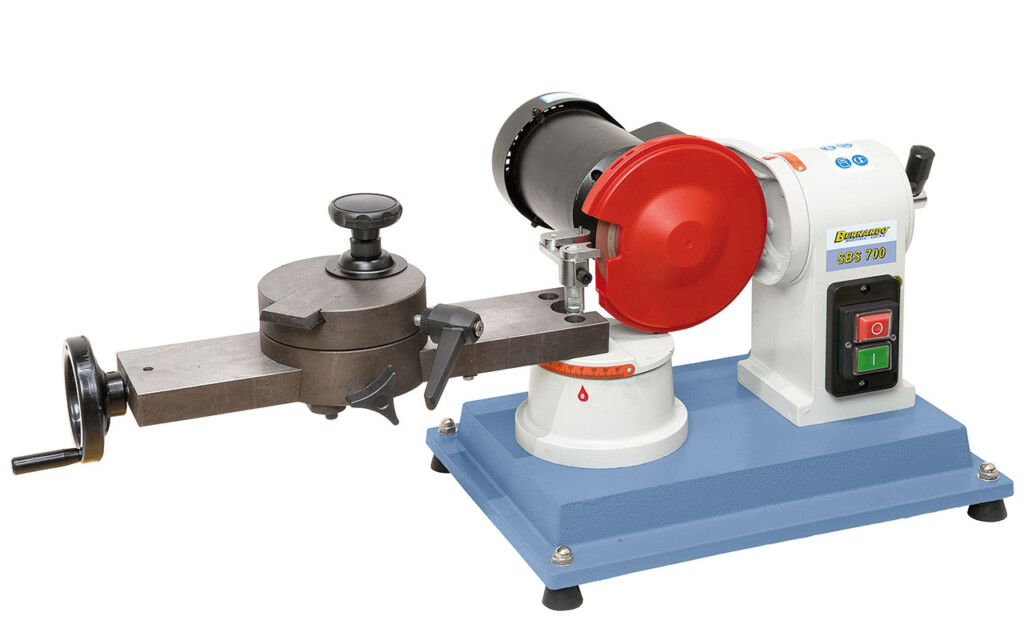

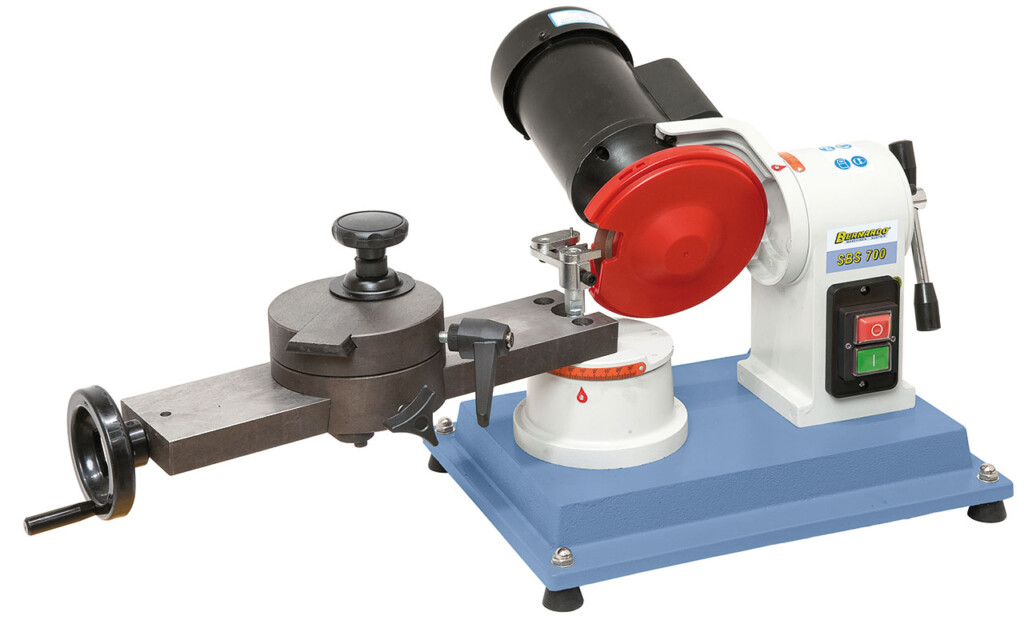

<p>Die robuste Sägeblatt-Schärfmaschine SBS 700 dient zum Schärfen von hartmetallbestückten und CV-Sägeblättern mit einem Durchmesser von 80 - 700 mm. Durch die schwenkbare Motor-Schleifscheibeneinheit bzw. Sägeblatthalterung können die verschiedensten Verzahnungen geschliffen werden.</p>
Die robuste Sägeblatt-Schärfmaschine SBS 700, mit einer Motorleistung von 180W und einer Leerlaufdrehzahl von 2850 U/min, eignet sich zum effizienten Schärfen von hartmetallbestückten und CV-Sägeblättern mit einem Durchmesser von 80 bis 700 mm. Ihre schwenkbare Motor-Schleifscheibeneinheit ermöglicht das Schleifen verschiedenster Verzahnungen. Die Maschine ist zudem mit einer Diamant-Schleifscheibe, Schutzabdeckung und Sägeblatt-Spannvorrichtung ausgestattet.
Eigenschaften Bernardo Sägeblattschärfmaschine SBS 700 / 230 V
- Universelle Sägeblatt-Schärfmaschinen zum Schleifen von Sägeblättern von 80 – 700 mm
- Schnelle und einfache Voreinstellung des Sägeblattes zum Schleifvorgang

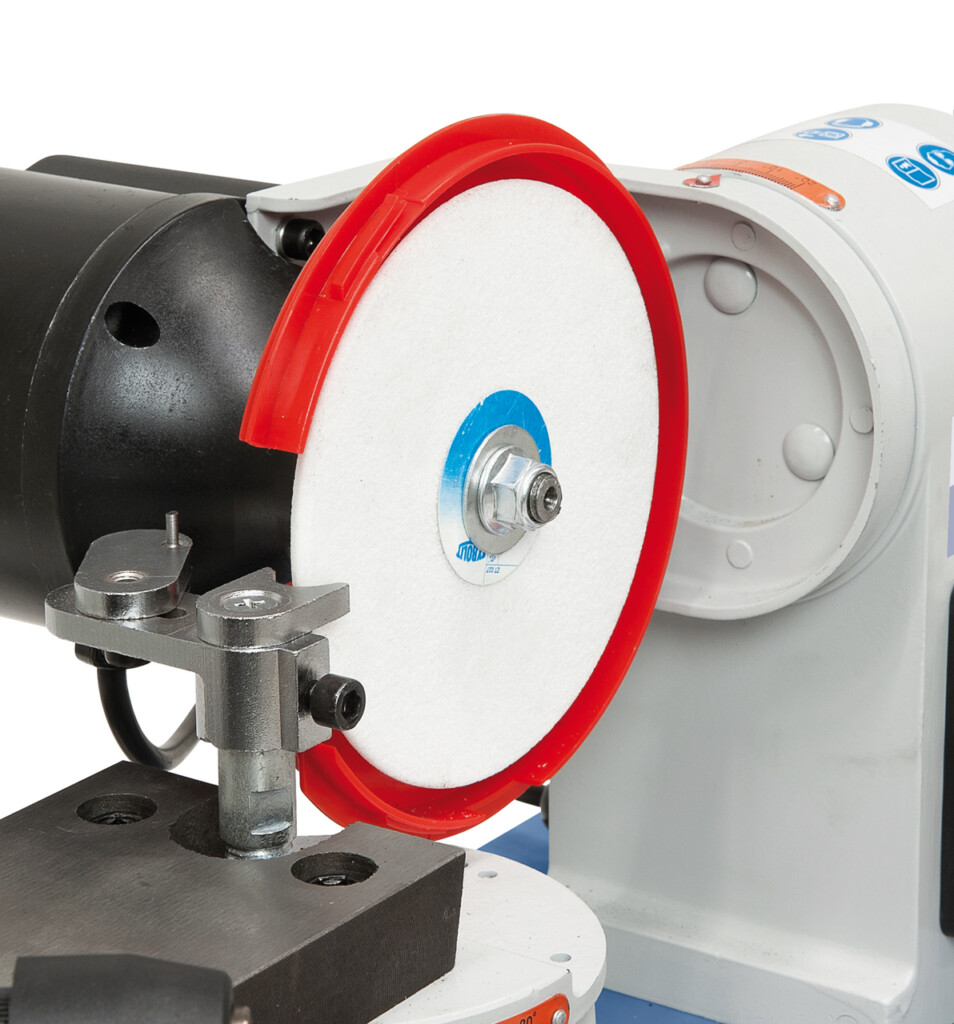

- Serienmäßig mit Diamantscheibe diam. 125 x 10 x 13 mm
- Stabile Graugussausführung, dadurch ist ein präzises Arbeiten gewährleistet

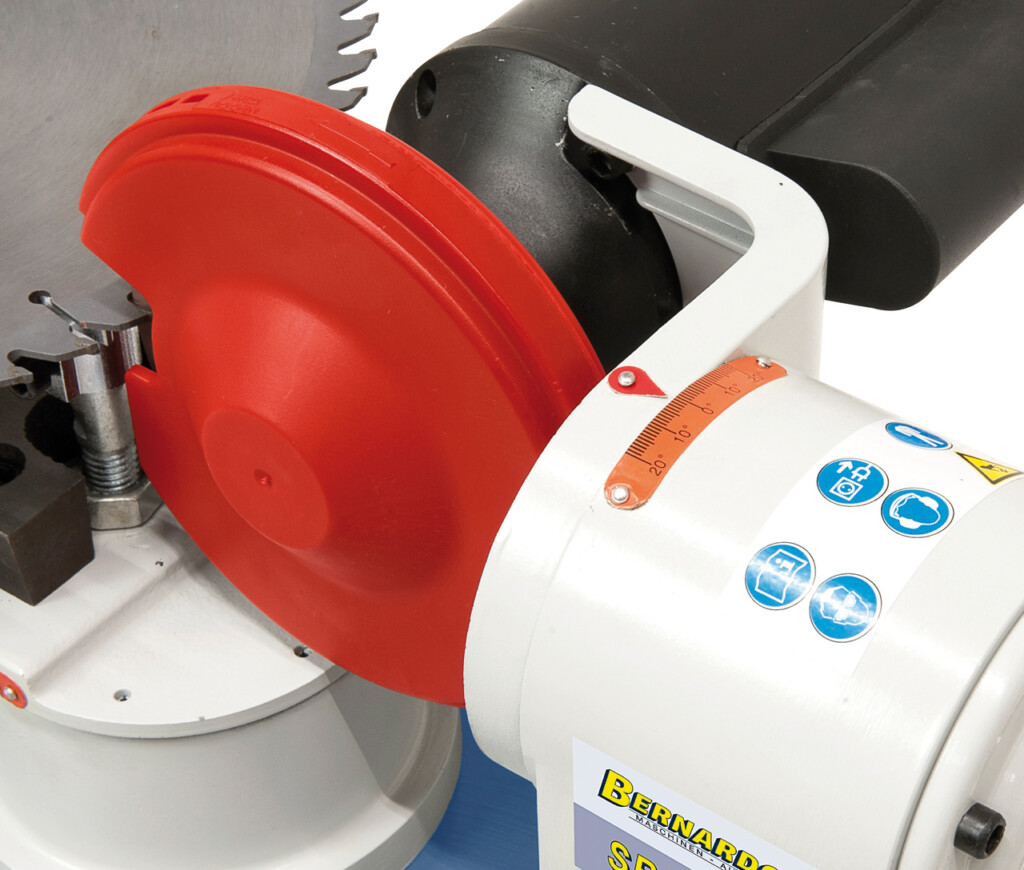

- Schwenkbare Motor-Schleifscheibeneinheit (20° links / rechts) zum Schärfen von HM-Wechselzahn-Sägeblättern (WZ)

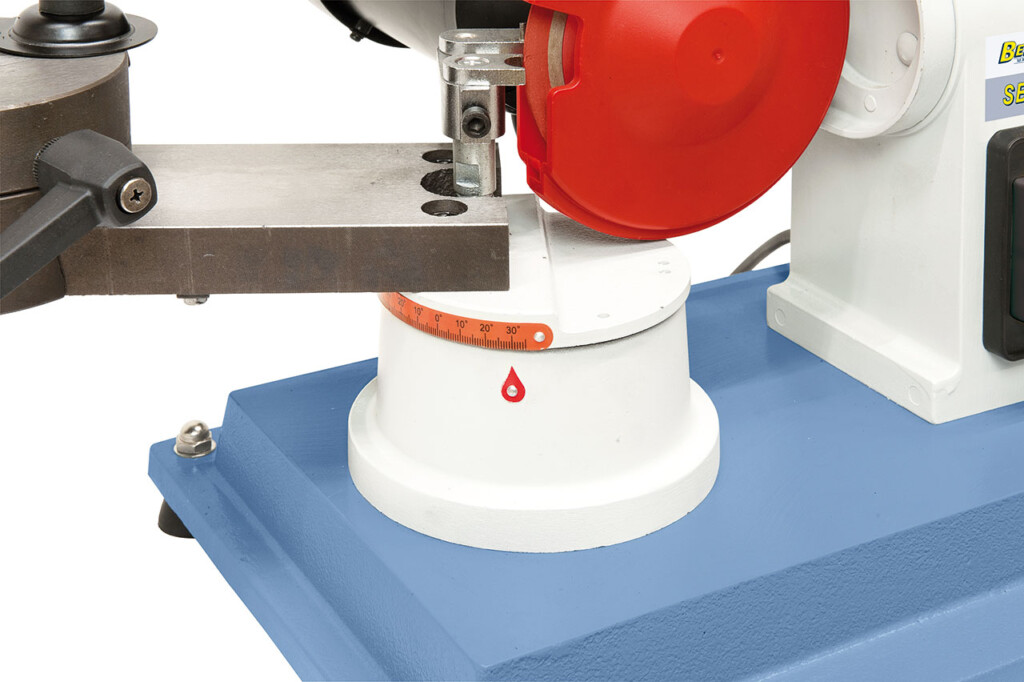

- Zum Schleifen von Negativ-Verzahnungen ist die Sägeblatthalterung schwenkbar (35° links, 45° rechts)
- Hohe Wirtschaftlichkeit durch schnellen und einfachen Schleifvorgang
- Zum Schärfen aller gängigen Sägeblätter von Tischkreissägen, Brennholzkreissägen, usw.
- Gummifüße sorgen für einen geräuscharmen, vibrationsarmen Lauf
Technische Spezifikationen Bernardo Sägeblattschärfmaschine SBS 700 / 230 V
|
Sägeblattdurchmesser |
80 - 700 mm |
|
Schleifscheibe Ø x Bohrung |
125 x 13 mm |
|
Einstellwinkel Schleifscheibe |
20° links / 20° rechts |
|
Drehkranzwinkel |
35° links / 45° rechts |
|
Leerlaufdrehzahl |
2850 U/min |
|
Motorleistung |
180 W |
|
Spannung |
230 V / 50 Hz |
|
Maschinenabmessung (B x T x H) |
720 x 390 x 300 mm |
|
Gewicht ca. |
20 kg |
Lieferumfang
- Diamant-Schleifscheibe 125 x 10 / 8 x 13 mm
- Schutzabdeckung
- Sägeblatt-Spannvorrichtung
- Adapter 20 / 22 / 25 / 30 mm
- Gummifüße
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
