Elmag ALU-Metall-Kreissägemaschine
Elmag ALU-Metall-Kreissägemaschine
Modell TA 400
Ursprünglicher Preis war: 4.851,00 €3.557,40 €Aktueller Preis ist: 3.557,40 €.
Nur noch 1 vorrätig
Zusatzinformationen
| Gewicht | 160 kg |
|---|
Optionales Zubehör …

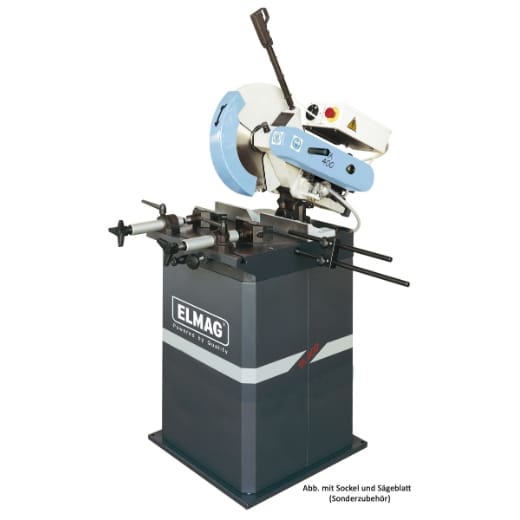

Elmag ALU-Metall-Kreissägemaschine
High-Speed für Alu
Hochgeschwindigkeits-Metallkreissägen für superglatte Schnittflächen. Speziell geeignet für Aluminium, Leichtmetall-Legierungen und Kunststoff. Sehr robuste Ausführung für den Dauerbetrieb in Gewerbe und Industrie.
- Ideal für Stangenmaterial: verstellbare Materialauflage mit Laufrolle
- Schnittbereich max. 180x100 mm, Sägeblattdurchmesser 400 mm
- Nahezu gratfreier Schnitt: präzise Getriebekopf- und Sägeblattlagerung
- Höchste Wiederholgenauigkeit bei Serienschnitt - stabile Stangensperre mit verstellbarem Materialanschlag
- Rasche Schnittwinkeleinstellung: schwenkbarer, präzise gelagerter Getriebekopfteller mit Winkelskala und - spanner
- Genaue Schnitttiefe: mit Einstellschraube für Vertikalhub
- Sicheres, beidseitiges Spannen für gratarmen Schnitt: Materialspanner und Antigrat-Werkstückhalter mit verstellbarer Spannbreite
- Oberflächenschonend: breite Spannbacken aus Teflon
- Leistungsstark: kräftiger Antriebsmotor (2.200 W) mit hoher Drehzahl (3.000 UpM)
- Ideale Antriebsart: laufruhiger Hochleistungs-Keilriemenantrieb
- Optimale Sägeblattkühlung: Kühlsystem mit Membranpumpe, Dosierventil und Rücklauffilter
- Betriebssicher: Keilriemenantrieb, Schutzgehäuse, selbstschließender Sägeblattschutz, Not-Aus, Nullspannungsauslöser, CE-konform
- Stabile Schnittführung - ERGO-Bedienhebel mit Dauerschalter und automatischer Rückstellung
Serienausstattung
- TA Alu-Metall-Kreissägemaschine
- Materialauflage mit Laufrolle
- Stangensperre mit Materialanschlag
- Getriebekopfteller schwenkbar
- Winkelskala und -spanner
- Schnitttiefenanschlag verstellbar
- Materialspanner manuell
- Antigrat-Werkstückhalter manuell
- ERGO-Bedienhebel mit Rückstellung
- Sicherheits-Dauerschalter am Handgriff
- Teflonspannbacken
- Hochleistungs-Riemenantrieb
- Kühlsystem mit Membranpumpe
- Sägeblattschutz selbstschließend
- Schutzgehäuse Riemenantrieb
- Not-Aus/Nullspannungsauslösung
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Leichtmetallbau
- Fassadenbau
- Fensterbau
- Isolierbetriebe
- Spenglereien
- Maschinenbau
- Anlagenbau
Sonderzubehör
- Stahlblechsockel
- Materialständer für Metallkreissägen

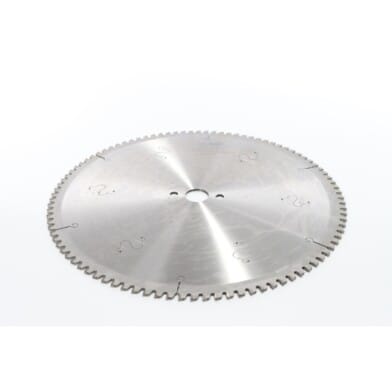

- Alu-Sägeblatt NEG 400x3, 6x32 mm, 96 Zähne, 2 NL 10 mm, TK63
Technische Spezifikationen Elmag ALU-Metall-Kreissägemaschine
| Rundrohr Schnittbereich bei 0° | Max. 140mm |
| Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 130mm |
| Vierkantrohr Schnittbereich bei 0° | Max. 110mm |
| Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 100mm |
| Rechteckrohr Schnittbereich bei 0° | Max. 180x100mm |
| Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung | Max. 150x100mm |
| Sägeblatt-Außendurchmesser | 400mm |
| Sägeblatt-Innendurchmesser | 32mm |
| Schraubstockspannweite max. | 220mm |
| Schnittwinkel | 45-0-45° |
| Drehzahl | 3000UpM |
| Motorleistung | 2200W |
| Netzanschluss | 400/50V/Hz |
| Einlaufhöhe für Rollbahnen | 860mm |
| Länge | 1500mm |
| Breite | 1000mm |
| Höhe | 900mm |
| Gewicht | 160kg |
| Ursprungsland | IT |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
