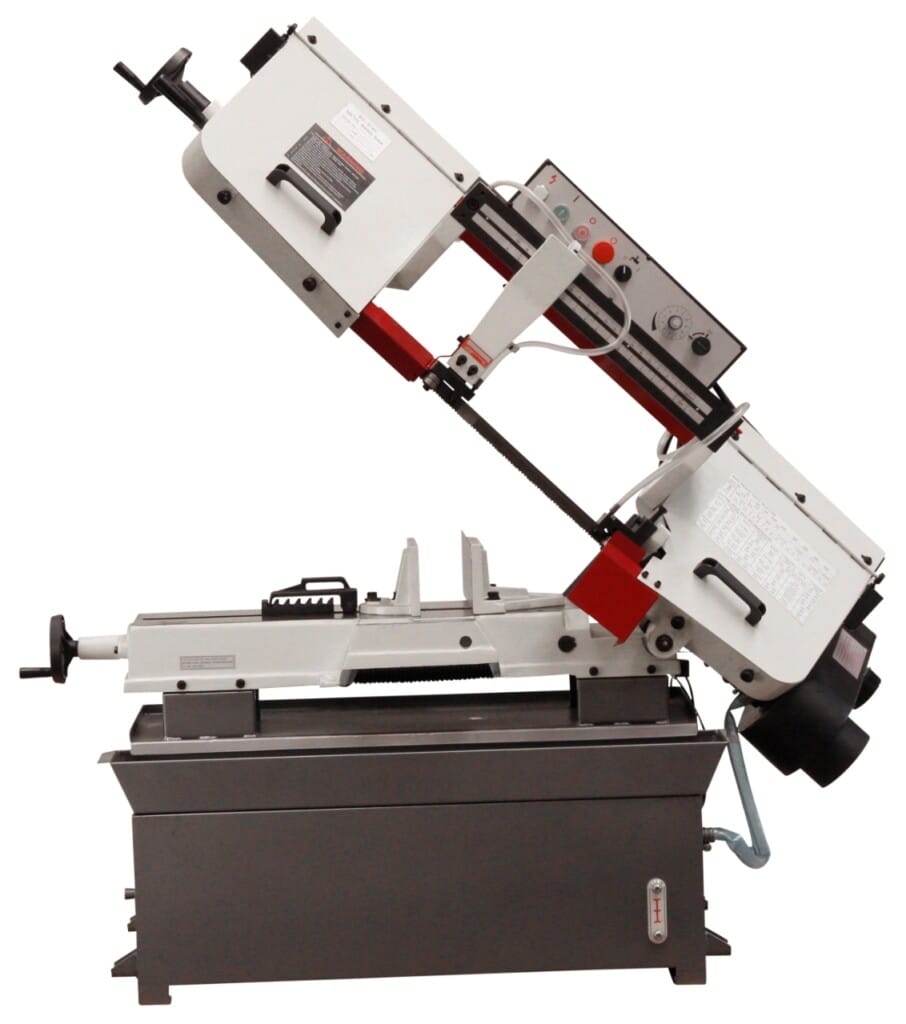

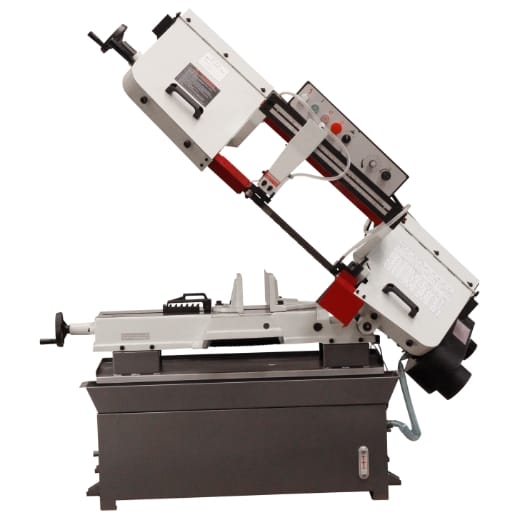

Elmag Metall-Bandsägemaschine HY 380×230 Vario
Elmag Metall-Bandsägemaschine HY 380×230 Vario
“”
Ursprünglicher Preis war: 4.932,00 €3.616,80 €Aktueller Preis ist: 3.616,80 €.
Vorrätig
Zusatzinformationen
| Gewicht | 300 kg |
|---|
Optionales Zubehör …
Elmag Metall-Bandsägemaschine HY 380x230 Vario
Vorteile Elmag Metall-Bandsägemaschine HY 380x230 Vario
- Stufenlos einstellbarer Sägerahmenvorschub mit hydraulischer Absenkautomatik und Regelventil

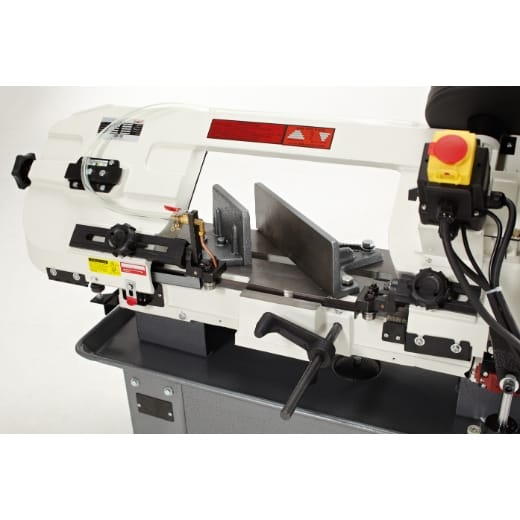

- Schnellspannschraubstock für rasches und präzises Spannen
- Stangensperre mit Materialanschlag
- Einstellbarer Schnittwinkel von 0-45°

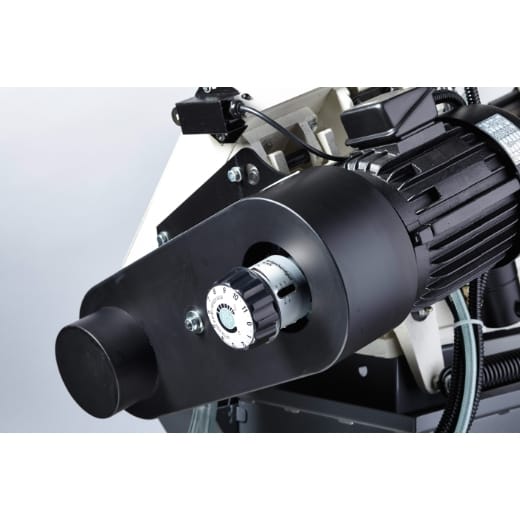

- 1500 W Keilriemenantrieb, Getriebe im Ölbad
- Schnittgeschwindigkeit: 25-75 m/min bei 50 Hz

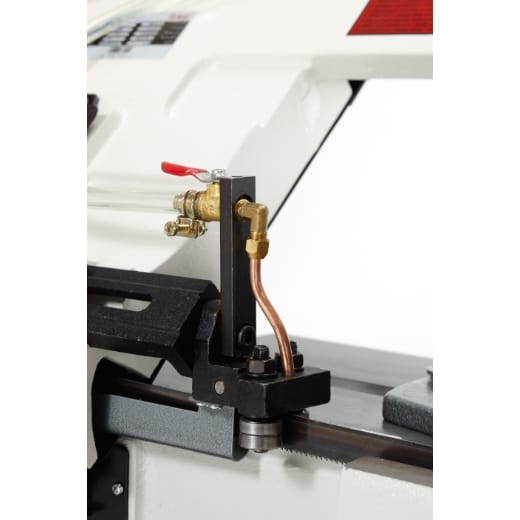

- Optimale Sägebandkühlung mit Elektropumpe, Dosierventil und Rücklauffilter
- Gleichmäßiger Sägebandlauf durch präzisionsgelagerte Sägebandräder mit Spureinstellung
- Einfacher Sägebandwechsel mit Drehgriff
- Sichere Sägebandführung durch verstellbare Spannlager
- Präzise einstellbare Spannlagerpaare für spielfreie Anpassung
- Sauber dank Späneabstreifer und Spänebürste
- Betriebssicher mit Sägebandschutz, Endausschalter, Greifschutz, AutoOFF Abschaltung, Not-Aus, Nullspannungsauslösung, CE konform
- Plug & Play mit Ölfüllung und hochwertigem Bimetall-Cobalt Bandsägeblatt
- Zulassung für vertikales Schneiden mit aufgestelltem Sägerahmen
Leistungsstarke, mittelgroße Bandsägen
Ablängmaschinen, welche auch für Winkelschnitte geeignet sind, umfassen die bewährten HY-Bandsägen mit einachsigem Schwenkrahmen und drehbaren Spannbacken, welche in zahlreichen Metallwerkstätten im Einsatz sind. Dank ihrer hervorragenden Verarbeitung sind sie auch als kompakte Zuschnittlösung für Industriebetriebe ideal. Die HY-Modelle verfügen über einen Keilriemenantrieb, der wirksam gegen eine Überlastung des Sägebandes schützt.
HY 380x230 - mit VARIO-Antrieb
Bewährte, stationäre Bandsäge mit Drehzahlregelung zur Optimierung der Schnittgeschwindigkeit und Durchsatzleistung. Schnittbereich bis max. 380x230 mm.
Serienausstattung
- HY Metall-Bandsägemaschine
- Schnittgeschwindigkeitsregler
- Absenkautomatik mit Regelventil
- Schnellspannschraubstock
- Stangensperre mit Materialanschlag
- Spannbackenwinkel verstellbar
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Tellerfederpaket
- Sägebandführung verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Stahlblechsockel mit Spänewanne
- Spänebehälter
- Bandsägeblatt Bimetall Cobalt
Technische Spezifikationen Elmag Metall-Bandsägemaschine HY 380x230 Vario
| Schnittbereich max. | 380x230mm |
| Sägebandlänge | 3035mm |
| Sägebandhöhe | 27mm |
| Sägebandstärke | 0,9mm |
| Schnittwinkel | 0-45° |
| Drehzahlstufen | stufenlos |
| Schnittgeschwindigkeit | 25-75m/min |
| Sägebandantrieb Motorleistung | 1500W |
| Netzanschluss | 400/50-60V/Hz |
| Schalldruckpegel (Stahl) | 71/73dB(A) |
| Einlaufhöhe | 630mm |
| Länge | 1810mm |
| Breite | 780mm |
| Höhe | 1230mm |
| Gewicht | 300kg |
| Ursprungsland | CN |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
