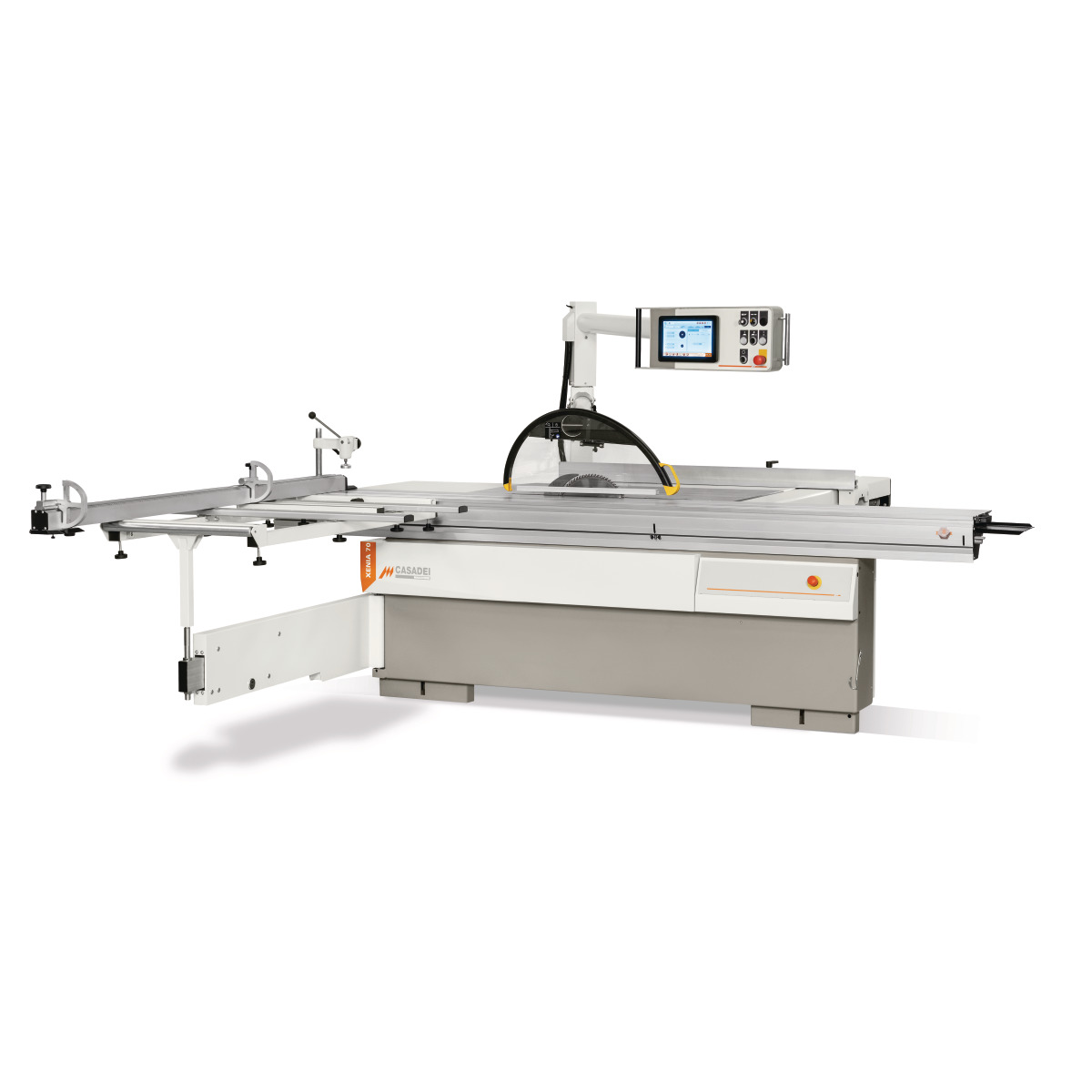

Holzkraft CASADEI Formatkreissäge CASADEI XENIA 70/32 A
Holzkraft CASADEI Formatkreissäge CASADEI XENIA 70/32 A
✓ Stabile Stahl-Graugusskonstruktion
✓ Mit NC-Steuerung und LC-Display
✓ Leistungsstarke Industriemotoren
✓ Präziser Formatschiebeschlitten
✓ Anpassbar durch modulare Optionen
Holzkraft CASADEI Formatkreissäge CASADEI XENIA 70/32 A
- Stabile Stahl-Graugusskonstruktion

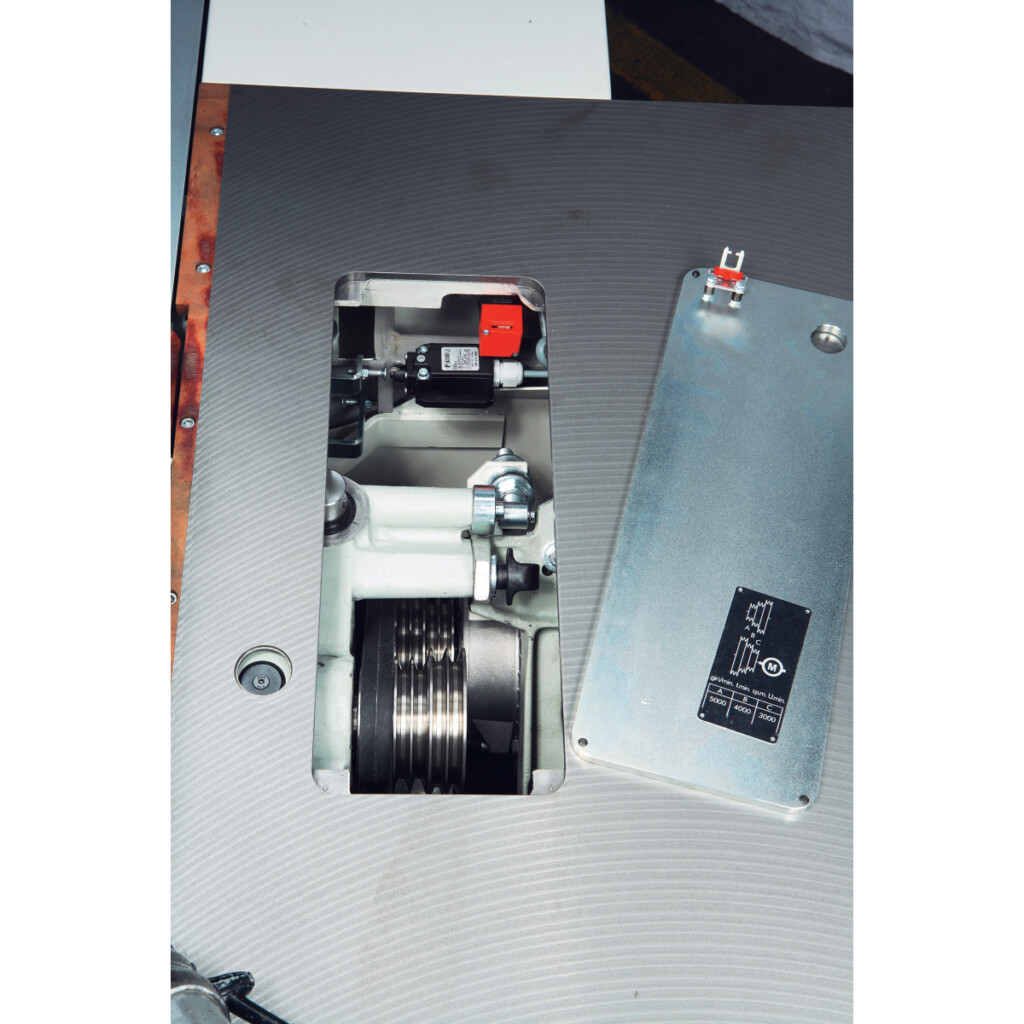

- Serienmäßig mit drei Drehzahlen

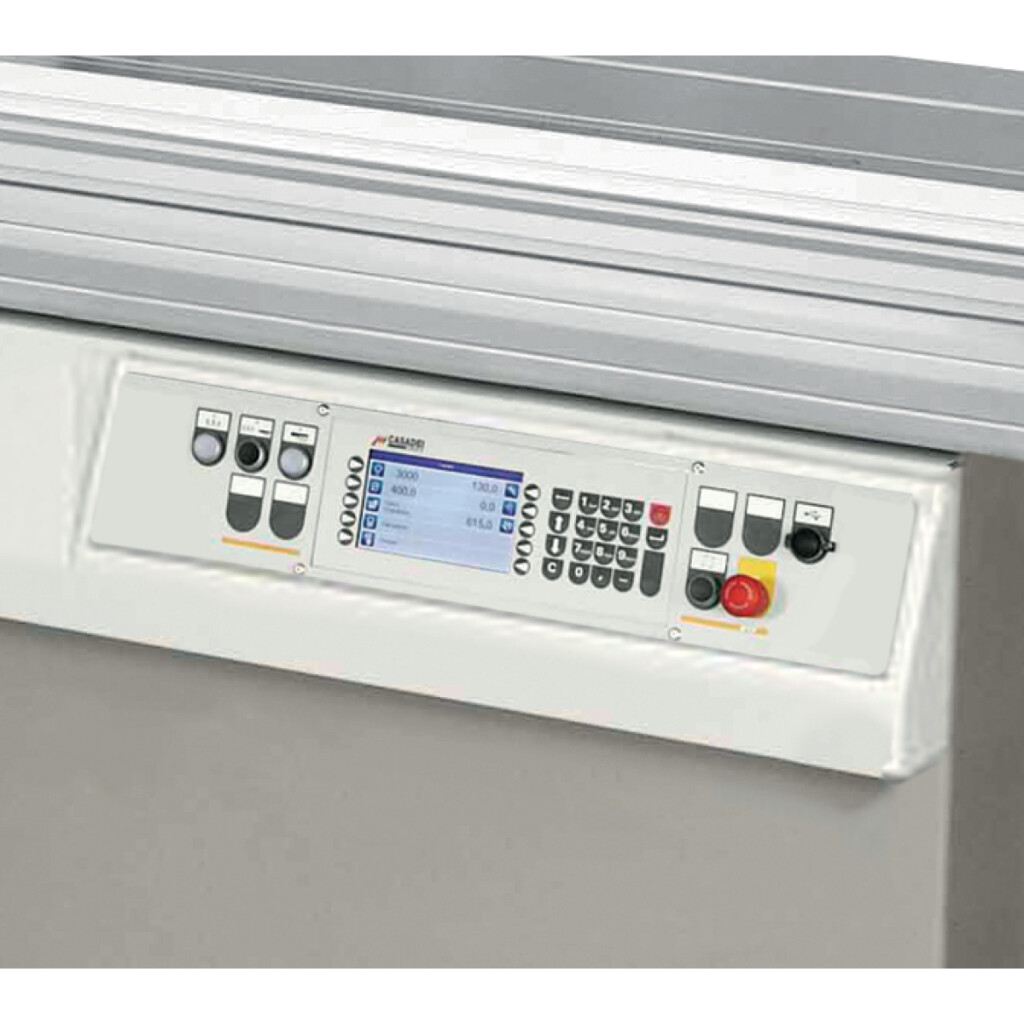

- Standardmäßig mit NC-Steuerung mit 7 Zoll LC-Display zur Einstellung aller Achsen der Maschine

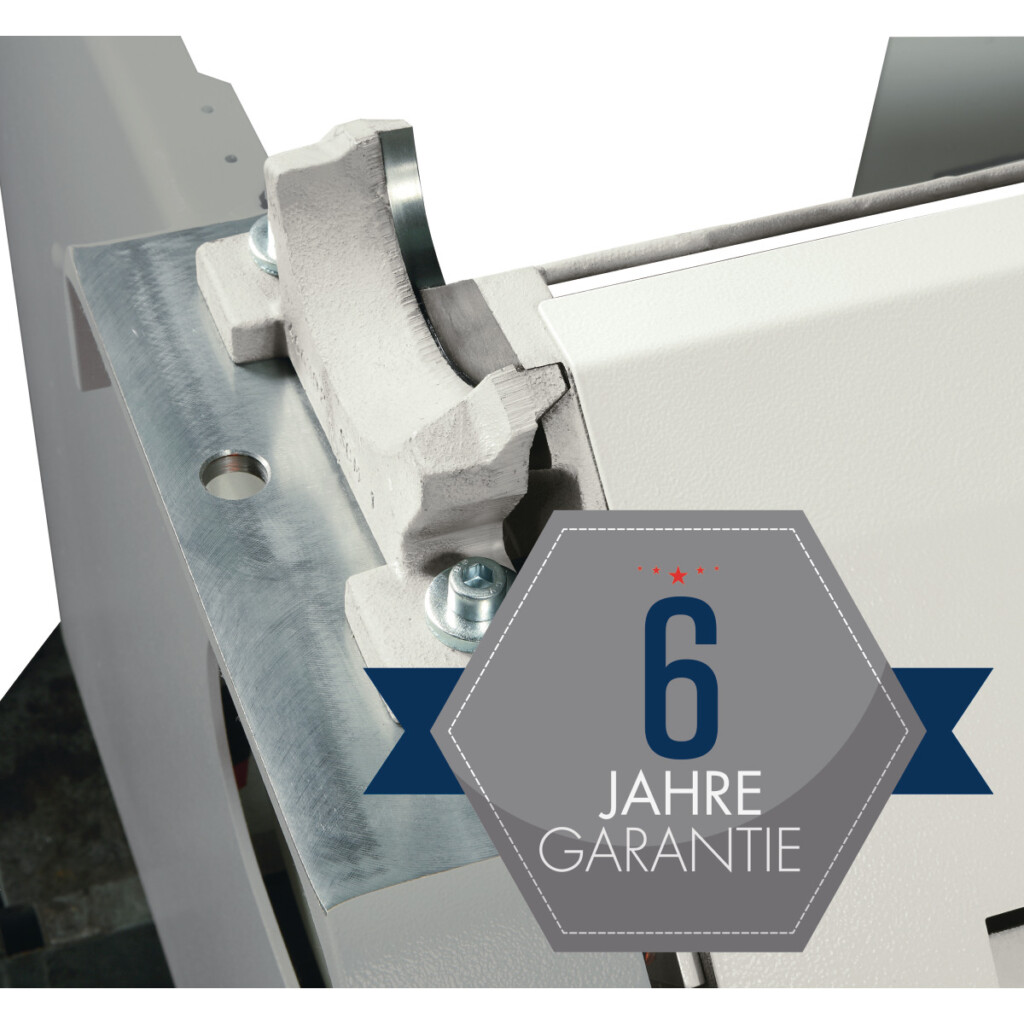

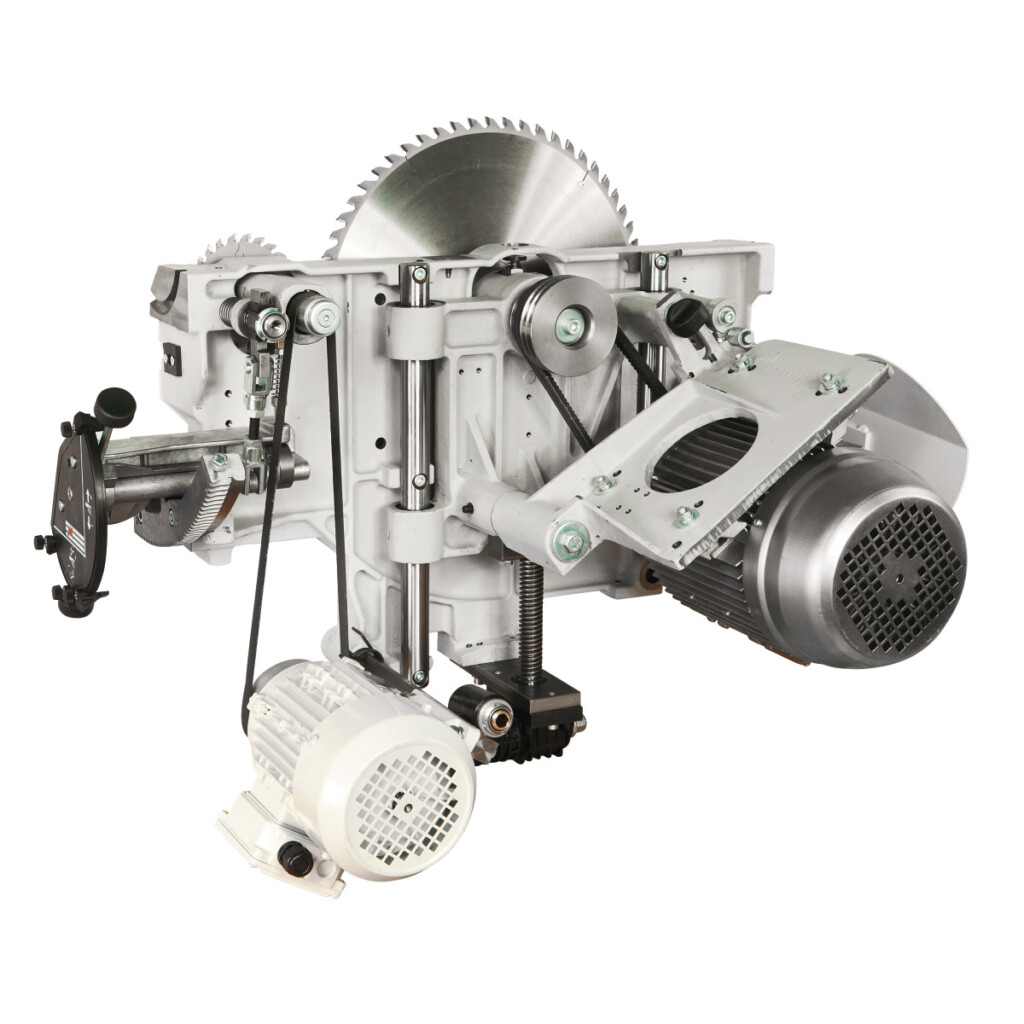

- Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
- Positionierung der Schnitthöhe und der Sägeblattschwenkung elektrisch
- Vorritzaggregat mit separatem Vorritzmotor
- Leistungsstarke Industriemotoren

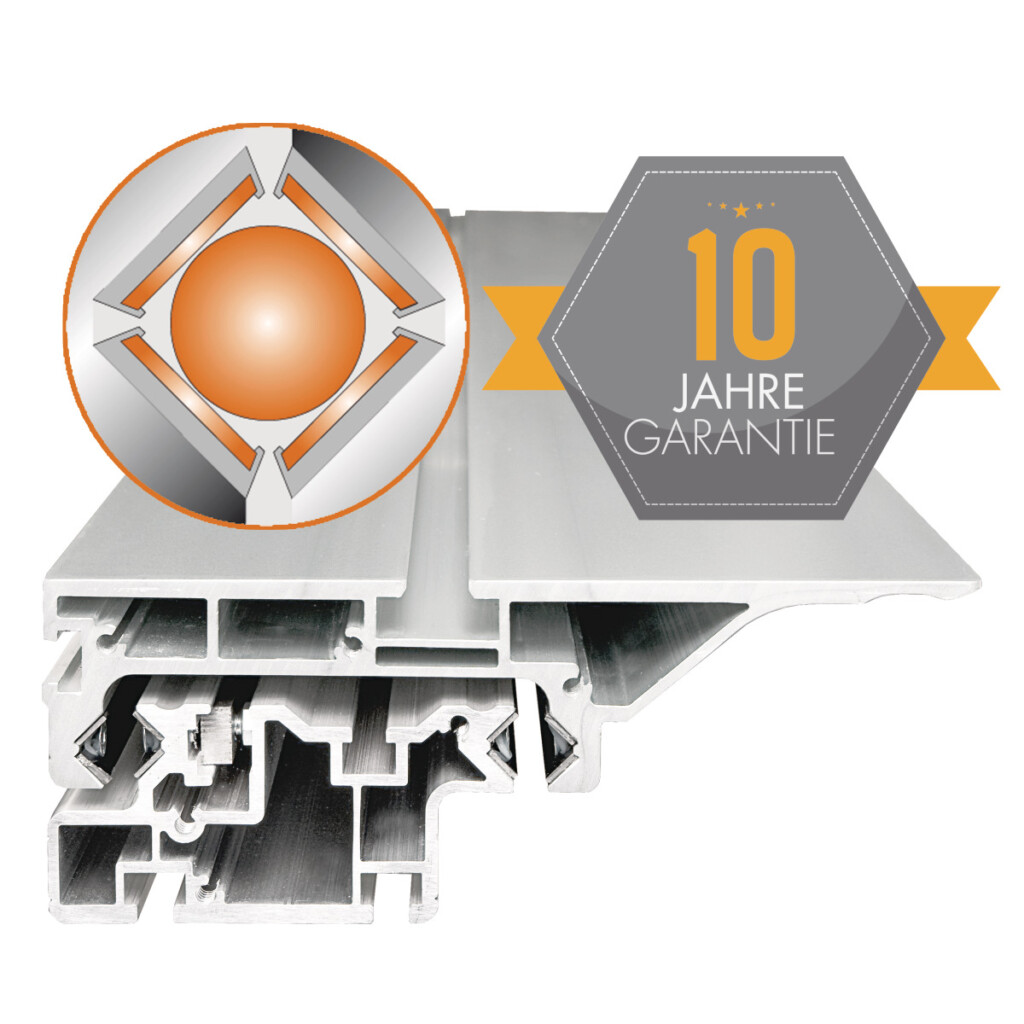

- Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten, 10 Jahre Garantie auf Verschleiß der Führungsbahnen
- Große Auflageflächen durch serienmäßige Tischverlängerung und -verbreiterung
- Grauguss-Sägetisch
- Abklappbarer Parallelanschlag mit Feineinstellung und Rundstangenführung
- Ablänganschlag, ausziehbar bis 3200 mm, mit zwei Klappanschlägen und Exzenterspanner
- Besonders großer Ausleger mit Materialrolle, ausziehbar bis 2400 mm
- Seitlich wegschwenkbarer Sägeblatt-Sägeblattpendelschutz mit integriertem Absaugstutzen
- Optional erhältlich: bis 1500 mm ausziehbare Gehrungsanschläge zur Befestigung direkt am Schiebschlitten
- Zahlreiche Ausstattungsoptionen zur individuellen Anpassung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
SCM Group S.p.A.
Via del Lavoro 1/3-Po box 168, 36016 Thiene-Vicenza, Italien
www.scmgroup.com
Die SCM Group S.p.A. bietet eine robuste Grauguss-Stahlmaschine mit drei standardisierten Drehzahlen, einer NC-Steuerung mit 7-Zoll-LC-Display, einem präzisen Sägeaggregat und leistungsstarken Industriemotoren. Die Maschine verfügt über eine elektrische Positionierung der Schnitthöhe und der Sägeblattschwenkung, eine Tischverlängerung und -verbreiterung, einen abklappbaren Parallelanschlag und zahlreiche Ausstattungsoptionen zur individuellen Anpassung. Mit einem Gewicht von ca. 1000 kg und Abmessungen von 2240 mm x 1035 mm bietet sie eine hohe Leistungsfähigkeit und Langlebigkeit. Sie kommt mit einer 3-Jahres Stürmer Garantie bei Online-Registrierung.
Technische Spezifikationen Holzkraft CASADEI Formatkreissäge CASADEI XENIA 70/32 A
| Abmessungen und Gewichte | Gewicht (Netto) ca.: 1000 kg |
| Anschluss Absaugung | Absaugstutzendurchmesser: 120 mm, Absaugstutzendurchmesser Sägeblattschutz: 100 mm |
| Aufstellinformationen | Maschinenkörper Länge: 2240 mm, Maschinenkörper Breite/Tiefe: 1035 mm, Platzbedarf Länge: 7331 mm, Platzbedarf Breite/Tiefe: 5100 mm, Platzbedarf Höhe: 1865 mm, Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen, Arbeitsbereich Länge: 5700 mm, Arbeitsbereich Breite/Tiefe: 1900 mm, Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | Vorritzaggregat: ✔, Eloxierter Aluminium-Formatschiebeschlitten: ✔, Griff für Schiebeschlitten: ✔, Materialrolle am Besäumrahmen: ✔, Säge-Parallelanschlag: mit Rundstangenführung, wegschwenkbar, Anschläge: 2 Profiklappanschläge, Besäumschuh: ✔, Exzenterspanner: ✔, Tischverbreiterung: ✔, Tischverlängerung: ✔, Sägeblattpendelschutz: mit schneller Auslösevorrichtung |
| Elektrische Daten | Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Leistung Vorritzmotor: 0.9 kW, Abgabeleistung (Motorleistung): 7.0 kW, Nennbetriebsart Antriebsmotor: S6, Einschaltdauer Antriebsmotor: 40 % |
| Schiebeschlitten und Tisch | Besäumrahmenlänge: 3200 mm, Formatschiebeschlittenlänge: 3200 mm, Formatschiebeschlittenbreite: 360 mm, Tischlänge: 1285 mm, Tischbreite: 700 mm, Tischhöhe: 900 mm |
| Kreissägeeinheit | Schnittbreite mit Parallelanschlag: 1500 mm, Max. Ablängbreite links vom Sägeblatt: 3200 mm, Sägeblattneigung: 90 - 45 °, Max. Schnitthöhe 90°: 150 mm, Max. Schnitthöhe 45°: 106 mm, Durchmesser Sägeblatt: 450 mm, Drehzahl Sägeblatt: 2500 – 3500 – 5000 min¯¹ |
| Vorritzeinheit | Durchmesser Vorritzsägeblatt: 120 mm, Drehzahl Vorritzsägeblatt: 8500 min¯¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
