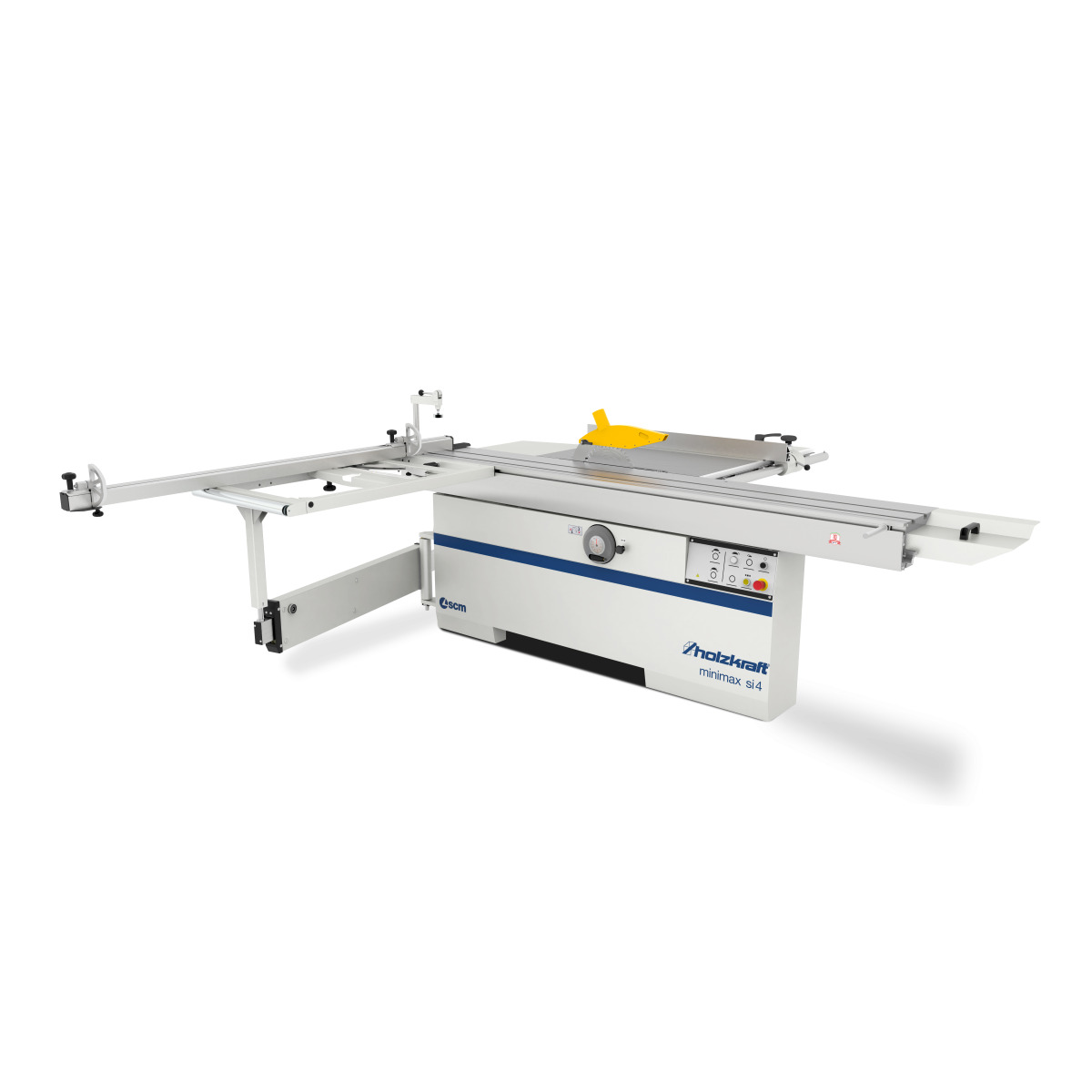

Holzkraft Formatkreissäge minimax si 4 – 315 / 23
Holzkraft Formatkreissäge minimax si 4 – 315 / 23
✓ Massiver Arbeitstisch aus Grauguss
✓ Robustes Untergestell aus Stahl
✓ Präziser Formatschiebeschlitten
✓ Hartmetall-Führungsbahnen
✓ Schwenkbares Sägeaggregat
Ursprünglicher Preis war: 7.918,80 €7.357,89 €Aktueller Preis ist: 7.357,89 €.
7570
Vorrätig
Holzkraft Formatkreissäge minimax si 4 - 315 / 23
- Massiver Arbeitstisch aus stark verripptem Grauguss – für maximale Stabilität und Langlebigkeit
- Robustes Untergestell aus geschweißtem Stahl – garantiert hohe Verwindungssteifigkeit und vibrationsfreies Arbeiten

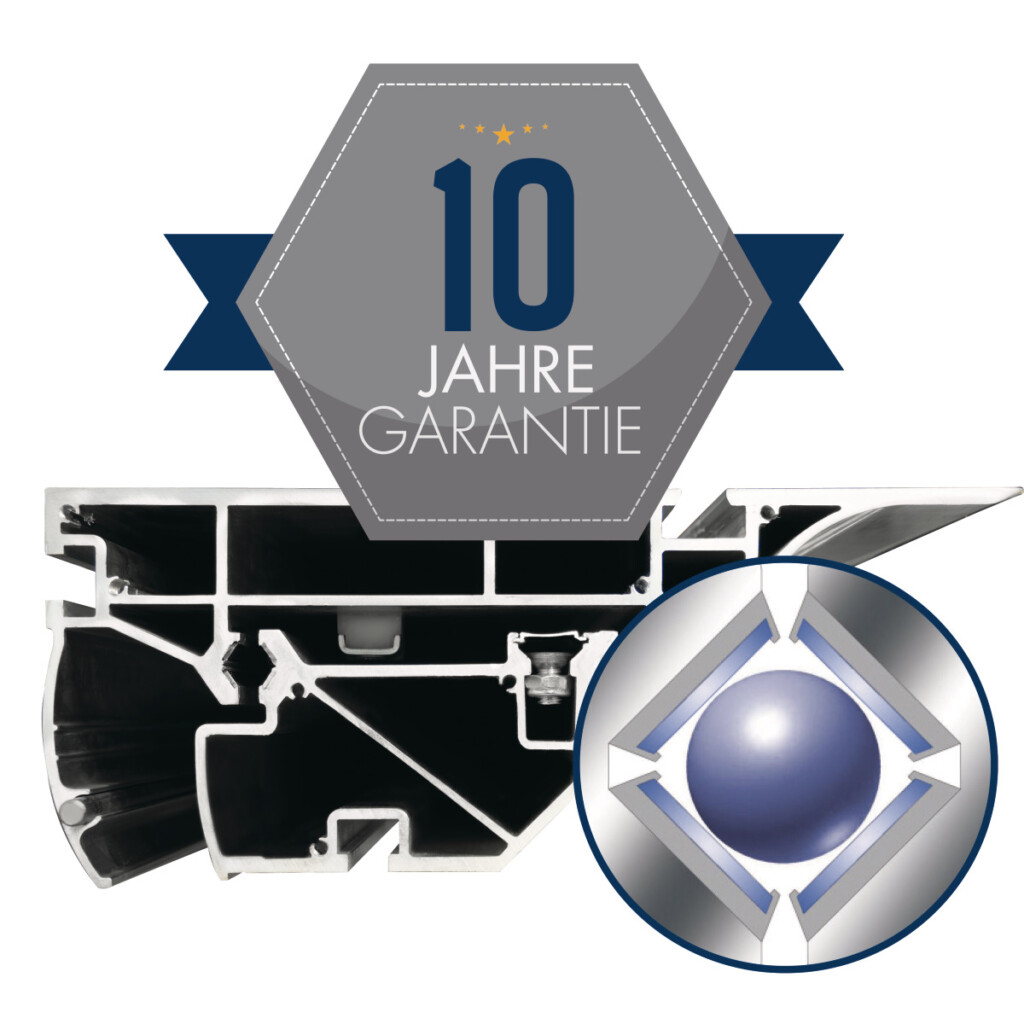

- Präziser Formatschiebeschlitten aus eloxiertem Aluminium – leichtgängig geführt über hochwertiges Kugelkontaktsystem

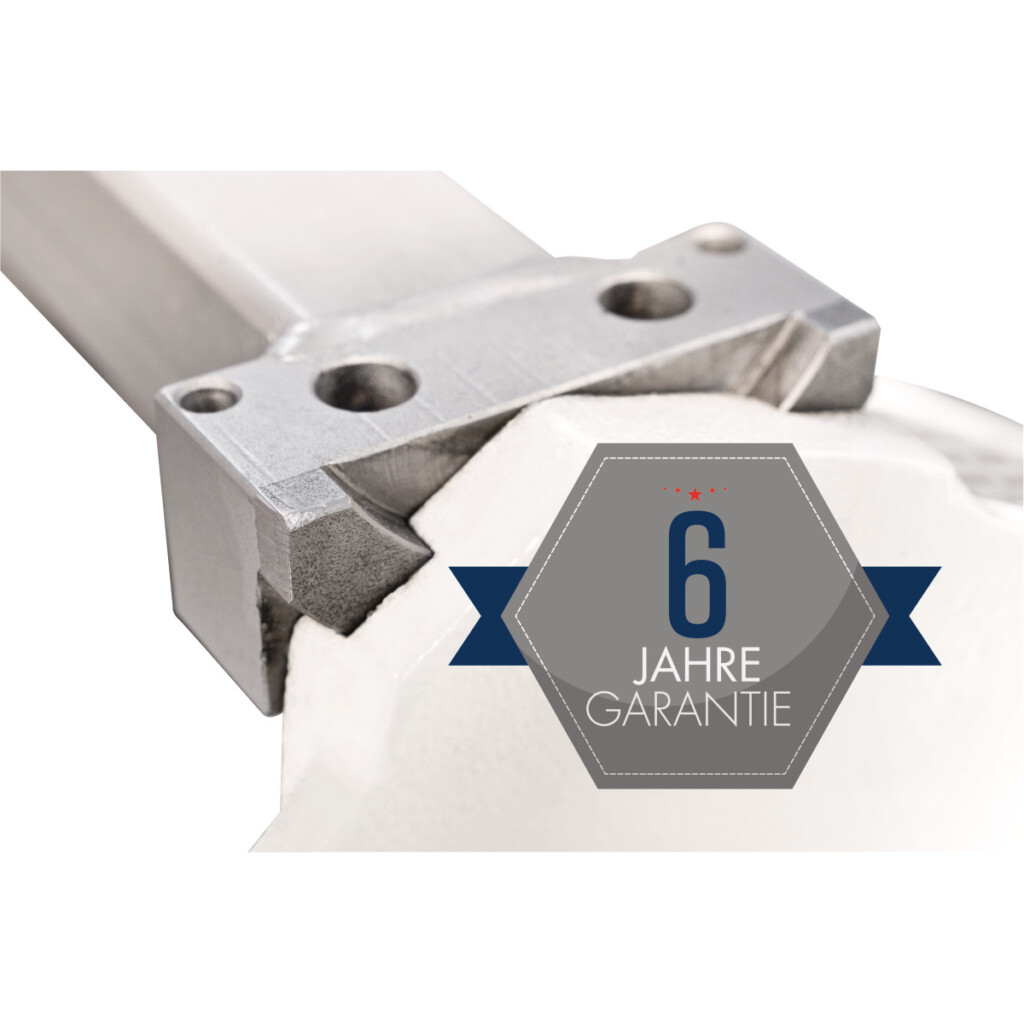

- Hartmetall-Führungsbahnen – für dauerhafte Präzision und minimale Wartung

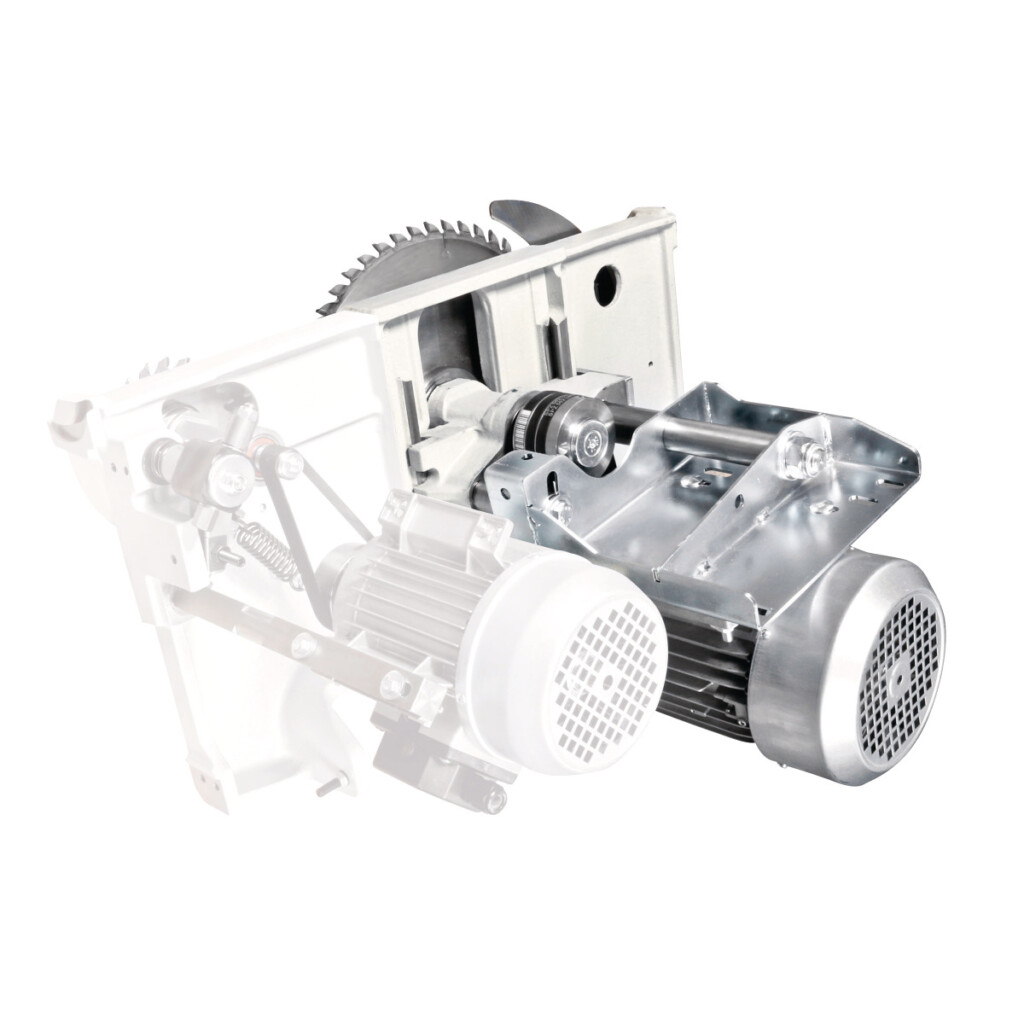

- Schwenkbares Grauguss-Sägeaggregat mit doppelter Segmentführung – exakte Null-Punkt-Schwenkung für höchste Schnittgenauigkeit

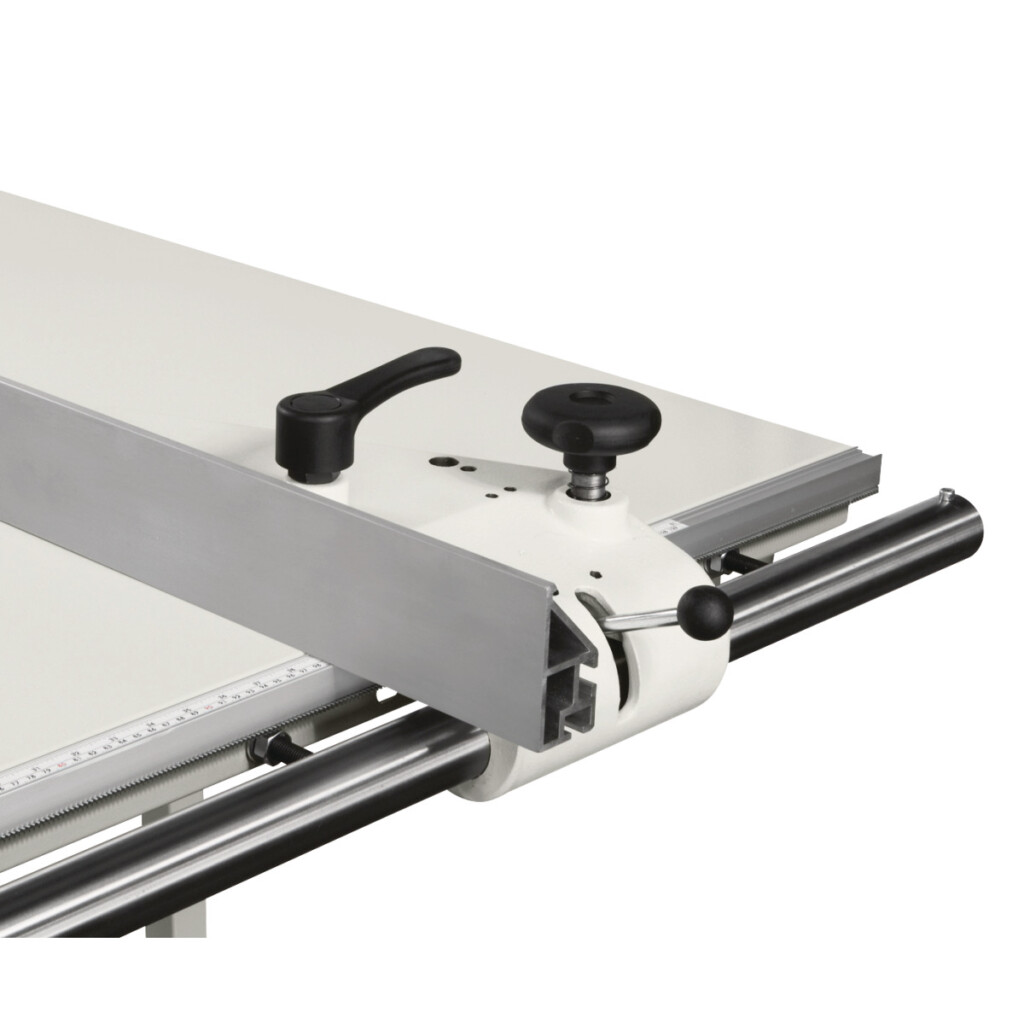

- Massiver Parallelanschlag mit Rundstangenführung
- Ausgestattet mit verschiebbarer Exzenterspannvorrichtung

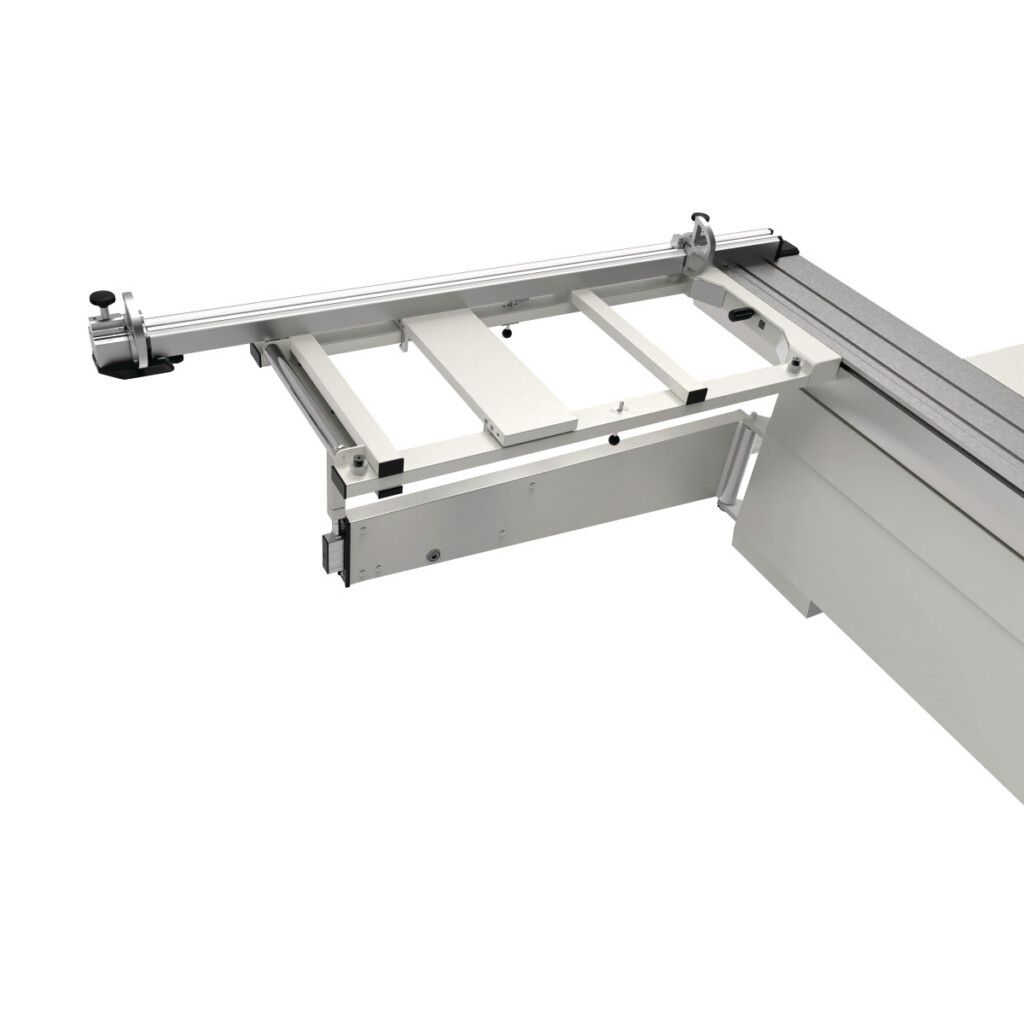

- Integrierte Winkelschnittvorrichtung am Schiebeschlitten – für schnelle und präzise Gehrungsschnitte
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
SCM Group S.p.A Div. MINIMAX
Via Casale 450, 47826 Villa Verucchio (RN), Italien
minimax@scmgroup.com
Der robuste Arbeitstisch von SCM Group, aus massivem und stark verripptem Grauguss, bietet maximale Stabilität und Langlebigkeit. Mit einem präzisen Formatschiebeschlitten aus eloxiertem Aluminium und hartmetallgeführten Bahnen, garantiert dieser Tisch dauerhafte Präzision und minimale Wartung. Ein schwenkbares Grauguss-Sägeaggregat ermöglicht höchste Schnittgenauigkeit. Zudem ist der Tisch mit einer verschiebbaren Exzenterspannvorrichtung und einer integrierten Winkelschnittvorrichtung ausgestattet. Bei Online-Registrierung gewährt der Hersteller eine 3-Jahres Garantie. Das Produkt wiegt ca. 454 kg und hat einen Absaugstutzendurchmesser von 120 mm. Anschluss Absaugung Sägeblattschutz hat einen Durchmesser von 60 mm.
Technische Spezifikationen Holzkraft Formatkreissäge minimax si 4 - 315 / 23
| Abmessungen und Gewichte | Gewicht (Netto) ca.: 454 kg |
| Anschluss Absaugung | Absaugstutzendurchmesser: 120 mm, Absaugstutzendurchmesser Sägeblattschutz: 60 mm |
| Aufstellinformationen | Transportbreite: 980 mm, Maschinenkörper Länge: 1620 mm, Maschinenkörper Breite/Tiefe: 840 mm, Platzbedarf Länge: 5335 mm, Platzbedarf Breite/Tiefe: 4410 mm, Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen, Arbeitsbereich Länge: 1600 mm, Arbeitsbereich Breite/Tiefe: 2300 mm, Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten. |
| Ausstattung | Eloxierter Aluminium-Formatschiebeschlitten: ✔, Griff für Schiebeschlitten: ✔, Materialrolle am Besäumrahmen: ✔, Säge-Parallelanschlag: mit Rundstangenführung, Anschläge: Zwei Profiklappanschläge, Besäumschuh: ✔, Exzenterspanner: ✔, Tischverbreiterung: ✔, Tischverlängerung: ✔, Sägeblattschutzhaube: ✔ |
| Elektrische Daten | Anschlussspannung: 400 V, Netzfrequenz: 50 Hz, Abgabeleistung (Motorleistung): 5.0 kW, Nennbetriebsart Antriebsmotor: S6, Einschaltdauer Antriebsmotor: 40 % |
| Schiebeschlitten und Tisch | Formatschiebeschlittenlänge: 2250 mm, Formatschiebeschlittenbreite: 360 mm, Formatschiebeschlittenhöhe: 175 mm, Tischlänge: 940 mm, Tischbreite: 560 mm, Tischhöhe: 900 mm |
| Kreissägeeinheit | Schnittbreite mit Parallelanschlag: 900 mm, Max. Ablängbreite links vom Sägeblatt: 3200 mm, Besäumlänge: 2250 mm, Sägeblattneigung: 90 - 46 °, Max. Schnitthöhe 90°: 100 mm, Max. Schnitthöhe 45°: 71 mm, Erläuterung max. Schnitthöhe: Unabhängig vom Vorritzer, Durchmesser Sägeblatt: 315 mm, Erläuterung Durchmesser Sägeblatt: Unabhängig vom Vorritzer, Drehzahl Sägeblatt: 4000 min¯¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
