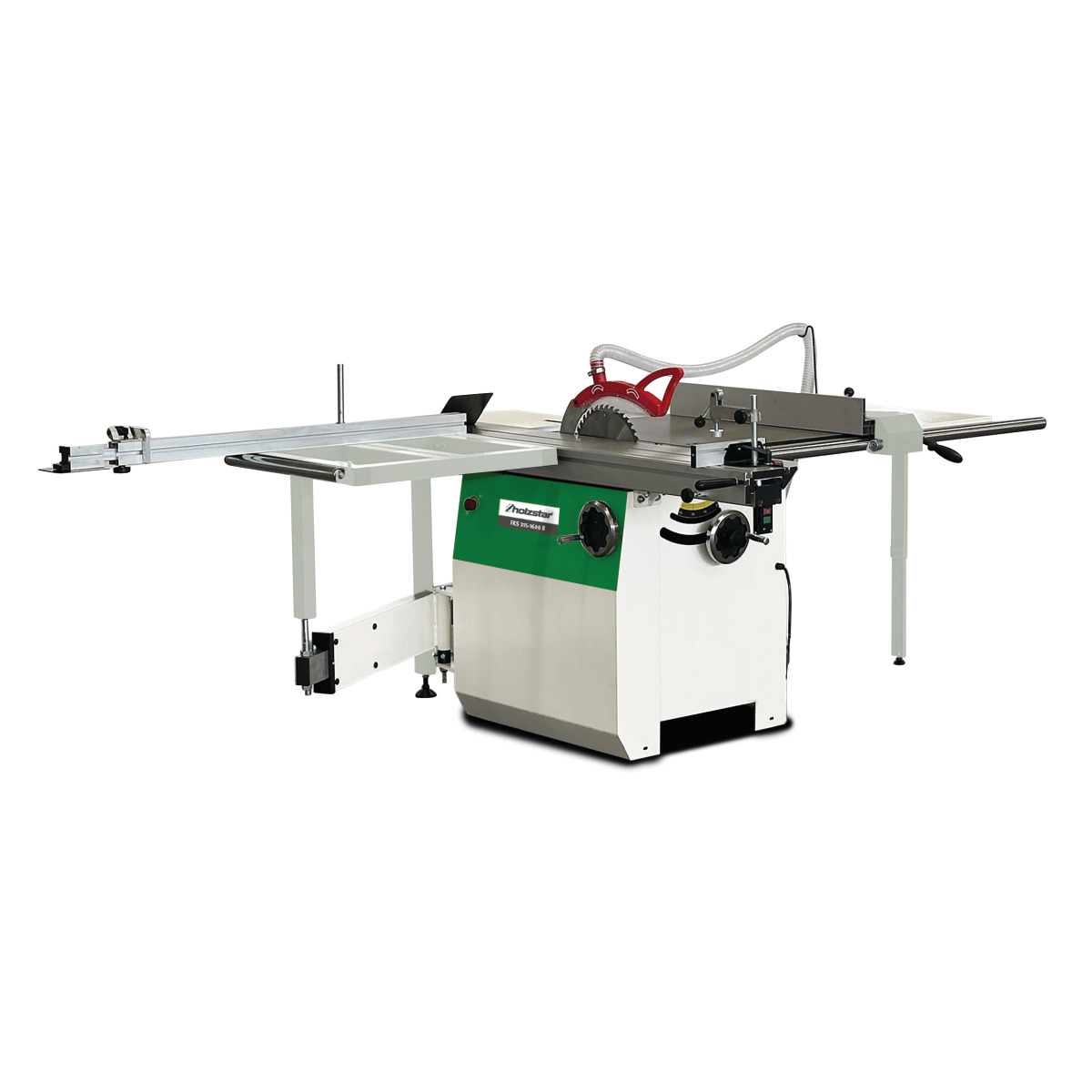

Holzstar Formatkreissäge FKS 315-2600 B
Holzstar Formatkreissäge FKS 315-2600 B
✓ Schwenkbarer Teleskopanschlag von -45° bis +45°
✓ Robuste Ausführung mit Formatschiebeschlitten
✓ Arbeitstisch aus Grauguss für vibrationsarmes Arbeiten
✓ Sägeblattschwenkung von 90 bis 45°
✓ Großdimensionierter Arbeitstisch für Schnittbreiten bis 1220 mm
Ursprünglicher Preis war: 3.274,80 €3.042,84 €Aktueller Preis ist: 3.042,84 €.
6339
Vorrätig
Zusatzinformationen
| Gewicht | 311 kg |
|---|
Holzstar Formatkreissäge FKS 315-2600 B
- Von -45° bis +45° schwenkbarer, ausziehbarer Teleskopanschlag mit feineinstellbarer Anschlagklappe
- Robuste und präzise Ausführung mit Formatschiebeschlitten
- Der Arbeitstisch aus Grauguss ermöglicht vibrationsarmes Arbeiten
- Sägeblatthöhenverstellung über ein Handrad
- Sägeblattschwenkung von 90 bis 45° verstellbar über Handrad mit Skala
- Zweifach aufgehängtes Sägeaggregat garantiert vibrationsfreies und präzises Arbeiten
- Solider Auslegertisch mit Rolle und Teleskoparm für größtmögliche Stabilität
- Gehrungsanschlag und Niederhalter über die gesamte Schlittenlänge verschiebbar
- Großer Aluminium-Parallelanschlag auf Rundstangenführung
- Starker Antriebsmotor für konstante Schnittgeschwindigkeit, auch bei 100 mm Schnitthöhe
- Großdimensionierter Arbeitstisch und serienmäßige Tischverbreiterung für Schnittbreiten bis 1220 mm
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Die Stürmer Maschinen GmbH bietet eine robuste und präzise Teleskopanschlagmaschine an, die von -45° bis +45° schwenkbar und mit einem ausziehbaren Teleskopanschlag ausgestattet ist. Der Grauguss-Arbeitstisch ermöglicht ein vibrationsarmes Arbeiten, während das zweifach aufgehängte Sägeaggregat höchste Präzision garantiert. Mit einem starken Antriebsmotor und einer großen Schnittbreite bis zu 1220 mm eignet sich diese Maschine hervorragend für anspruchsvolle Arbeiten. Sie hat eine Größe von ca. 5700 x 3850 x 1300 mm und wiegt ca. 311 kg.
Technische Spezifikationen Holzstar Formatkreissäge FKS 315-2600 B
| Abmessungen und Gewichte | Anschluss Absaugung | Elektrische Daten | Schiebeschlitten und Tisch | Geräuschemission | Kreissägeeinheit | Vorritzeinheit |
|---|---|---|---|---|---|---|
| Länge (Produkt) ca.: 5700 mm Breite/Tiefe (Produkt) ca.: 3850 mm Höhe (Produkt) ca.: 1300 mm Gewicht (Netto) ca.: 311 kg |
Absaugstutzendurchmesser: 98 mm Absaugstutzendurchmesser Sägeblattschutz: 40 mm |
Anschlussspannung: 400 V Netzfrequenz: 50 Hz Aufnahmeleistung: 3.0 kW Abgabeleistung (Motorleistung): 2.3 kW Nennbetriebsart Antriebsmotor: S6 Motor Drehzahl: 2800 min¯¹ |
Formatschiebeschlittenlänge: 1600 mm Formatschiebeschlittenbreite: 270 mm Tischlänge: 1300 mm Tischbreite: 1260 mm Tischhöhe: 865 mm |
Schalldruckpegel: 85 dB(A) | Schnittbreite mit Parallelanschlag: 900 mm Max. Ablängbreite links vom Sägeblatt: 2430 mm Besäumlänge: 2600 mm Sägeblattneigung: 90 - 45 ° Max. Schnitthöhe 90°: 100 mm Max. Schnitthöhe 45°: 80 mm Durchmesser Sägeblatt: 315 mm Drehzahl Sägeblatt: 4500 min¯¹ |
Durchmesser Vorritzsägeblatt: 100 mm Drehzahl Vorritzsägeblatt: 8500 min¯¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
