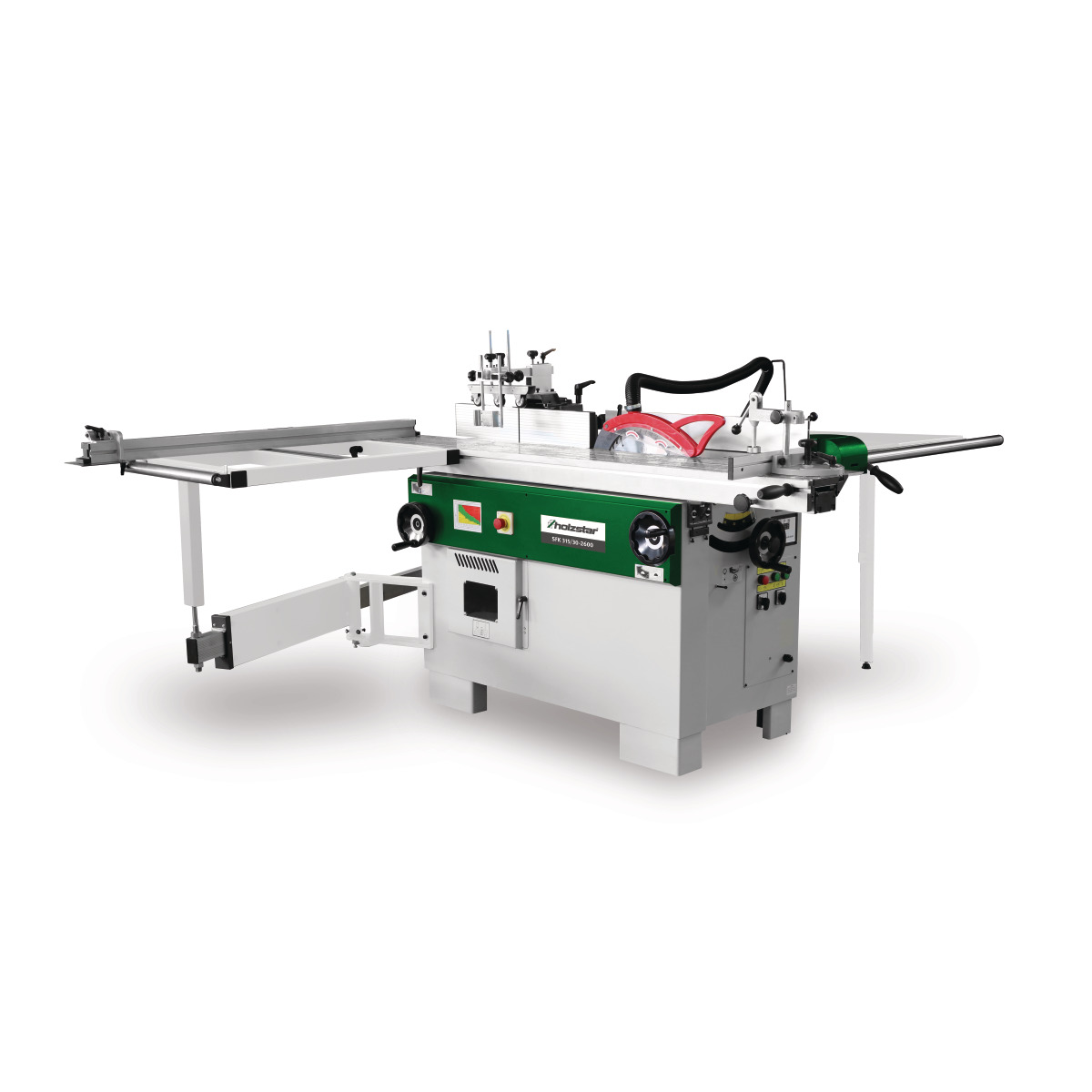

Holzstar Säge-Fräse-Kombination SFK 315/30-2600
Holzstar Säge-Fräse-Kombination SFK 315/30-2600
✓ Mit integriertem Vorritzer
✓ Ø 315 mm Hauptsägeblatt
✓ Schwenkbares Sägeaggregat
✓ Hochpräziser Aluminium-Schiebeschlitten
✓ Vier Fräsgeschwindigkeiten
Ursprünglicher Preis war: 5.998,80 €5.573,89 €Aktueller Preis ist: 5.573,89 €.
2-8-werktage
Nicht vorrätig
Zusatzinformationen
| Gewicht | 425 kg |
|---|

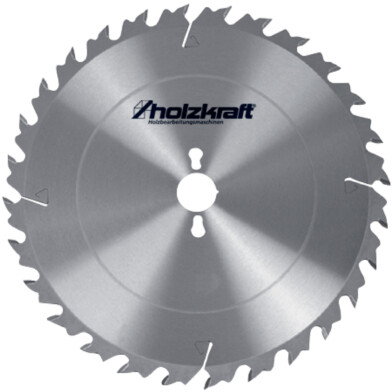

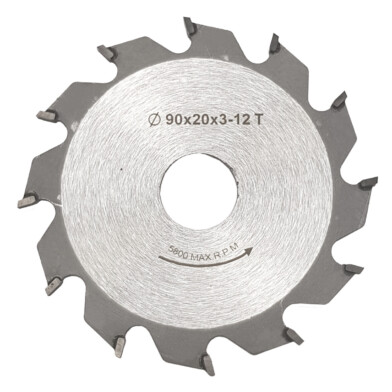

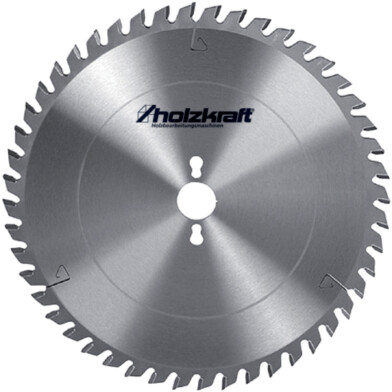

Optionales Zubehör …
Holzstar Säge-Fräse-Kombination SFK 315/30-2600
- Ø 315 mm Hauptsägeblatt mit 100 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
- Sägeaggregat schwenkbar von 90° bis -45°
- Perfekt für die Plattenbearbeitung dank einstellbarem Vorritzsägeblatt
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium
- Mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag
- Schwenkbare Frässpindel
- Vier Fräsgeschwindigkeiten
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Die Stürmer Maschinen GmbH bietet eine hochpräzise Säge mit einem 315 mm Hauptsägeblatt, das eine maximale Schnitthöhe von 100 mm erreicht, auch wenn das Vorritzsägeblatt eingebaut ist. Die Säge verfügt über ein schwenkbares Sägeaggregat von 90° bis -45°, ist ideal für die Plattenbearbeitung und hat einen Format-Schiebeschlitten aus eloxiertem Aluminium. Mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag, schwenkbarer Frässpindel und vier Fräsgeschwindigkeiten ist sie vielseitig einsetzbar. Der Absaugstutzendurchmesser beträgt 100 mm, und die Abmessungen des Produkts sind 1540 mm x 700 mm x 1120 mm bei einem Gewicht von ca. 425 kg.
Technische Spezifikationen Holzstar Säge-Fräse-Kombination SFK 315/30-2600
| Abmessungen und Gewichte | Länge (Produkt) ca.: 1540 mm | Breite/Tiefe (Produkt) ca.: 700 mm | Höhe (Produkt) ca.: 1120 mm | Gewicht (Netto) ca.: 425 kg | |||||||||||||
| Anschluss Absaugung | Absaugstutzendurchmesser: 100 mm | Absaugstutzendurchmesser Sägeblattschutz: 30 mm | |||||||||||||||
| Ausstattung | Vorritzeinrichtung: ✔ | Eloxierter Aluminium-Formatschiebeschlitten: ✔ | Griff für Schiebeschlitten: ✔ | Besäumrahmen: mit winkelverstellbarem Ablänganschlag mit einem Klappanschlag und Gradskala | Materialrolle am Besäumrahmen: ✔ | Säge-Parallelanschlag: mit Rundstangenführung | Anschläge: ein Klappanschlag | Besäumschuh: ✔ | Exzenterspanner: ✔ | Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag: manuell | Tischverbreiterung: ✔ | Tischverlängerung: ✔ | Fräsanschlag: mit Aluminium-Anschlagbacken | Höhenverstellung der Spindel: manuell | Neigungsverstellung der Spindel: manuell | Höhenverstellung des Sägeblatts: manuell | Neigungsverstellung des Sägeblatts: manuell |
| Elektrische Daten | Anschlussspannung: 400 V | Netzfrequenz: 50 Hz | Aufnahmeleistung Säge: 3 kW | Abgabeleistung Säge: 2,4 kW | Aufnahmeleistung Fräse: 2,8 kW | Abgabeleistung Fräse: 2,2 kW | |||||||||||
| Schiebeschlitten und Tisch | Formatschiebeschlittenlänge: 2600 mm | Formatschiebeschlittenbreite: 270 mm | Formatschiebeschlittenhöhe: 95 mm | Tischlänge: 1650 mm | Tischbreite: 380 mm | ||||||||||||
| Frässpindel | Spindelneigung: 0 – 45 ° | Spindeldorndurchmesser: 30 mm | Nutzlänge der Spindel: 100 mm | Spindeldrehzahlen: 1800/3000/6000/9000 min⁻¹ | |||||||||||||
| Fräswerkzeugdurchmesser max. | Werkzeugdurchmesser max.: 200 mm | ||||||||||||||||
| Geräuschemission | Leerlauf Schalldruckpegel: 90,2 dB(A) | ||||||||||||||||
| Kreissägeeinheit | Besäumlänge: 2600 mm | Schnittbreite mit Parallelanschlag: 1140 mm | Max. Ablängbreite links vom Sägeblatt: 1170 mm | Sägeblattneigung: 45 - 90 ° | Max. Schnitthöhe 90°: 100 mm | Max. Schnitthöhe 45°: 80 mm | Durchmesser (Haupt-)Sägeblatt: 315 mm | Durchmesser Vorritzsägeblatt: 90 mm | Drehzahl (Haupt-)Sägeblatt: 4500 min⁻¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
