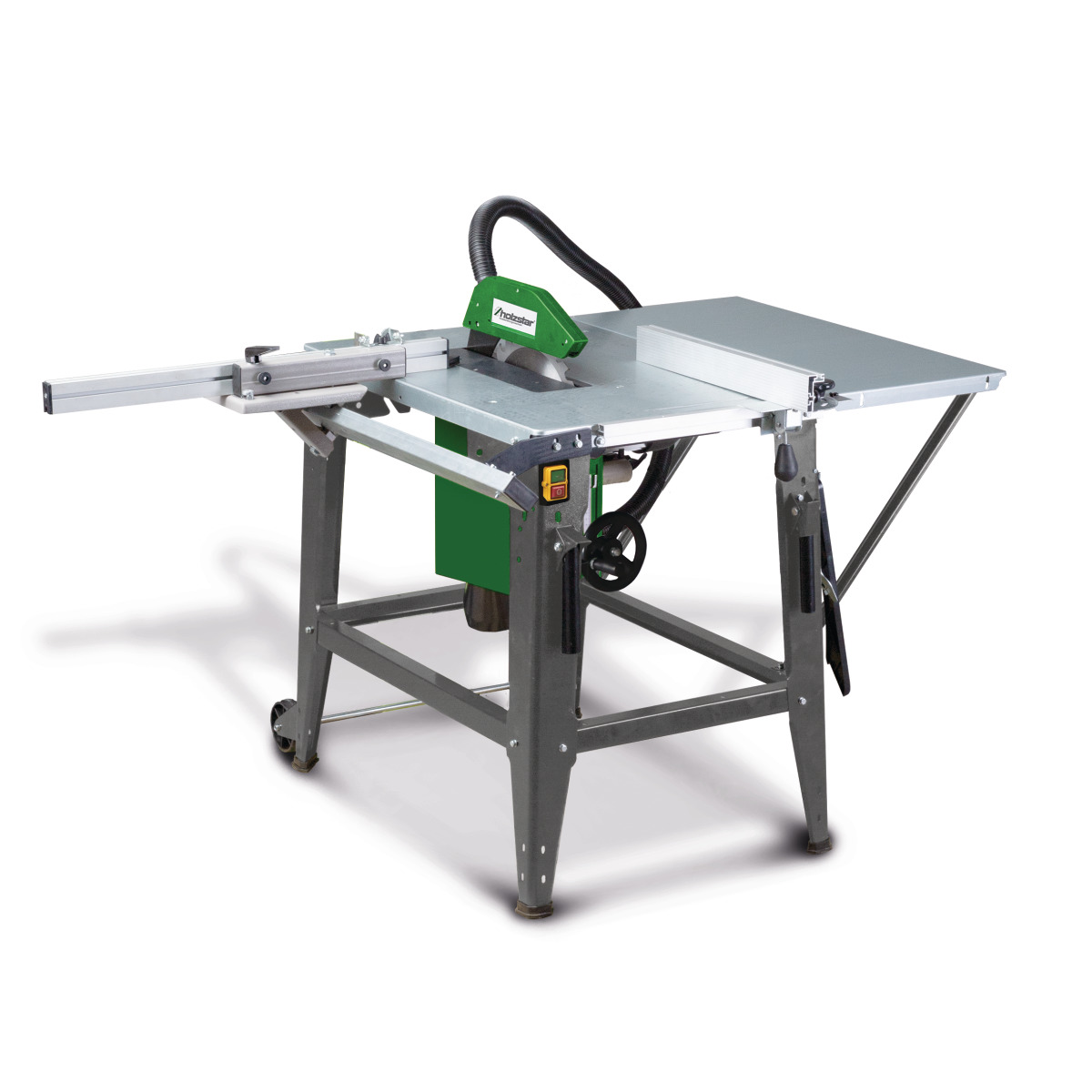

Holzstar Tischkreissäge TKS 316 E (400 V)
Holzstar Tischkreissäge TKS 316 E (400 V)
✓ Ideal für Bretterbesäumung
✓ Durchführt Auftrennschnitte
✓ Ermöglicht Fasen- und Winkelschnitte
✓ Sägeblattschwenkung bis 45°
✓ Verfügt über Schiebeschlitten und Gehrungsanschlag
Ursprünglicher Preis war: 370,80 €361,53 €Aktueller Preis ist: 361,53 €.
2-8-werktage
Vorrätig
Zusatzinformationen
| Gewicht | 50 kg |
|---|
Optionales Zubehör …
Holzstar Tischkreissäge TKS 316 E (400 V)
- Neigung des Sägeblatts von 0 bis 45°, ohne Werkzeug verstellbar

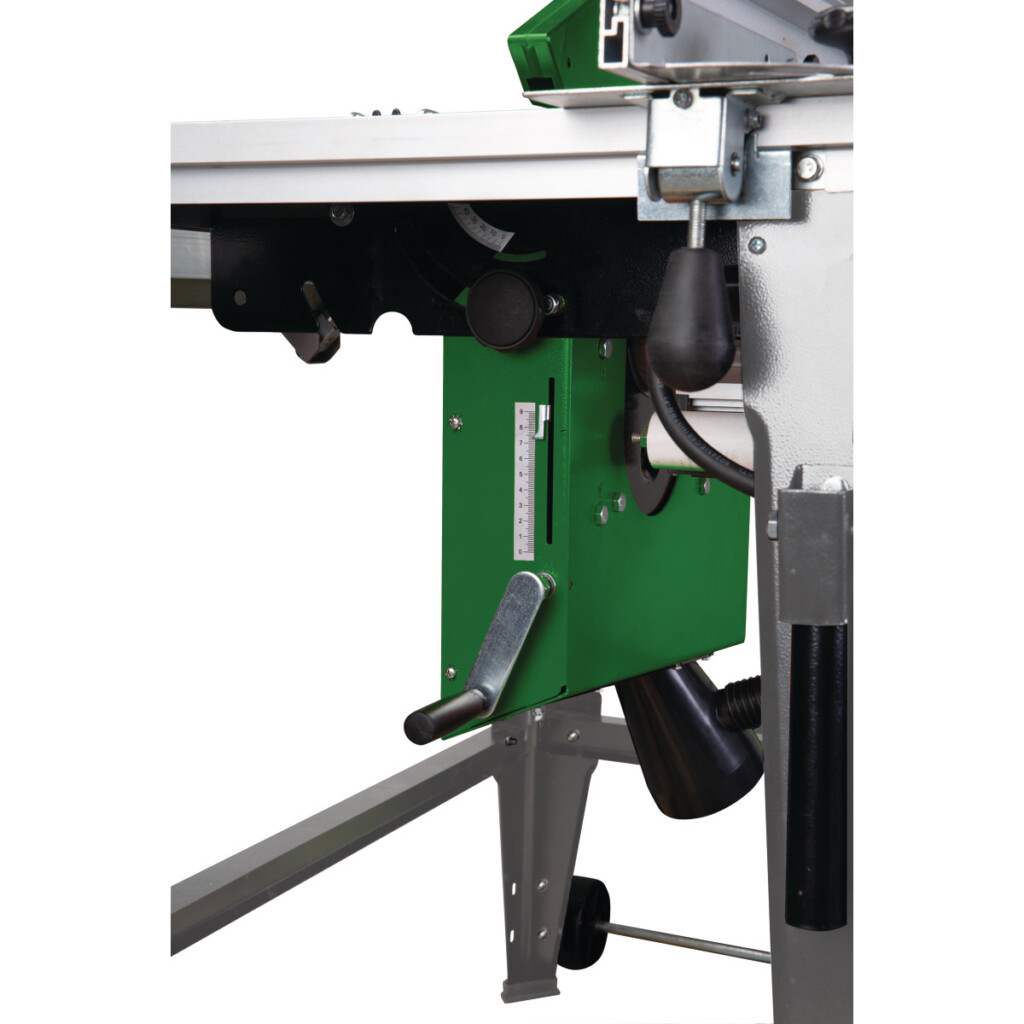

- Höhenverstellung des Sägeblatts über eine Handkurbel und Skala

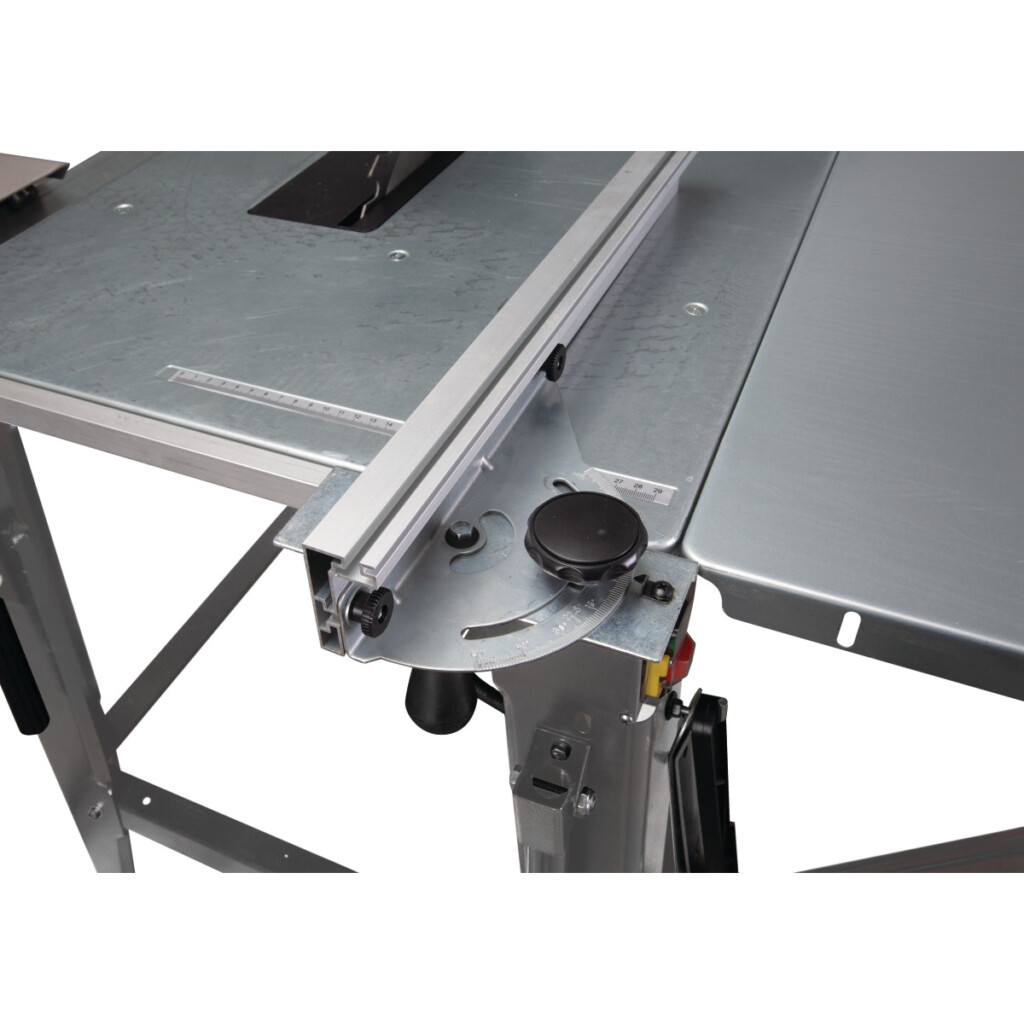

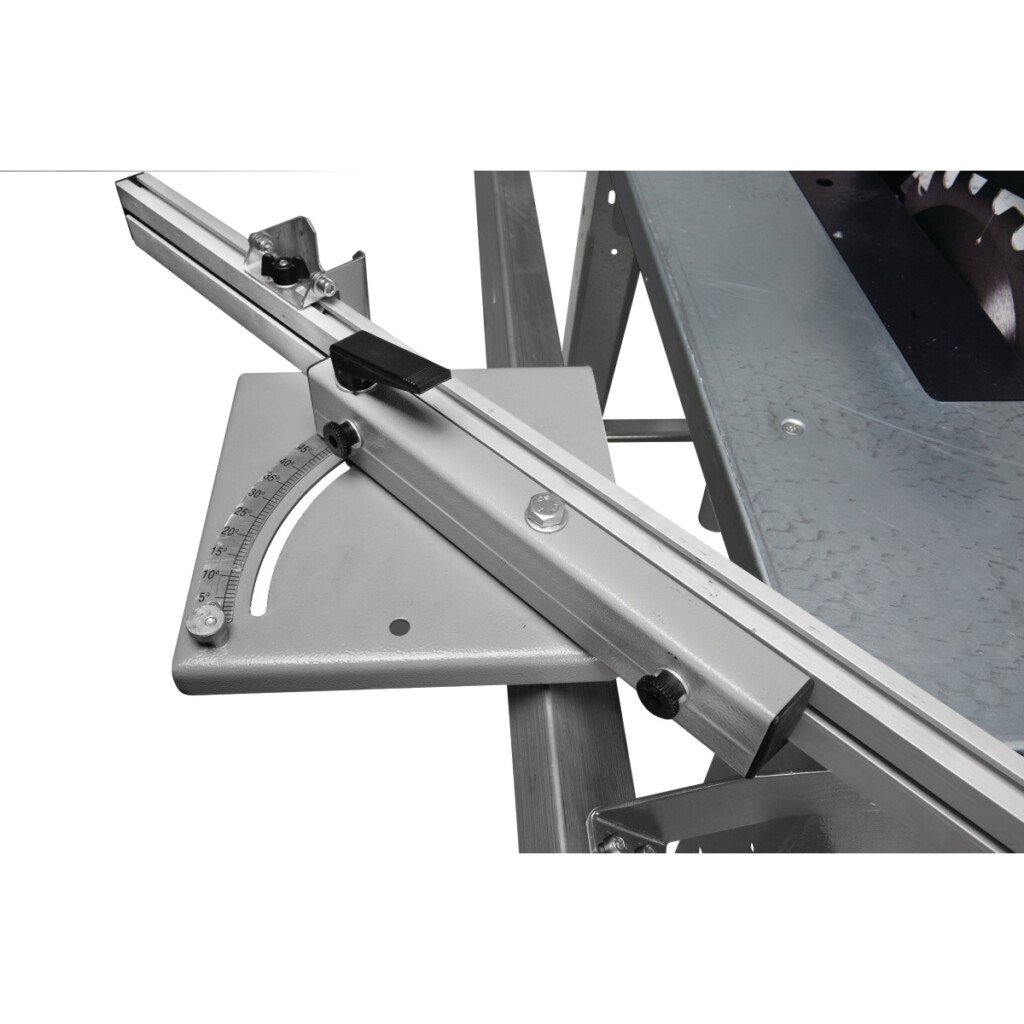

- Großer Aluminium-Parallelanschlag mit Exzenter-Schnellspannung, auch als Gehrungsanschlag verwendbar
- Großdimensionierter, verzinkter Stahlmaschinentisch

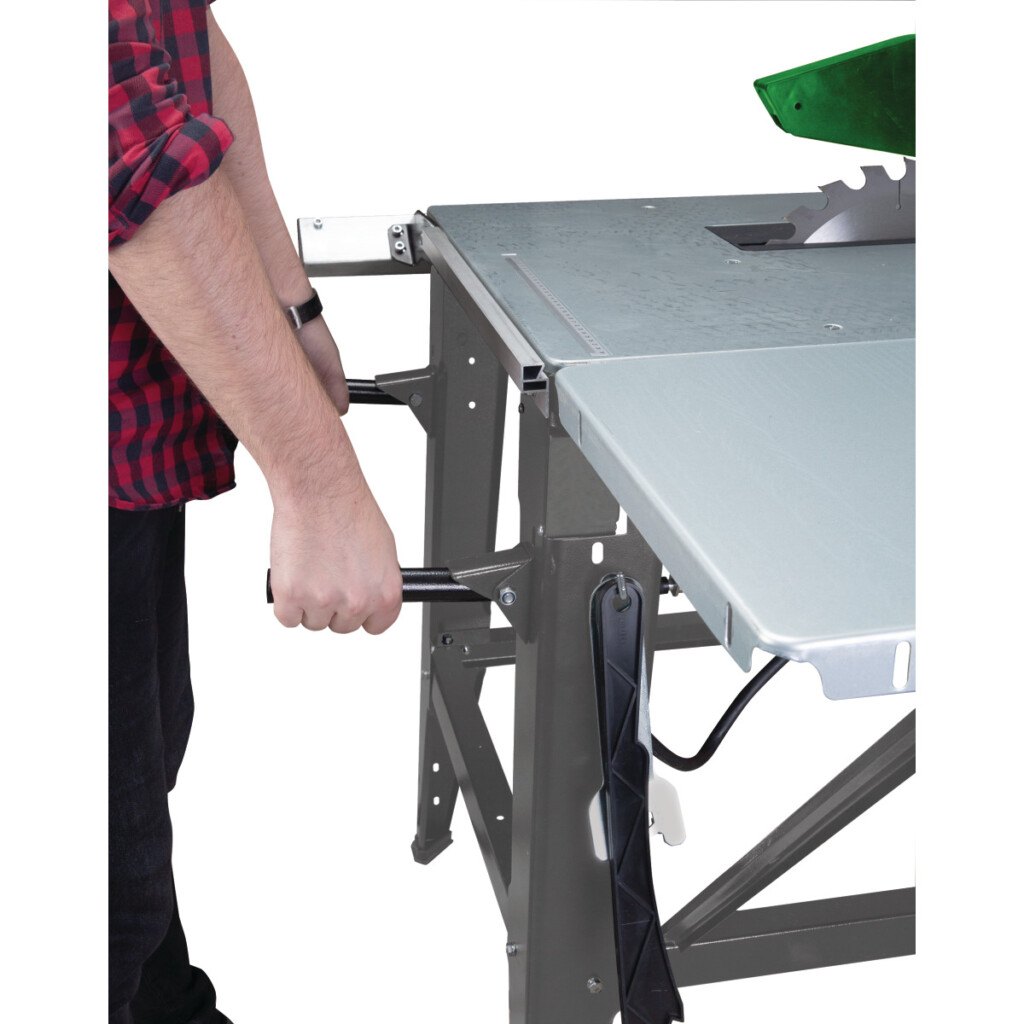

- Leicht verfahrbar durch integriertes Fahrwerk mit zwei Rädern und klappbaren Transportgriffen
- Lieferung erfolgt unmontiert
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Die verstellbare Sägeblattneigung (0-45°), die handbetriebene Höhenverstellung und der breite Aluminium-Parallelanschlag machen diese leicht zu transportierende, unmontierte Säge von Stürmer Maschinen GmbH zu einer vielseitigen Wahl. Mit ihren Abmessungen von 1600mm x 600mm x 1050mm und einem Gewicht von 55kg bietet sie eine Tischgröße von 800mm x 550mm und eine Schnittbreite von 290mm. Sie verfügt über eine Absaugung mit Durchmessern von 100mm und 35mm, eine Motorleistung von 2,2 kW und eine Drehzahl von 2800 U/min. Zusätzlich erhält man bei Online-Registrierung eine 3-Jahres-Garantie.
```htmlTechnische Spezifikationen Holzstar Tischkreissäge TKS 316 E (400 V)
| Abmessungen und Gewichte | |
|---|---|
| Länge (Produkt) ca. | 1600 mm |
| Breite/Tiefe (Produkt) ca. | 600 mm |
| Höhe (Produkt) ca. | 1050 mm |
| Gewicht (Netto) ca. | 55 kg |
| Anschluss Absaugung | |
| Absaugstutzendurchmesser | 100 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 35 mm |
| Elektrische Daten | |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Aufnahmeleistung | 2.8 kW |
| Abgabeleistung (Motorleistung) | 2.2 kW |
| Schutzart Antriebsmotor | IP 54 |
| Nennbetriebsart Antriebsmotor | S6 40% |
| Motor Drehzahl | 2800 min¯¹ |
| Gesamt Stromaufnahme | 4.7 A |
| Schiebeschlitten und Tisch | |
| Tischlänge | 800 mm |
| Tischbreite | 550 mm |
| Tischhöhe | 850 mm |
| Kreissägeeinheit | |
| Schnittbreite mit Parallelanschlag | 290 mm |
| Sägeblattneigung | 90 - 45 ° |
| Max. Schnitthöhe 90° | 83 mm |
| Max. Schnitthöhe 45° | 60 mm |
| Durchmesser Sägeblatt | 315 mm |
| Drehzahl Sägeblatt | 2800 min¯¹ |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
