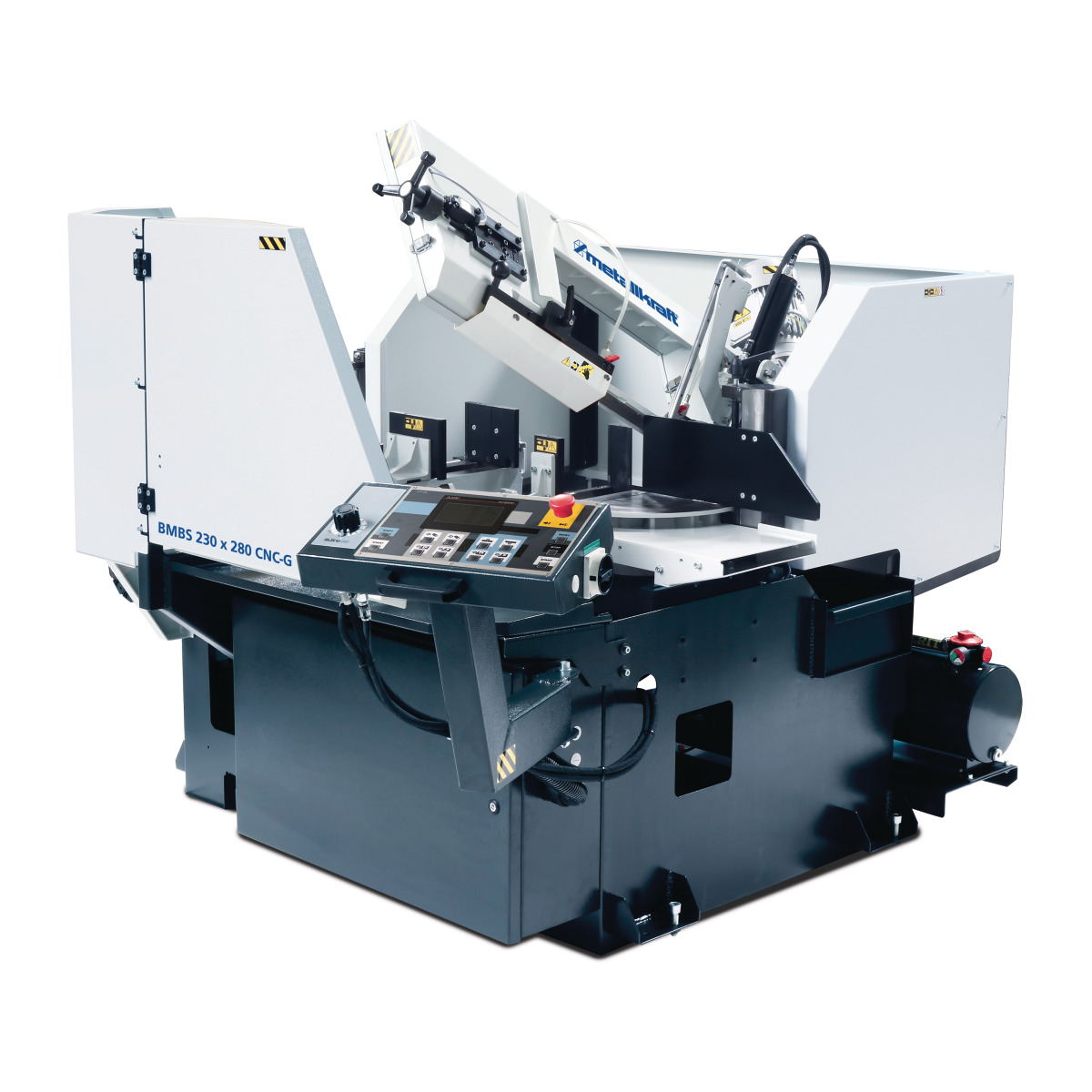

Metallkraft Vollautomatische Schwenkrahmen-Metallbandsäge BMBS 230 x 280 CNC-G
Metallkraft Vollautomatische Schwenkrahmen-Metallbandsäge BMBS 230 x 280 CNC-G
✓ Für Gehrungsschnitte bis +60° rechts
✓ Hydraulisch gesteuertes System
✓ Sägearm um 25° geneigt
✓ Sägebandführungen mit Kühlsystem
✓ Mit schwenkbarem Bedienpult
Ursprünglicher Preis war: 19.198,80 €17.838,89 €Aktueller Preis ist: 17.838,89 €.
(inkl. MwSt. zzgl. Versandkosten)
6339
Vorrätig
Zusatzinformationen
| Gewicht | 780 kg |
|---|
Optionales Zubehör …
Metallkraft Vollautomatische Schwenkrahmen-Metallbandsäge BMBS 230 x 280 CNC-G
- Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
- Hydraulisch gesteuertes System für beide Spannstöcke und die Auf- und Abwärtsbewegung des Sägearms
- Mit Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Sägearm um 25° geneigt, dadurch längere Standzeit des Sägebandes
- BRP - Sägebandüberwachung
- Die Backen der beiden Spannstöcke sind serienmäßig mit Langhub-Hydraulikzylindern ausgestattet, dadurch entfällt das Voreinstellen auf den zu sägenden Materialquerschnitt
- Mit schwenkendem Schnittspalt bei Gehrungsverstellung - schneidet so nicht in den Sägetisch
- Materialvorschub erfolgt über Hydraulikzylinder
- Sägebandführungen mit integriertem Kühlsystem
- Gelagerter Drehteller
- Schnittantastfunktion mit integriertem Taster
- Mit digitaler Winkelanzeige

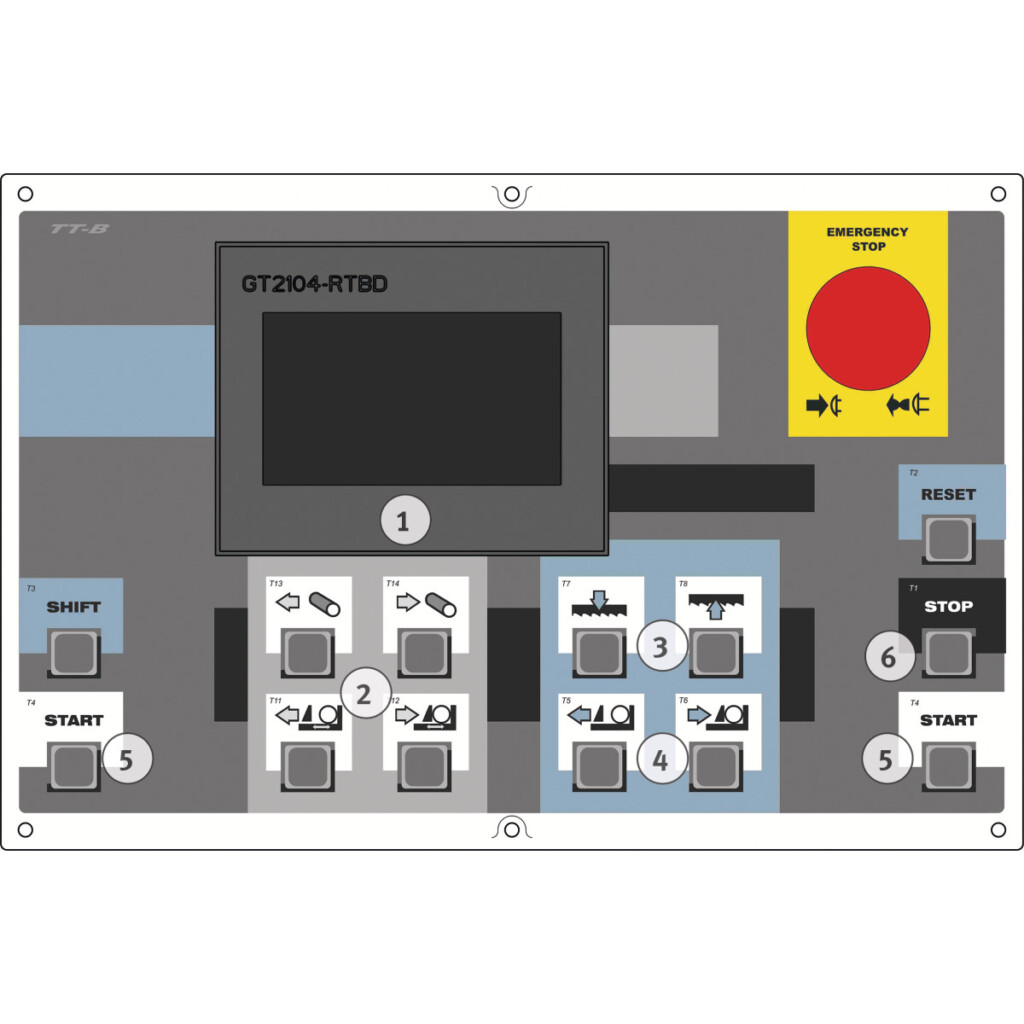

- Mit schwenkbarem Bedienpult
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Die Stürmer Maschinen GmbH bietet eine robuste Sägemaschine an, die sich ideal zum Sägen von Stahl, Edelstahl, Werkzeugstahl, NE-Metallen und Kunststoff eignet. Sie verfügt über eine hydraulisch gesteuerte Bandführung und Spannvorrichtung für präzise Schnitte, eine Späneräumbürste zur optimalen Reinigung und Instandhaltung, sowie eine digitale Winkelanzeige und ein schwenkbares Bedienpult für einfache Bedienung. Mit den Maßen 2305 x 2260 x 1780 mm und einem Gewicht von 780 kg ist sie leistungsstark und dennoch kompakt. Die Maschine bietet eine 3-Jahres-Garantie bei Online-Registrierung und hat einen geringen Geräuschpegel von 67 dB.
Technische Spezifikationen Metallkraft Vollautomatische Schwenkrahmen-Metallbandsäge BMBS 230 x 280 CNC-G
| Abmessungen und Gewichte | |
|---|---|
| Länge (Produkt) ca. | 2305 mm |
| Breite/Tiefe (Produkt) ca. | 2260 mm |
| Höhe (Produkt) ca. | 1780 mm |
| Gewicht (Netto) ca. | 780 kg |
| Ausstattung | |
| Kühlmittelpumpe | ✔ |
| Bandspannungsüberwachung | ✔ |
| Bandvorschubüberwachung | BRP |
| Sägevorschub | hydraulisch |
| Sägerückhub | hydraulisch |
| Schnittantaster | ✔ |
| Bedienpult | schwenkbar |
| Späneräumbürste | ✔ |
| Schraubstock | mit Langhubzylinder |
| Elektrische Daten | |
| Abgabeleistung (Motorleistung) | 1,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Motorleistung Hydraulikpumpe | 0.85 kW |
| Motorleistung Kühlmittelpumpe | 0.09 kW |
| Schutzklasse | 1 |
| Wirkungsgrad | 90 % |
| Abgabeleistung | 5.5 kW |
| Aufnahmeleistung | 3.84 kW |
| Schutzart Antriebsmotor | IP55 |
| Nennbetriebsart Antriebsmotor | S3 |
| Motor Effizienzklasse | IE2 |
| Gesamt Stromaufnahme | 7.9 A |
| Geräuschemission | |
| Schallleistungspegel DIN EN ISO 3746 | 67 dB (A) |
| Schallleistungspegel DIN EN ISO 3744 | 65 dB (A) |
| Maschinendaten | |
| Sägebandgeschwindigkeit(en) | 20 – 100 m/min |
| Sägebandlänge | 2720 mm |
| Sägebandbreite | 27 mm |
| Sägebanddicke | 0.9 mm |
| Schnittwinkel von bis | 0 - 60 ° |
| Schnittbereiche | |
| Schnittbereich 0° rund (Rohr) | 230 mm |
| Schnittbereich 0° rund (Vollmaterial) | 230 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 280 x 200 mm |
| Schnittbereich 0° Bündel rechteck stehend (Hohlprofil) | 280 x 120 mm |
| Schnittbereich -45° rund (Rohr) | 180 mm |
| Schnittbereich -45° rund (Vollmaterial) | 180 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 180 x 170 mm |
| Schnittbereich -60° rund (Rohr) | 110 mm |
| Schnittbereich -60° rund (Vollmaterial) | 110 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 100 x 70 mm |
| Materialvorschub | |
| Materialvorschubgeschwindigkeit | 2 m/min |
| Materialvorschub max. | 500 mm |
| Materialvorschub min. | 3 mm |
| Tischhöhe Materialzufuhr | 800 mm |
| Abschnittlänge min. | 3 mm |
| Materialdurchmesser min. | 40 mm |
| Min. Restwerkstücklänge Halbautomatik | 30 mm |
| Min. Restwerkstücklänge Automatik | 140 mm |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
