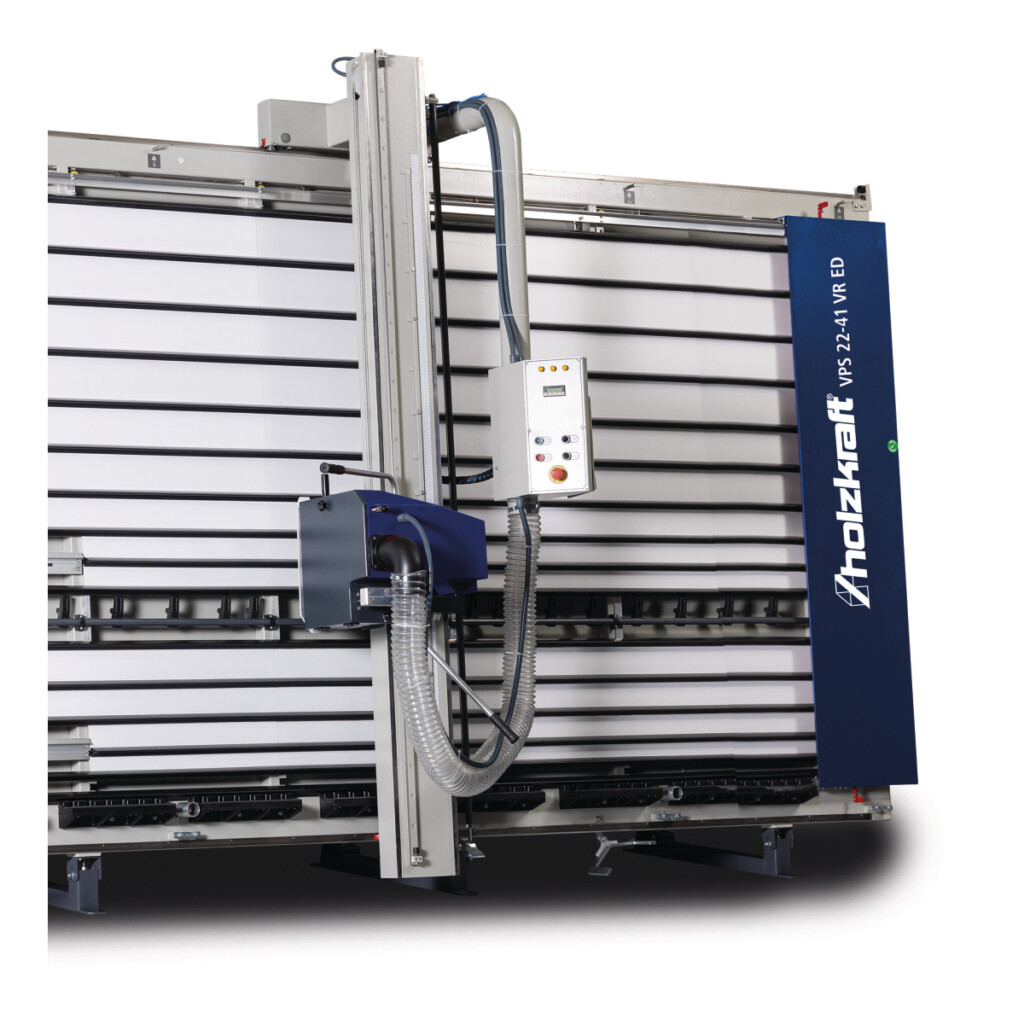

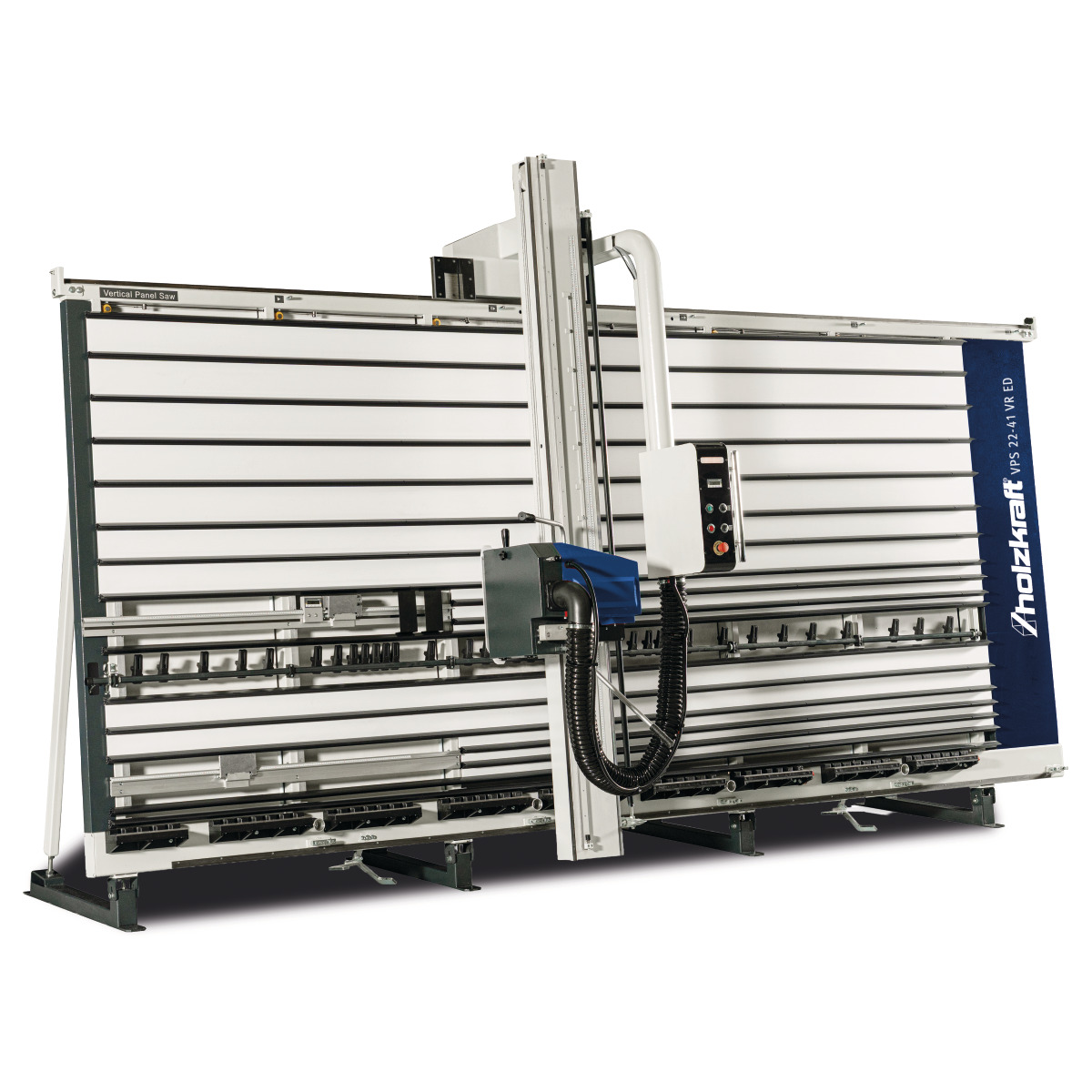

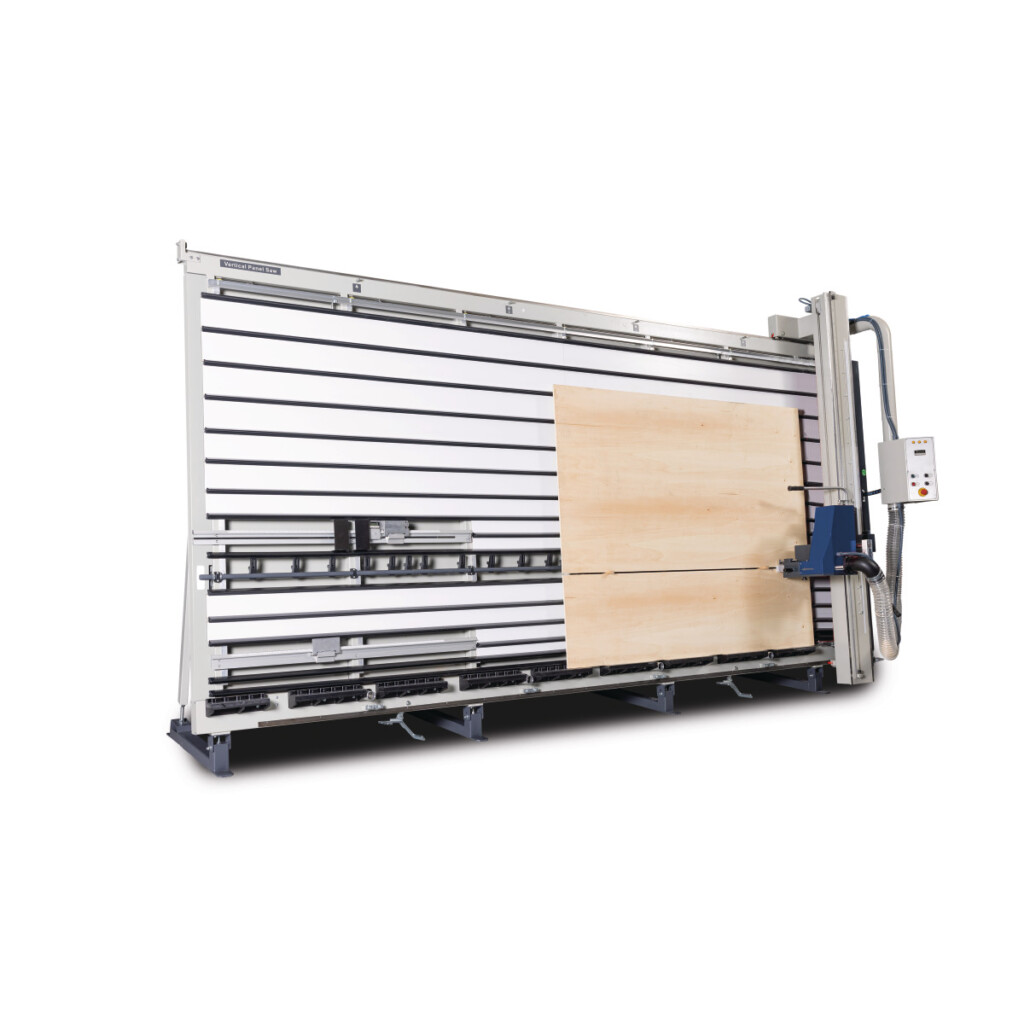

Holzkraft Vertikale Plattensäge VPS 22-41 VR ED
Holzkraft Vertikale Plattensäge VPS 22-41 VR ED
✓ Vertikale Plattensäge
✓ Mit Vorritzeinrichtung
✓ Integrierte Staubabsaugung
✓ Digitale Maßanzeige
✓ Automatisches Ausweichen des Lattenrostes
Ursprünglicher Preis war: 21.598,80 €20.068,89 €Aktueller Preis ist: 20.068,89 €.
2-8-werktage
Vorrätig
Optionales Zubehör …
Holzkraft Vertikale Plattensäge VPS 22-41 VR ED
- Leichtgängige und ergonomische Bedienung
- Modular geschweißtes Maschinengestell verwindungsfrei und selbsttragend

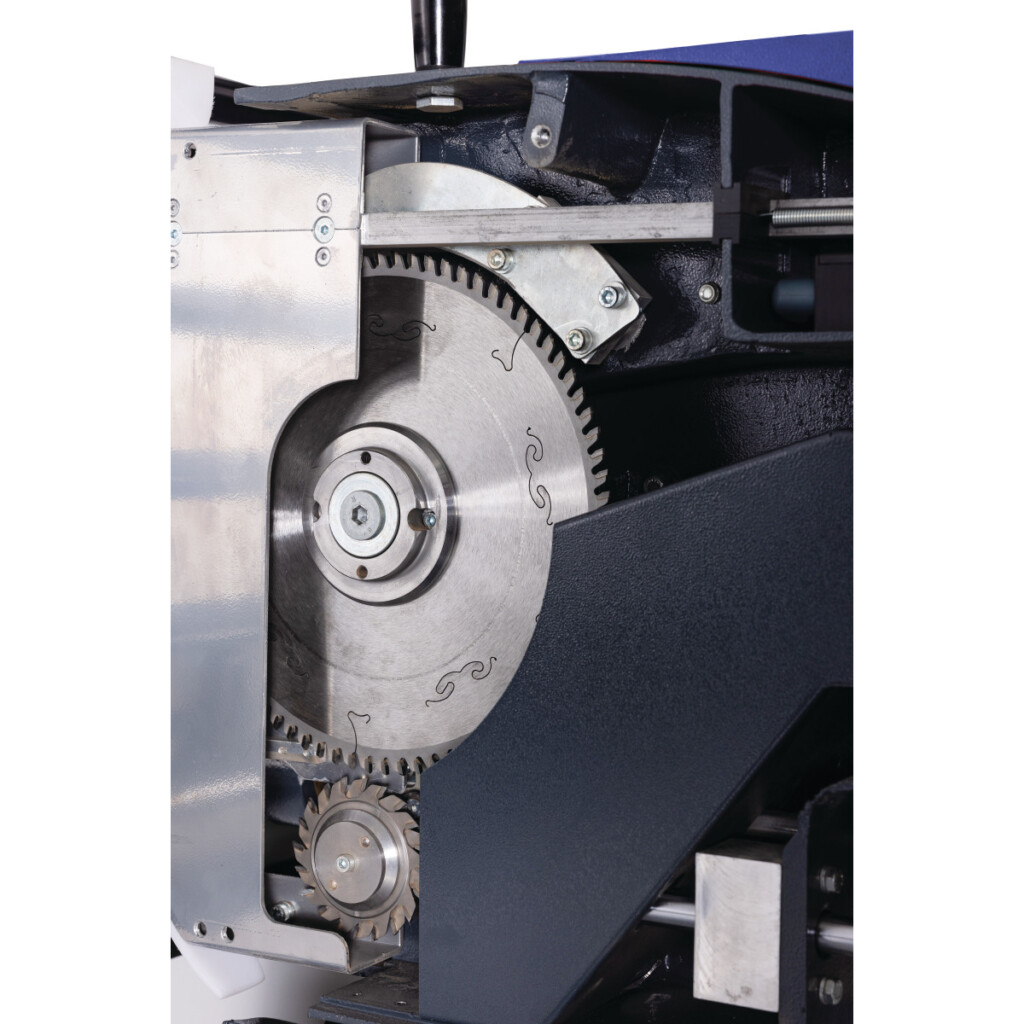

- Vorritzeinrichtung für ausrissfreie Schnittqualität

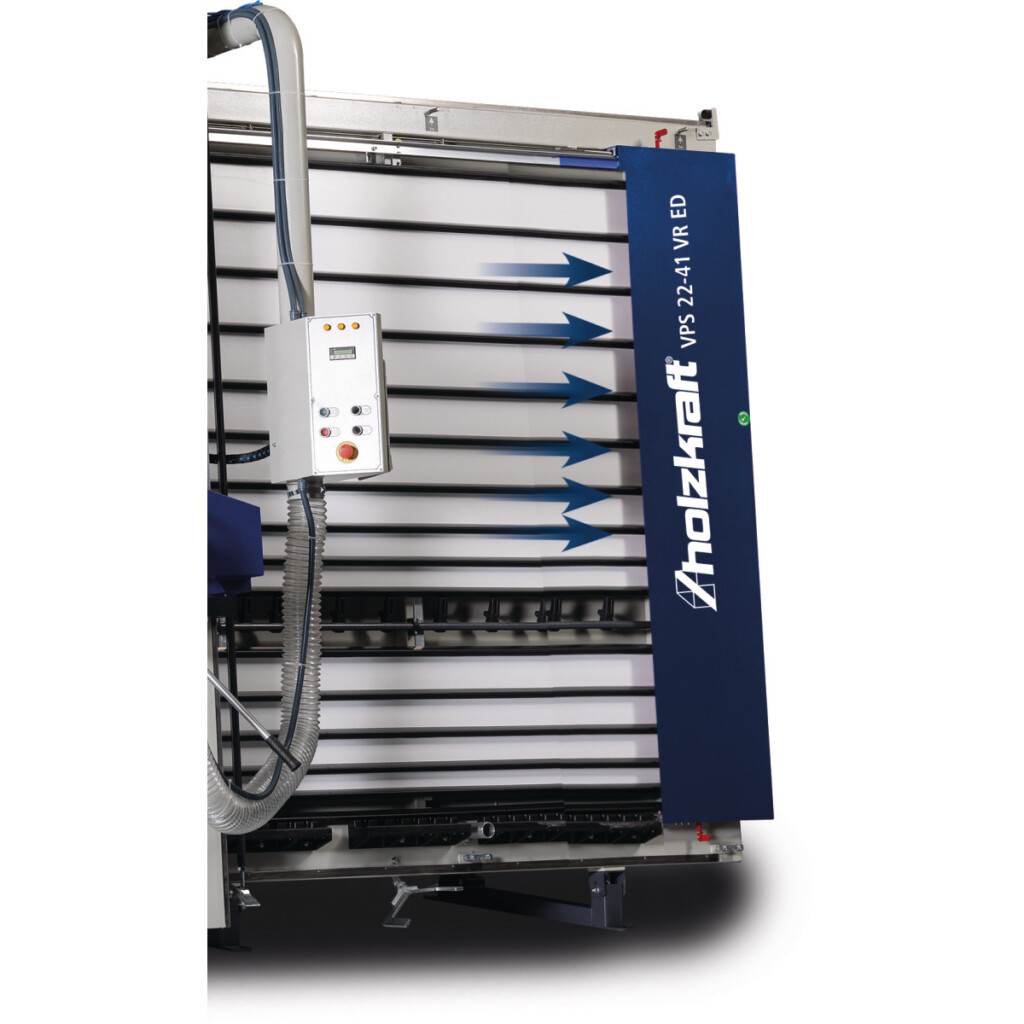

- Automatisches Ausweichen des Lattenrostes beim Sägevorgang
- Durchgängige mittlere Werkstückauflage für maximale Flexibilität
- Einfaches Umschalten zwischen Vertikal- und Horizontalbearbeitung

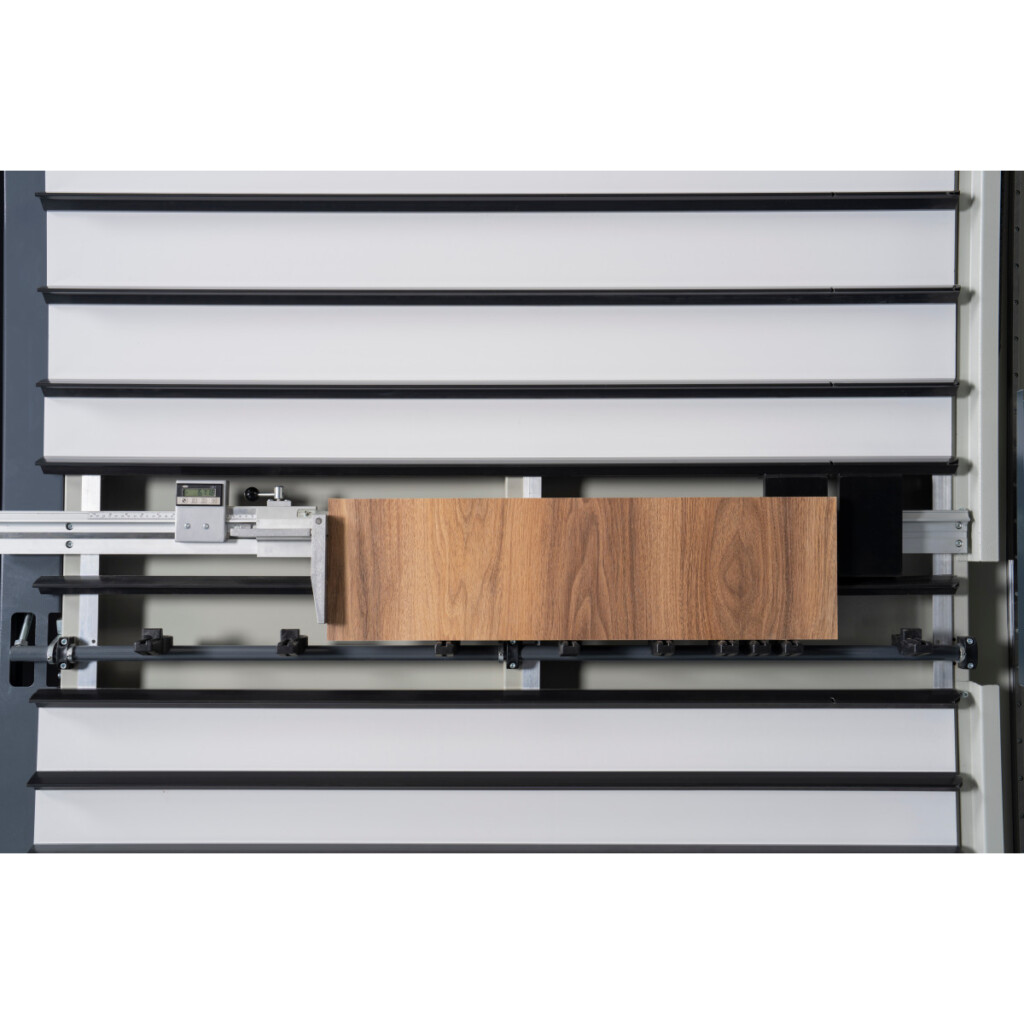

- Digitaler Maßanschlag
- Über Pedal anhebbare Transportrollen zum leichten Verschieben von schweren Platten
- Langlebige und präzise Materialauflage für eine stabile Werkstückposition
- Pneumatische Arretierung des Sägewagens
- Große Öffnung für Sägeblattwechsel

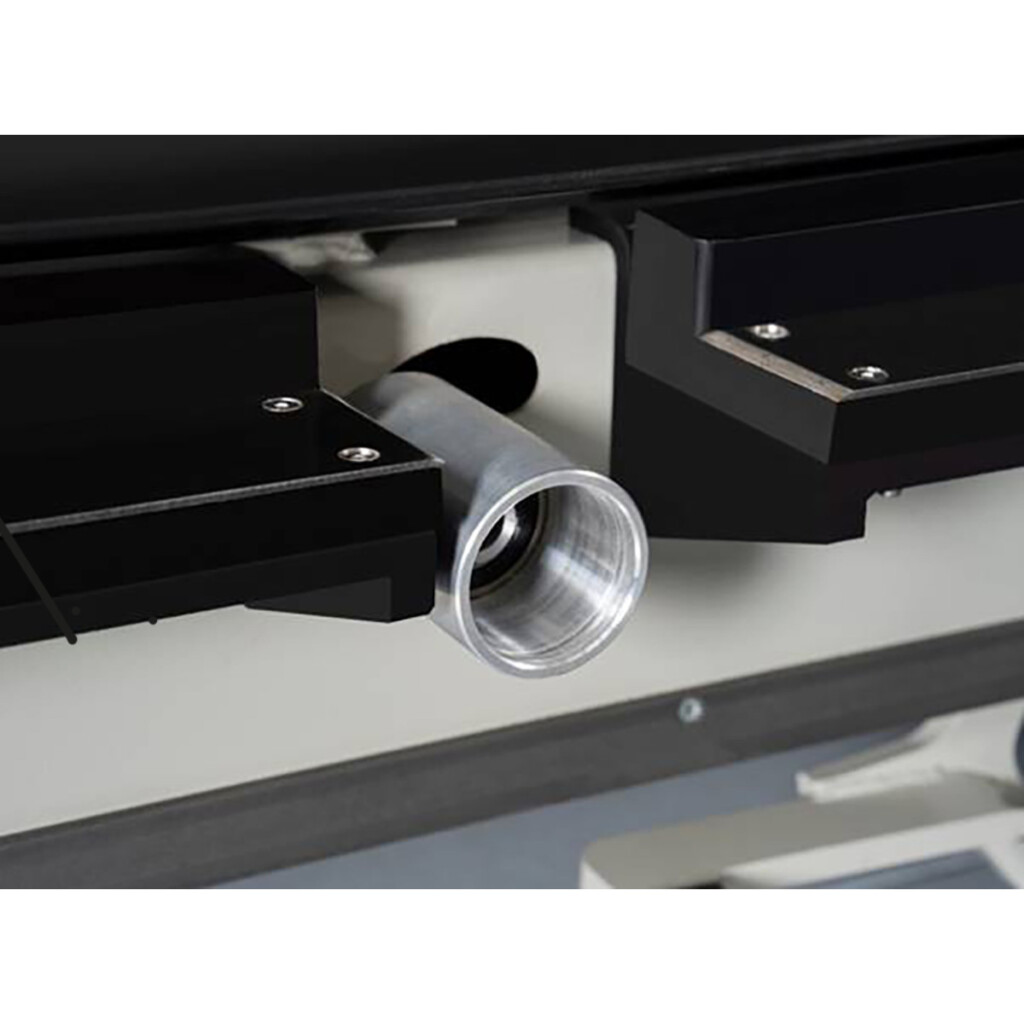

- Integrierte seitliche Staubabsaugung
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@stuermer-maschinen.de
Die Stürmer Maschinen GmbH bietet eine leistungsstarke, modulare und leicht bedienbare Sägeanlage mit einer Schnitthöhe von 2200 mm, einer Schnittlänge von 4100 mm und einer Schnitttiefe von 60 mm. Ausgestattet mit präziser Materialauflage, digitalen Maßanzeigen und automatisch ausweichendem Lattenrost, ermöglicht die Maschine eine ausrissfreie Schnittqualität sowie eine einfache Umschaltung zwischen Vertikal- und Horizontalbearbeitung. Die Säge hat ein Sägeblattdrehzahl von 4800 min¯¹ und einen Schalldruckpegel von 79,1 dB(A). Die robuste Konstruktion wiegt etwa 750 kg und kann dank über Pedal anhebbarer Transportrollen leicht verschoben werden.
Technische Spezifikationen Holzkraft Vertikale Plattensäge VPS 22-41 VR ED
| Schnitthöhe | 2200 mm |
| Schnittlänge | 4100 mm |
| Schnitttiefe | 60 mm |

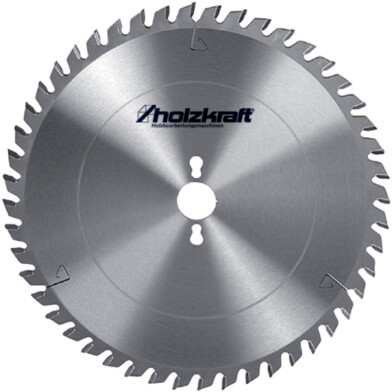

| Sägeblattdurchmesser | 250 mm |
| Sägeblattdrehzahl | 4800 min¯¹ |
| Vorritzsägeblattdurchmesser | 80 mm |
| Vorritzsägeblattdrehzahl | 8500 min¯¹ |
| Anschläge | 2 St |
| Schalldruckpegel | 79,1 dB(A) |
| Transporthöhe max. | 2800 mm |
| Länge (Produkt) ca. | 5300 mm |
| Breite/Tiefe (Produkt) ca. | 1800 mm |
| Höhe (Produkt) ca. | 3000 mm |
| Gewicht (Netto) ca. | 750 kg |
| Absaugstutzendurchmesser | 100 mm |
| Luftbedarf Absaugung min. | 1800 m³/h |
| Luftgeschwindigkeit min. | 20 m/s |
| Untere Materialauflage | Metallrollen |
| Ausweichendes Lattenrost | automatisch |
| Vertikale Maßanzeige | digital |
| Horizontale Maßanzeige | digital |
| Plattenpositionierung | manuell |
| Arretierung des Sägewagens | pneumatisch |
| Leistung Antriebsmotor | 3 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Allgemeine Produktsicherheitshinweise
Sicherheitserklärung: Die hier aufgeführten Punkte bilden die Mindestanforderungen für einen sicheren Betrieb. Sie ersetzen nicht die typspezifische Betriebsanleitung des Herstellers. Bedienung nur durch unterwiesene, geeignete Personen.
Notwendige Schutzausrüstung
- Anweisungen lesen: Vor Inbetriebnahme die Herstellerunterlagen vollständig lesen und die Vorgaben befolgen.
- Bestimmungsgemäße Verwendung: Die Maschine nur für die vorgesehenen Arbeitsprozesse einsetzen – keine zweckfremde Nutzung.
- Sichere Arbeitsumgebung: Arbeitsbereich sauber, gut beleuchtet und frei von Hindernissen halten.
- Kinder und Unbefugte fernhalten: Zugang nur für eingewiesene Personen; Kinder und Unbefugte haben keinen Zutritt.
- Schutzvorrichtungen: Sämtliche Schutzeinrichtungen montiert und funktionsfähig halten – Betrieb ohne Schutz ist unzulässig.
- PSA tragen: Mindestens Helm, Schutzbrille, Gehörschutz, Handschuhe und geeignete Schutzkleidung entsprechend Tätigkeit.
- Elektro-Sicherheit: Anschluss, Prüfungen und Reparaturen nur durch fachkundige Elektrokräfte nach geltenden Normen; vor Arbeiten Netz trennen.
- Not-Halt: Bei Störung sofort NOT-HALT betätigen, Maschine spannungsfrei schalten und erst nach Behebung wieder starten.
Auseinandernehmen (kontrolliert öffnen)
- Sicheren Bereich schaffen: Mind. 2–3 m frei nach vorne/seitlich. Zähne vom Körper weg.
- Ablage & Griff: Die gesicherte 3-Ring-Spule flach ablegen (oder aufrecht halten, Arm gestreckt). Mit einer Hand den äußeren Ring am Rücken fassen.
- Sicherung lösen – aber Kontrolle behalten: Befestigung durchtrennen, Hand bleibt am Band.
- Ringe nacheinander freigeben: Den obersten Ring nach vorne vom Körper weg „rollen“ lassen. Band wird zur ∞-Form und danach zum Einzelring.
- Band vollständig öffnen: Mit beiden Händen greifen, Drehmoment abklingen lassen (kleine Rollbewegung nach vorne). Jetzt liegt das Band als großer Kreis vor dir.
- Nachkontrolle: Sichtprüfung auf Kinks, Risse, verbogene Zähne. Beschädigte Bänder nicht montieren.
Häufige Fehler (und wie du sie vermeidest)
- Reverse-Bend (falsche Drehrichtung): Immer so drehen, dass die Zähne außen bleiben; nie gegen den Zahnträger knicken.
- Zu kleine Wicklung: Hersteller-Mindestdurchmesser beachten (sonst Risse an der Schweißnaht/Zahnfuß).
- „Peitschen“ beim Öffnen: Immer eine Schlaufe nach der anderen freigeben, Arm gestreckt, vom Körper weg.
- Ohne Handschuhe/Brille: Verletzungsgefahr durch Zahnkontakt und Rückschnellen.
Hinweise zum Betrieb
- Vor jedem Start Sichtprüfung durchführen; beschädigte oder lose Teile ersetzen bzw. befestigen.
- Nur geeignetes Material innerhalb der angegebenen Kapazitäten schneiden; Werkstück sicher spannen.
- Kein Eingriff in die Schneidzone bei laufendem Band; Einstellungen nur im Stillstand vornehmen.
- Sägebänder stehen unter Spannung – Vorsicht vor Rückschnellen.
